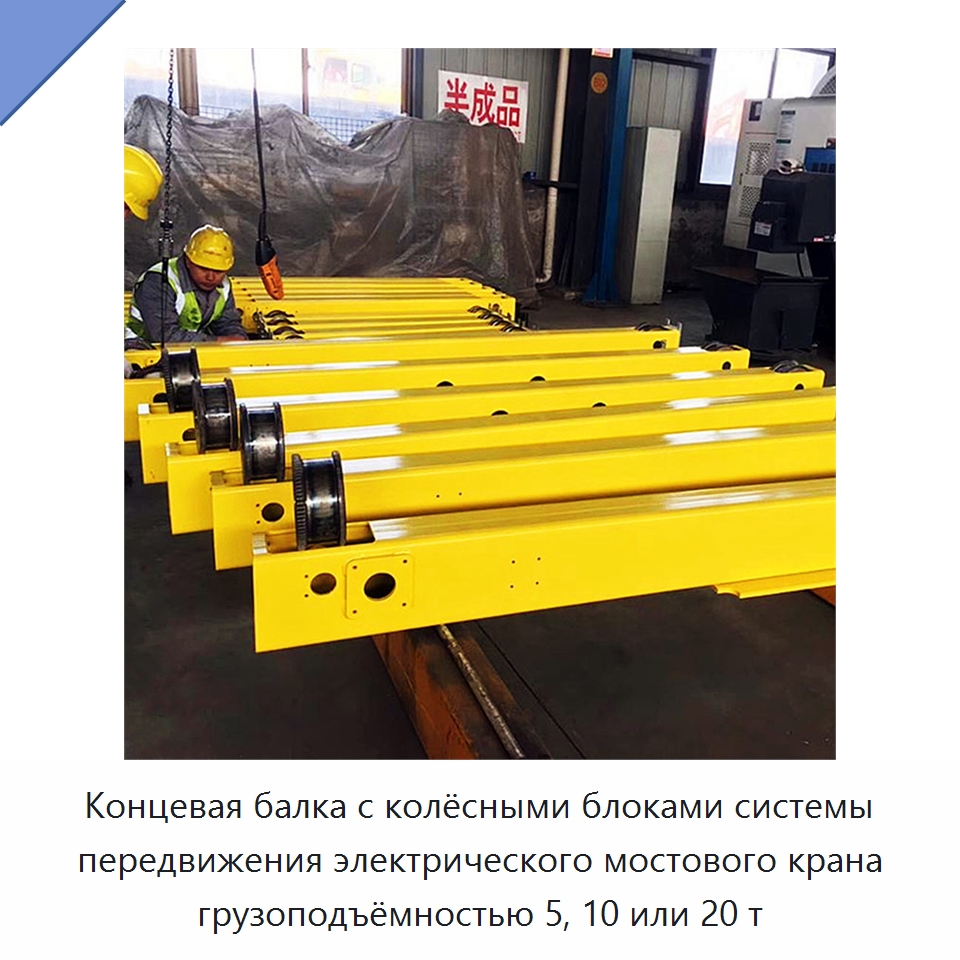

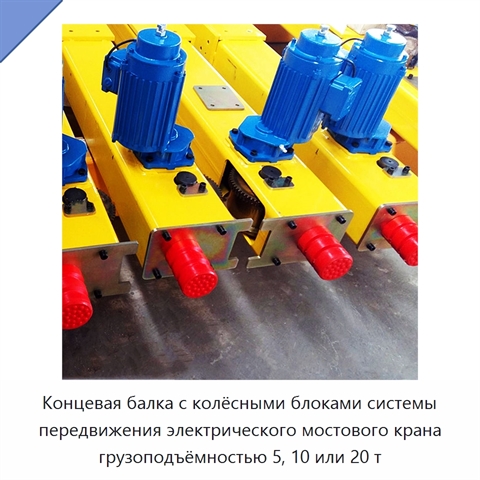

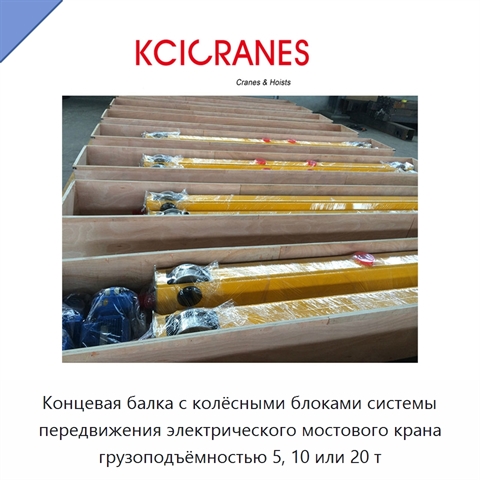

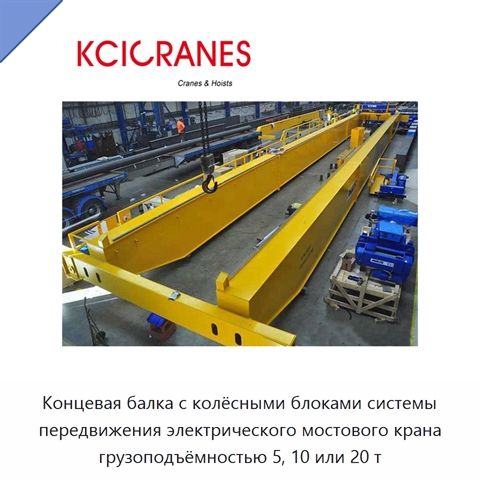

Концевая балка с колёсными блоками системы передвижения электрического мостового крана грузоподъёмностью 5, 10 или 20 т

Концевая балка с колёсными блоками поддерживает мостовой кран и направляет его перемещение вдоль подкрановых путевых балок. Распределение массы крана и груза обеспечивает плавный и управляемый ход. Изготовление обычно включает сварку, механическую обработку и сборку как последовательные операции точного машиностроения; для прочности конструкции и долговечности часто используют сталь. Исполнение грузоподъёмностью 1 т имеет пролёт 7,5–16,5 м и два двигателя мощностью по 0,3 кВт, а вариант на 2–3 т — пролёт 7,5–28,5 м и два двигателя по 0,4 кВт. Для исполнений на 5, 10–16 и 20 т предусмотрен пролёт 11,5–28,5 м. Вариант на 5 т комплектуется парой двигателей мощностью 0,4 или 0,75 кВт каждый. Для грузоподъёмности 10–16 т доступны два двигателя по 0,75, 1,1 или 1,5 кВт, а для 20 т — два двигателя по 1,5 кВт.

Наименование производителя

Electric Overhead Traveling Bridge Crane Travel System Wheel Block End Truck 5 Ton 10 Ton 20 Ton Crane End Beam
