Клиновой раскалыватель горных пород

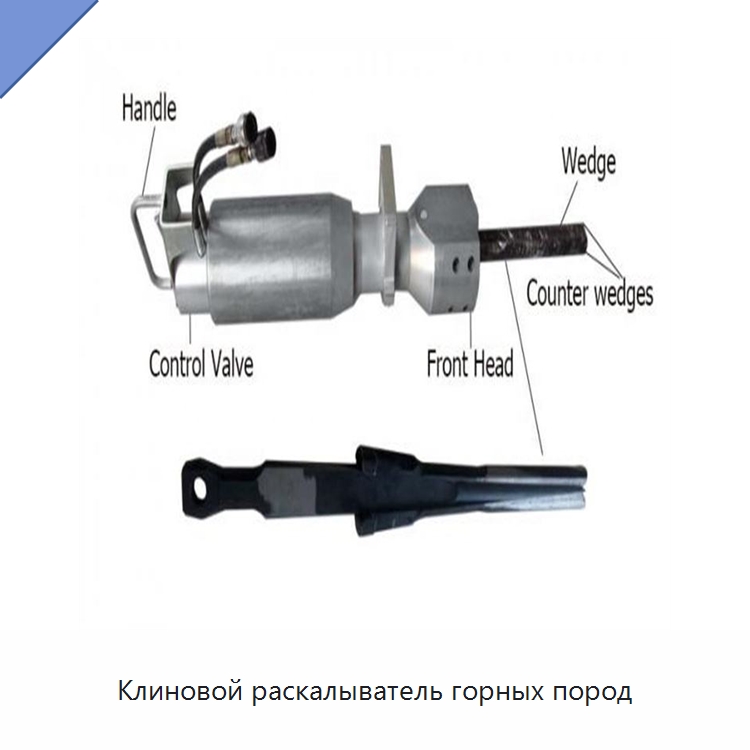

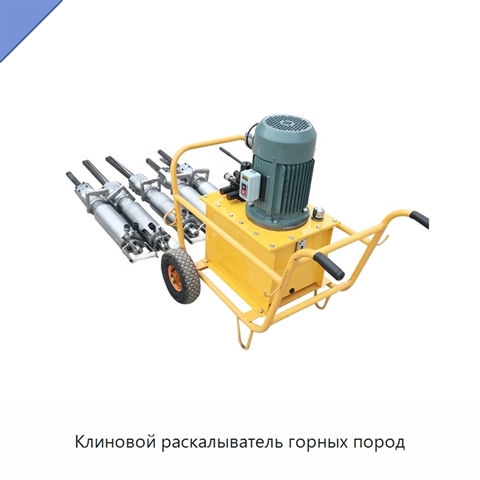

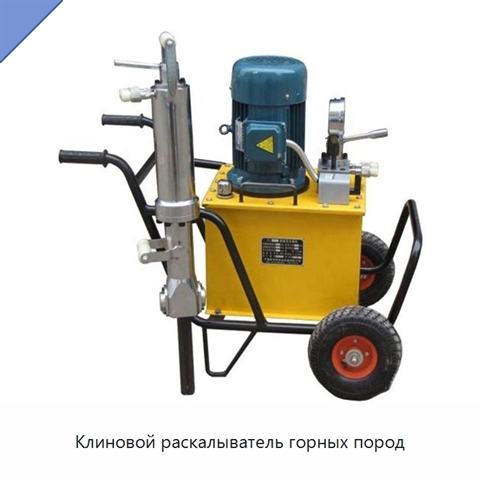

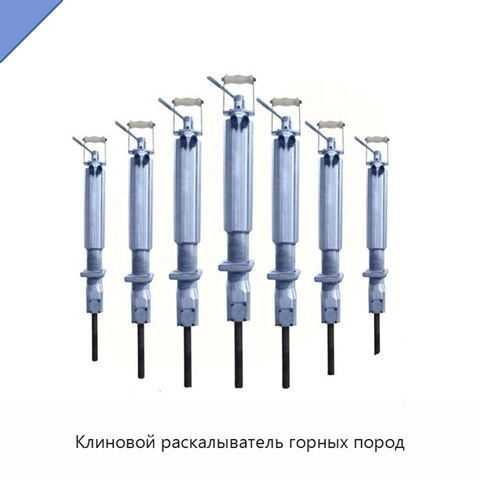

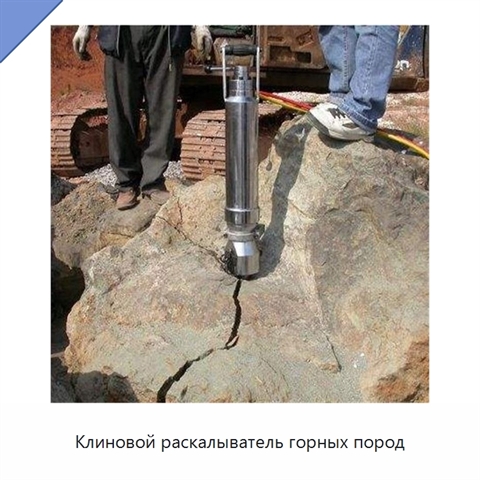

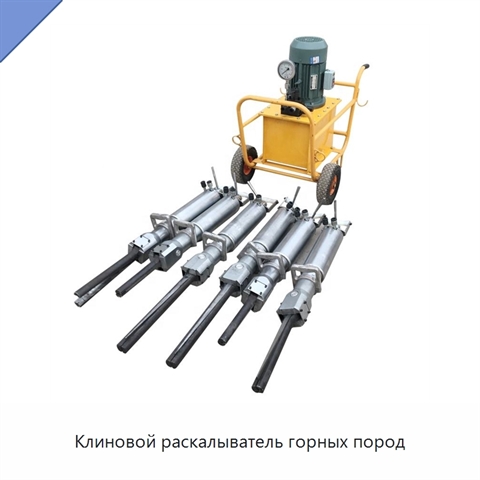

Станция подаёт масло под высоким давлением через маслопровод в цилиндр, где поток перемещает поршневой шток. Поступательное движение штока приводит в действие клиновой узел: центральный клин взаимодействует с боковыми и создаёт раскалывающее усилие. Процесс проходит без вибрации и пыли, с почти бесшумной работой. На одном устройстве можно применять центральные и боковые клинья разных размеров. Цилиндры работают при давлении до 489,528 бар, а образование трещины занимает 20–30 с. У трёх вариантов цилиндра массы составляют 30,844, 22,680 и 20,412 кг; соответствующие общие длины — 1289,05, 1016 и 762 мм, а максимальное расширение — 19,05–47,498, 19,812 и 8,382 мм. Для этих вариантов требуются отверстия размером 44,45, 44,45 и 30,1625 мм с минимальной глубиной 660,4, 457,2 и 304,8 мм; максимальное усилие раскалывания составляет 3425,13, 1957,22 и 1957,22 кН. Для соединения используются шланги высокого и низкого давления длиной 9,144 м, соединительные рукава высокого и низкого давления и быстроразъёмные муфты.
