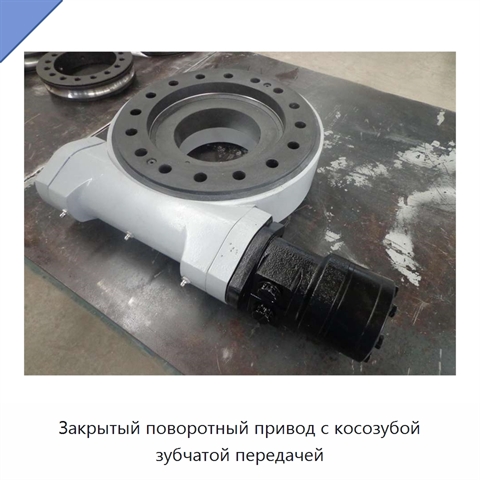

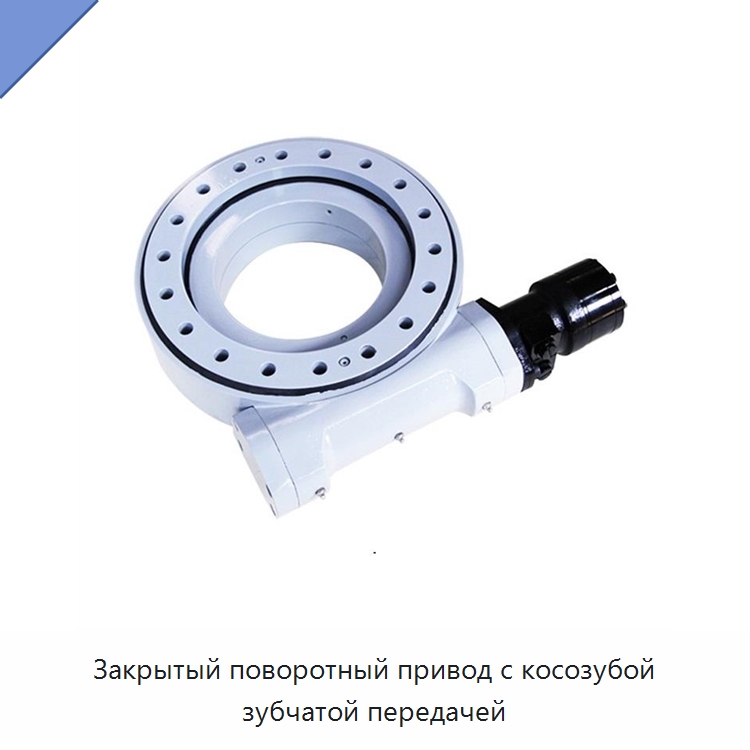

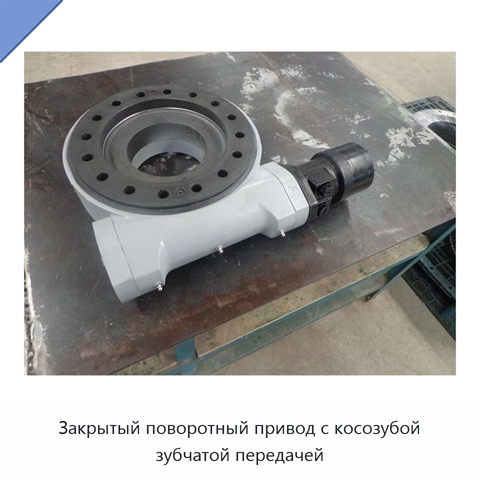

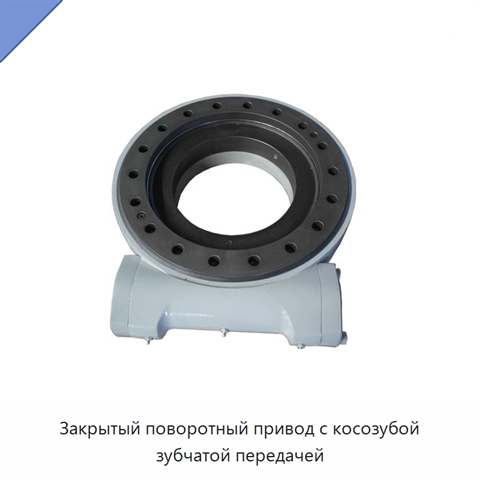

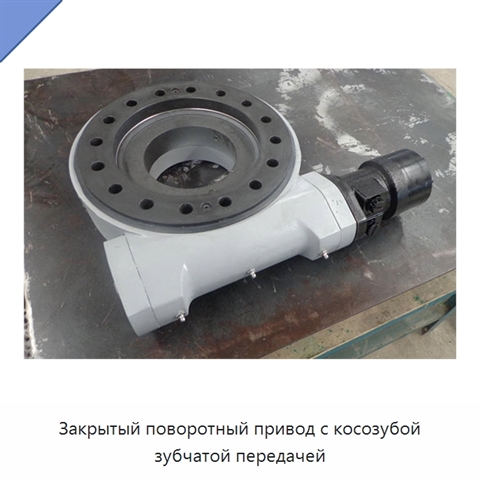

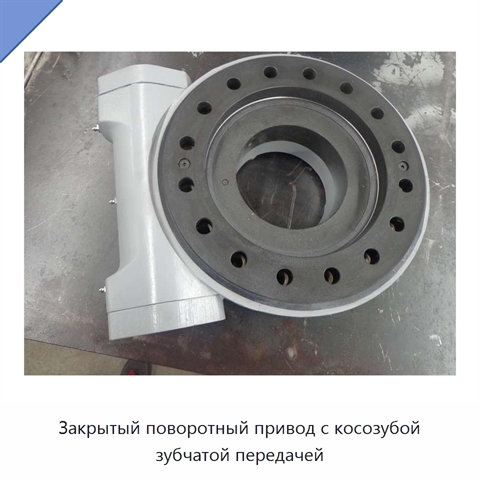

Закрытый поворотный привод с косозубой зубчатой передачей

Зубчатый венец выполнен только с внешним зацеплением. Закрытое исполнение и резиновое уплотнение защищают внутренний механизм от пыли и влаги. Конструкция изготовлена из хромистой стали. Выходной крутящий момент достигает 7,5 кН·м, а удерживающий момент составляет 43 кН·м. Для дорожки качения применяется индукционная термообработка с глубиной упрочнённого слоя 2–8 мм, а зубья упрочняются на глубину 0,6–4 мм. Зубчатый венец может подвергаться индукционной закалке отдельного зуба или всего венца; при обработке отдельного зуба закаливается его поверхность либо поверхность вместе с корнем. После закалки проводится отпуск для достижения проектной твёрдости поверхности. При контроле готового привода проверяются точность размеров и зацепления, осевой и радиальный зазоры, осевое биение, радиальное биение зубчатого венца, твёрдость дорожки качения и поверхности зубьев, свобода вращения и внешний вид. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Наши инженеры уже включили техническую и эстетическую редактуру описания в рабочий план. Мы в ближайшее время уточним терминологию и характеристики, перепроверим технические детали и доработаем текст так, чтобы описание НЖЯ-95(2Л) закрывало большинство вопросов, а назначение, возможности и задачи оборудования стали понятны каждому. Не хотите ждать? Задайте вопрос прямо сейчас.
