Артикул: 118-606
Модель: УТЕ-14(9Ю)
Секция: Дополнительная

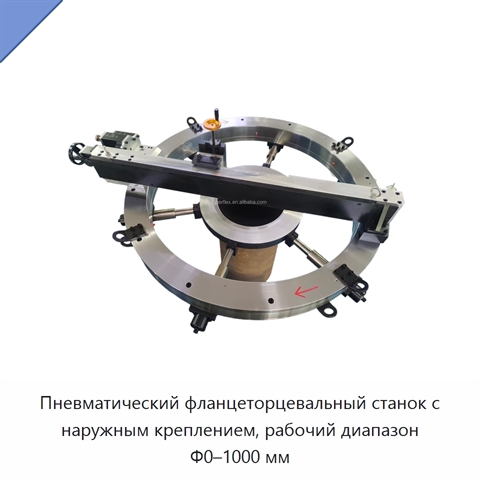

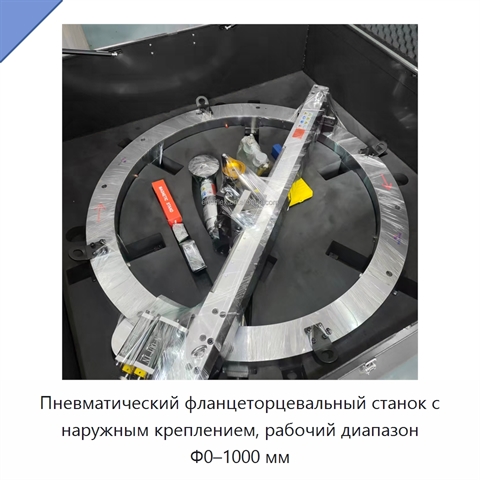

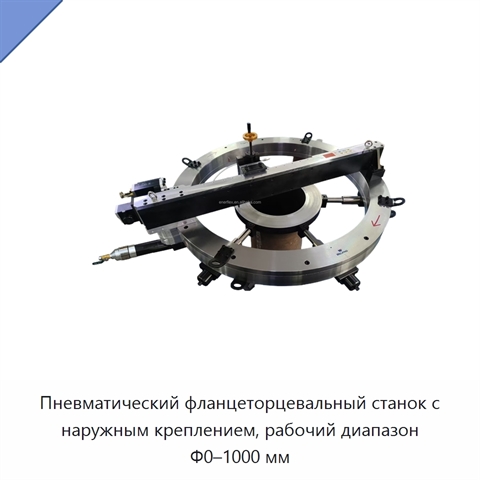

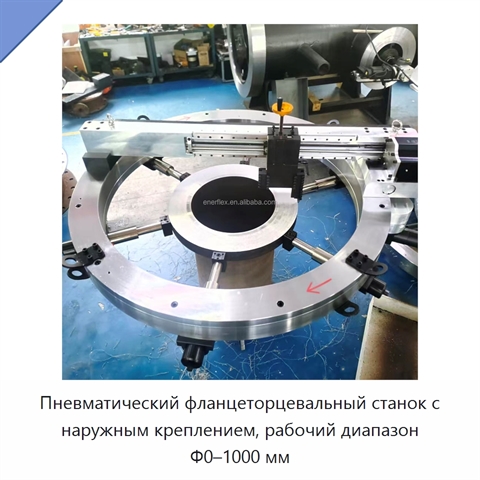

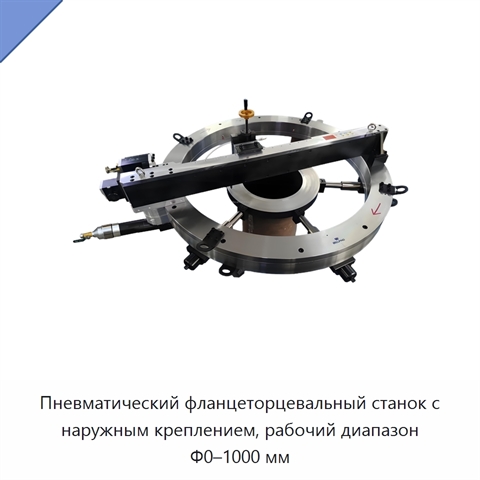

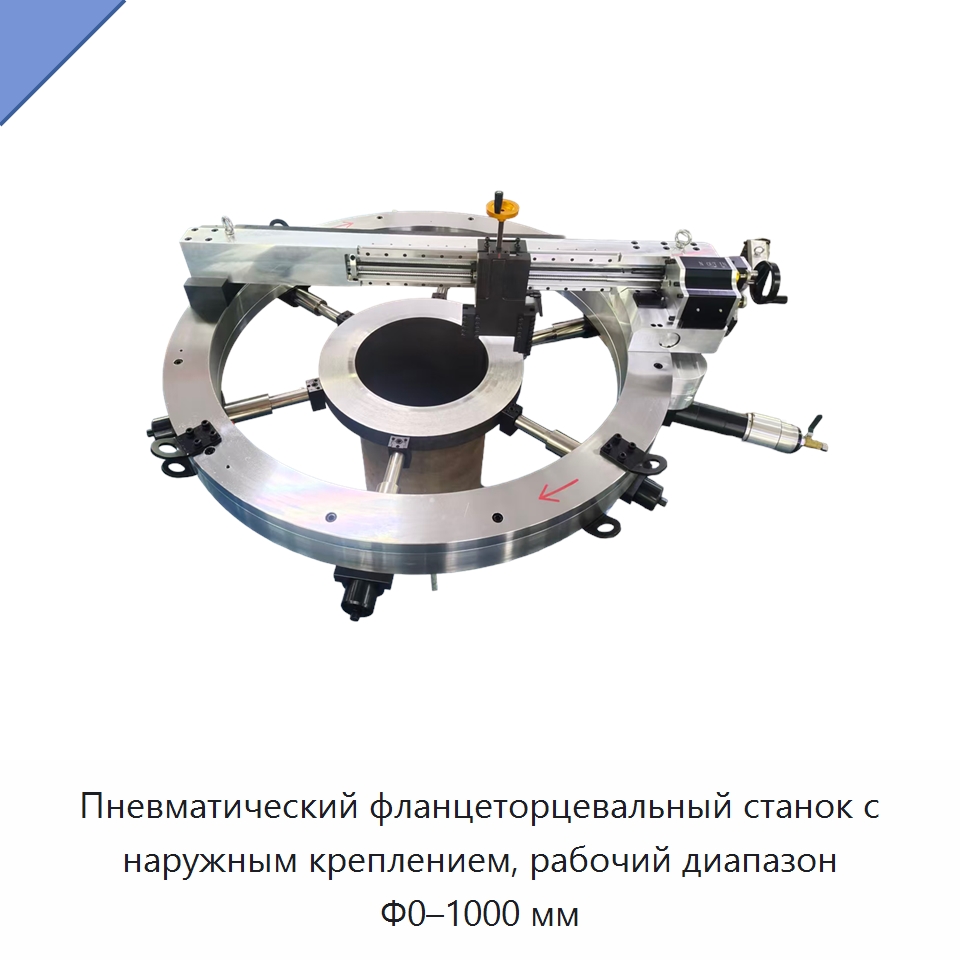

Пневматический фланцеторцевальный станок с наружным креплением, рабочий диапазон Φ0–1000 мм
Пневматический фланцеторцевальный станок предназначен для точного торцевания и подготовки торцов различных фланцевых поверхностей. Быстрорегулируемые опоры и зажимные кулачки фиксируют станок по наружному диаметру фланца. Модульная конструкция обеспечивает быстрый монтаж и демонтаж, а механическая передача позволяет устанавливать станок горизонтально, вертикально и в перевёрнутом положении. Ременная передача с регулируемыми кулачковыми натяжителями приводится пневматическим двигателем. Салазки и суппорт перемещаются посредством прецизионной шарико-винтовой передачи по линейным направляющим, образуя жёсткую систему с плавным ходом. В конструкции также применены прецизионные круговые направляющие с длительным сроком службы и высокой стабильностью. Станок работает плавно, без вибрации. Резцедержатель поворачивается на ±30°, что позволяет выполнять обработку при разных положениях установки. Станок формирует фланцевую поверхность с непрерывной спиральной рифлёной канавкой и выполняет канавки под прокладки кольцевого соединения. Рабочий диапазон составляет Φ0–1000 мм, диапазон зажима — Φ500–1000 мм. Ход инструмента равен 95 мм, частота вращения регулируется в пределах 0–20 об/мин.
Задать вопрос Искать на Baidu
Какую задачу решает пневматический фланцеторцевальный станок
Пневматический фланцеторцевальный станок применяют для точного торцевания и подготовки торцов фланцев, включая формирование спиральной рифлёной поверхности и канавок под прокладки кольцевого соединения.
Характеристики УТЕ-14(9Ю)
Модель (по базе 91Т)УТЕ-14(9Ю)
Тип приводаПневматический
Тип сервисного оборудованияСистема вызова
Варианты установкиГоризонтальная, перевёрнутая и вертикальная установка
Вид обрабатываемой поверхностиФланцевая поверхность с непрерывной спиральной рифлёной канавкой
Диапазон зажимаΦ500–1000 мм
Направляющие механизма подачиПрецизионная шарико-винтовая передача и линейные направляющие
Обработка канавокКанавки под прокладки кольцевого соединения
Поворот резцедержателя±30°
Рабочий диапазонΦ0–1000 мм
Способ установкиНаружное крепление
Тип передачиРеменная передача с регулируемыми кулачковыми натяжителями
Ход инструмента95 мм
Частота вращения0–20 об/мин
Пневматический фланцеторцевальный станок - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации УТЕ-14(9Ю) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации УТЕ-14(9Ю) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Данные проверены на актуальность: 09.08.26
Информация о производителе и характеристиках подтверждена.
