Артикул: 426-655
Модель: СВИ-49(4У)
Секция: Дополнительная

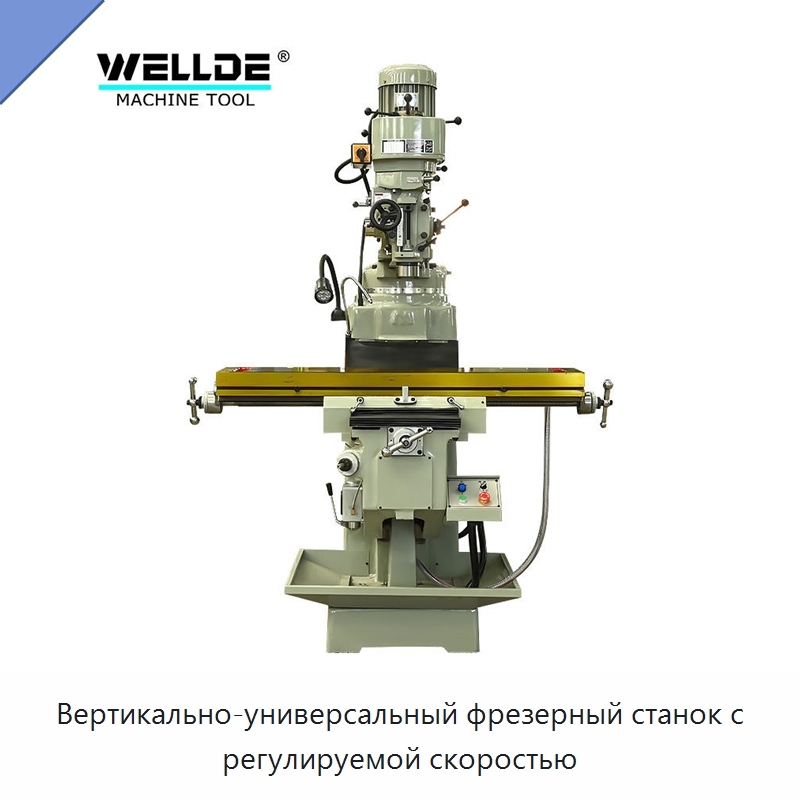

Вертикально-универсальный фрезерный станок с регулируемой скоростью

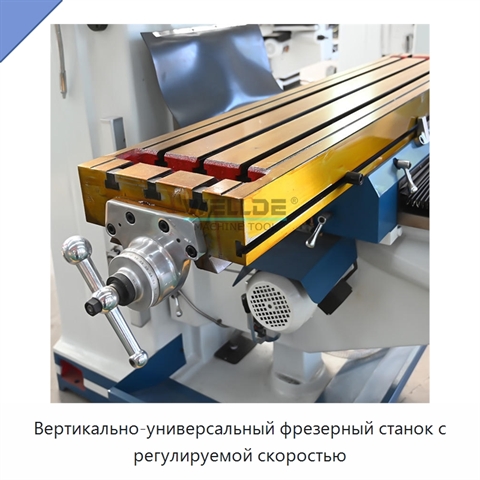

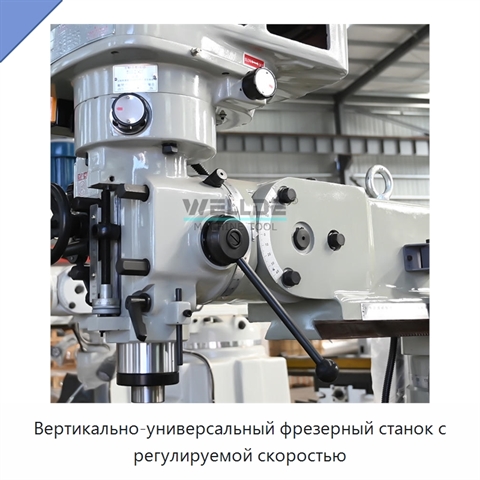

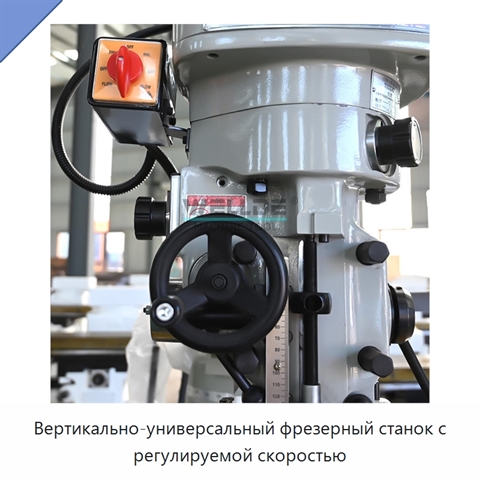

Вертикально-универсальный фрезерный станок оснащён фрезерной головкой с функцией автоматического сверления. Головка поворачивается на ±45° вперёд и назад и на ±90° влево и вправо. Рабочий стол имеет механическую подачу через зубчатую передачу, а вертикальный шпиндель оснащён автоматической подачей. Поверхность стола и направляющие закалены методом высокочастотной закалки. Фрезерная головка имеет ременный привод. Рабочий стол размером 1370 × 305 мм выполнен с тремя Т-образными пазами шириной 16 мм и шагом 65 мм. Ход шпинделя составляет 127 мм, а ступени его подачи — 0,04, 0,08 и 0,15 мм. Расстояние от торца шпинделя до поверхности стола регулируется в пределах 10–450 мм, расстояние от горизонтальной оси до поверхности стола — 0–400 мм. Масса станка составляет 1850 кг, габаритные размеры — 1550 × 1650 × 2250 мм.
Задать вопрос Искать на Baidu
Какую задачу решает универсальный фрезерный станок
Вертикально-универсальный фрезерный станок применяют для выполнения фрезерных операций при обработке заготовок на рабочем столе.
Характеристики СВИ-49(4У)
Модель (по базе 91Т)СВИ-49(4У)
Конус шпинделяISO50
Перемещение стола по оси X (мм)810 мм
Перемещение стола по оси Y (мм)400 мм
Перемещение стола по оси Z (мм)400 мм
Типуниверсальный
Напряжение380 В/220 В
Универсальный фрезерный станок - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации СВИ-49(4У) под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации СВИ-49(4У) под условия применения (руками первого изготовителя или собственного производства в России).
Дата последней проверки актуальности данных: 04.10.26
Данные о производителе и характеристиках проверены.
