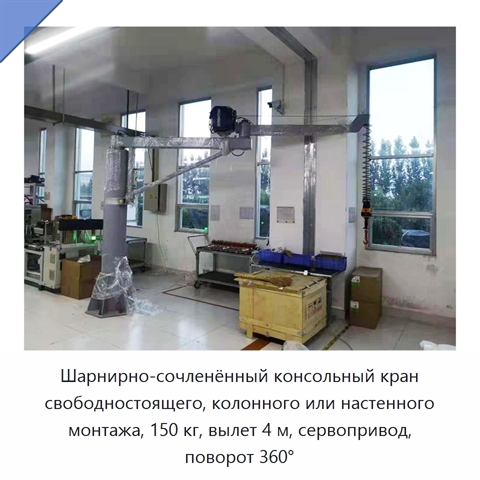

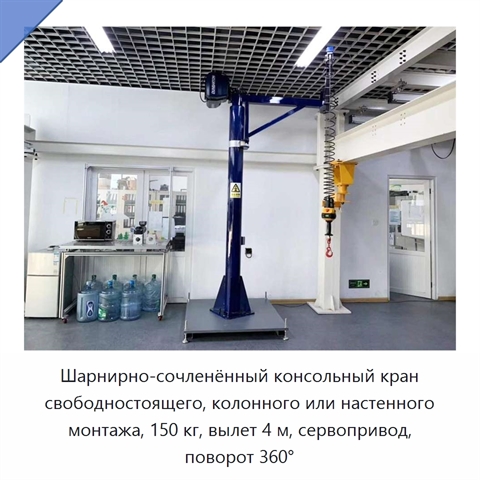

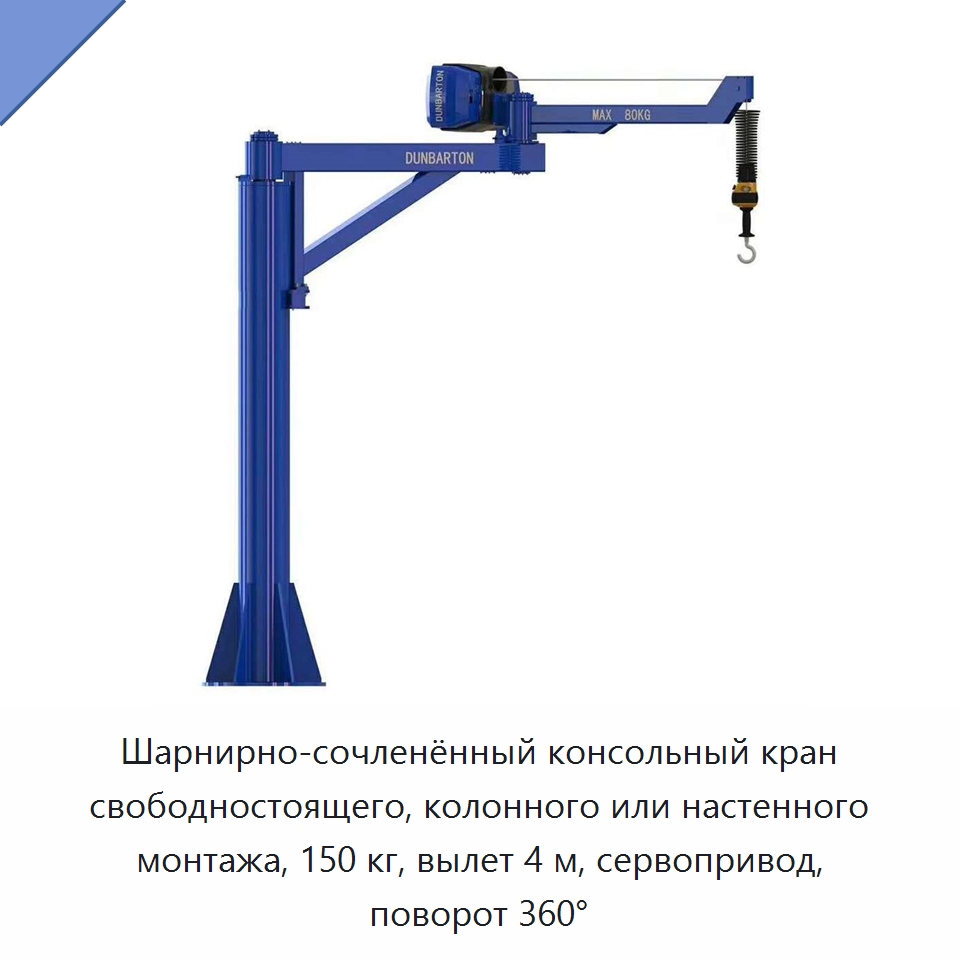

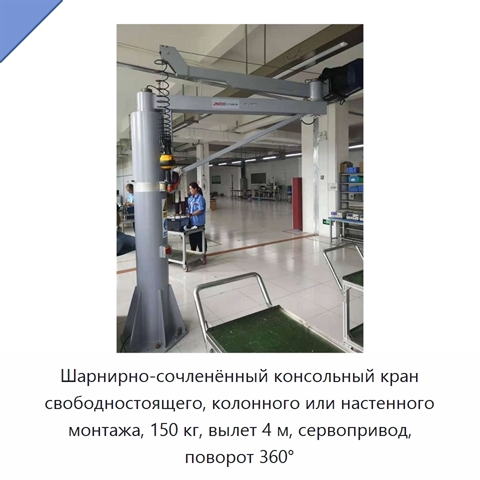

Шарнирно-сочленённый консольный кран свободностоящего, колонного или настенного монтажа, 150 кг, вылет 4 м, сервопривод, поворот 360°

Name: Шарнирно-сочленённый консольный кран свободностоящего, колонного или настенного монтажа, 150 кг, вылет 4 м, сервопривод, поворот 360°
SKU: 114-232

Шарнирно-сочленённый консольный кран предназначен для подъёма, балансировки и позиционирования грузов в рабочей зоне. Конструкция допускает свободностоящий, колонный или настенный монтаж. Два шарнирных узла обеспечивают перемещение стрелы вокруг препятствий и доступ внутрь оборудования. Номинальная грузоподъёмность составляет 150 кг; сервоприводные тали представлены вариантами на 80, 150, 300 и 600 кг. Вылет и максимальная высота подъёма составляют 4 м. Ход крана — 3050 мм, общая высота — 3990 мм. Таль оснащена электрическим сервоприводом, плавающим режимом, регулированием скорости и программируемым управлением. Стрела поворачивается вручную на 360° с помощью шарикоподшипникового механизма. Предусмотрена защита от перегрузки и отключения питания. Рабочий диапазон температуры составляет от −10 до +50 °C, влажности — 35–90 %. Питание осуществляется при напряжении 220 В.

Наименование производителя

Free Stand Swivel Pillar Mounted Knuckle Arm Wall Articulated Jib Crane

Задать вопрос Искать на Baidu

Какую задачу решает шарнирно-сочленённый консольный кран

Шарнирно-сочленённый консольный кран применяется для подъёма, балансировки и позиционирования грузов массой до 150 кг в рабочих зонах с препятствиями и оборудованием.

Подъем грузов

Характеристики НЕН-87(9Е)

Модель (по базе 91Т)НЕН-87(9Е)

Рукоятка управленияскользящая рукоятка с датчиком усилия и перемещения

Ход крана3050 мм

Требование к фундаментуспециальный фундамент не требуется

Hoist capacity options80 кг, 150 кг, 300 кг и 600 кг

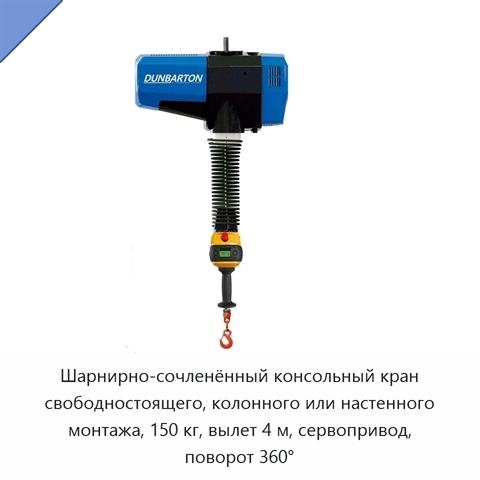

Привод талиэлектрический сервопривод

Функции талиплавающий режим, переменная скорость, программируемое управление

Масса тали нетто35 / 50 / 50 / 60 кг

Диапазон влажности35–90 %

Макс. высота подъема4 м

Максимальная скорость при полной нагрузке40 / 24 / 13 / 6,5 м/мин

Максимальный диапазон подъёма3,5 / 3,5 / 3,5 / 1,75 м

Максимальная скорость без нагрузки60 / 30 / 15 / 7,5 м/мин

Максимальная скорость в режиме свободного перемещения30 / 20 / 11 / 5,5 м/мин

Варианты креплениясвободностоящий, колонный и настенный монтаж

Количество точек поворота2

Защитазащита от превышения грузоподъёмности и отключения питания

Номинальный грузовой момент.

Номинальная грузоподъемность150 кг

Механизм повороташарикоподшипниковый механизм с низким трением, ручной привод

Пролет4 м

Стандартный ход подъёма2,5 / 2,5 / 2,5 / 1,25 м

Угол поворота360°

Диапазон рабочих температурот −10 до +50 °C

Общая высота3990 мм

Напряжение220 В

Масса (кг)600 кг

Шарнирно-сочленённый консольный кран - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации НЕН-87(9Е) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
