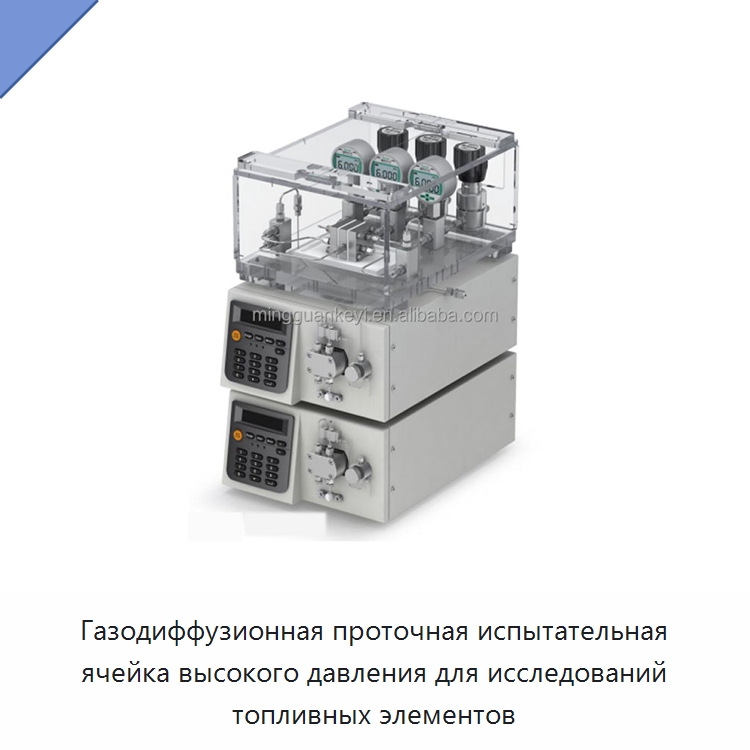

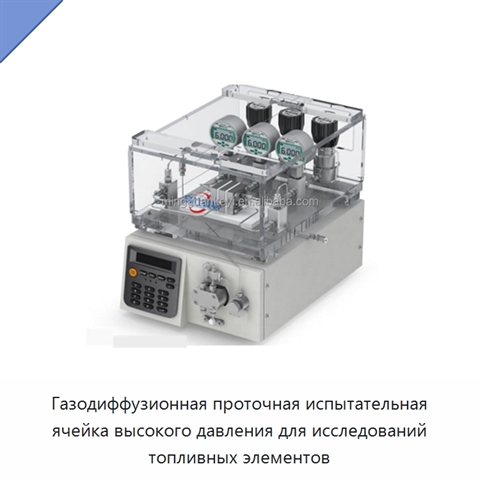

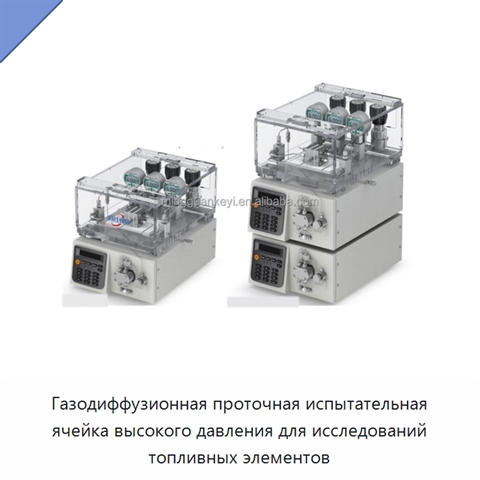

Газодиффузионная проточная испытательная ячейка высокого давления для исследований топливных элементов

Газодиффузионная проточная испытательная ячейка рассчитана на настройку расхода от 0,01 до 50,00 мл/мин с шагом 0,01 мл/мин. При расходе 10,00 мл/мин, давлении 8,5 МПа, использовании воды и комнатной температуре точность расхода составляет ±1,0%, а относительное стандартное отклонение его стабильности не превышает 0,3%. Максимальное рабочее давление составляет 30 МПа для расхода 0,10–20,00 мл/мин и 20 МПа для расхода 20,01–50,00 мл/мин; погрешность индикации давления находится в пределах ±3% или 0,5 МПа. Пульсация не превышает 0,4 МПа при расходе 10,00 мл/мин и значении 8,5 ± 1,5 МПа, а при 30 МПа в течение 10 минут падение, связанное с герметизацией насоса, составляет не более 1,5 МПа. Корпус ячейки изготовлен из титана, её объём равен 1 мл, размеры ячейки — 50 × 50 мм, а внутренний канал имеет размеры 10 × 10 × 10 мм. Масса устройства составляет 12 кг; питание осуществляется от переменного тока 220 В с допуском ±10% при частоте 50 Гц, потребляемая мощность — 200 Вт, а общие габариты — 420 × 300 × 175 мм.

Наименование производителя

Gas Diffusion High-Pressure Flow Test Cell for Fuel Cell Research - PFC-1 / PFC-2
