Оборудование для каротажа водяных скважин

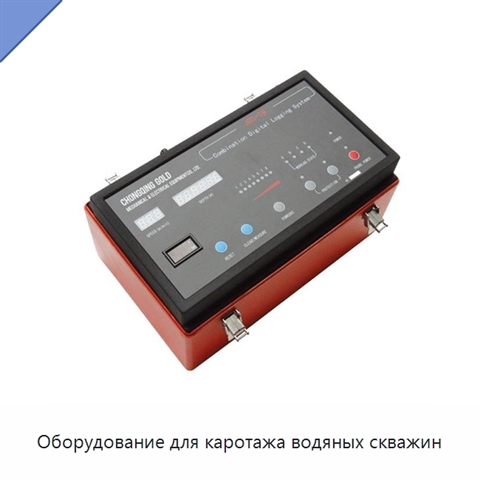

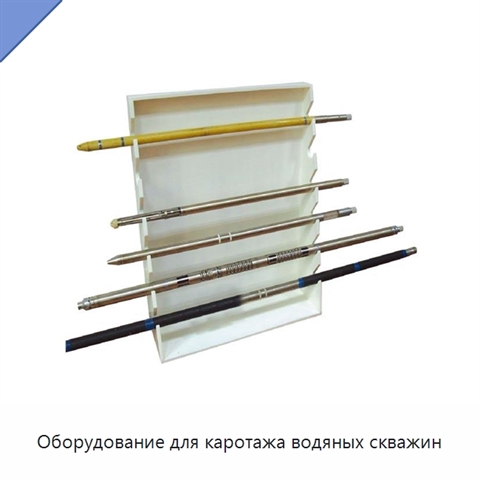

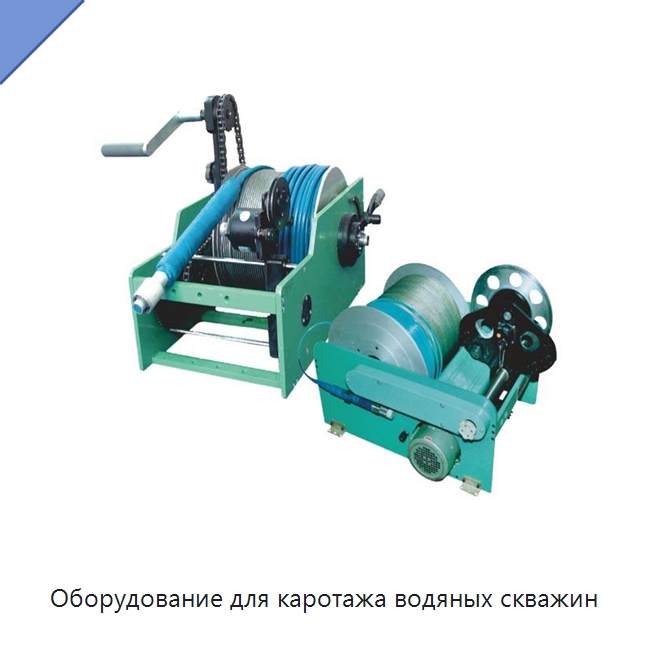

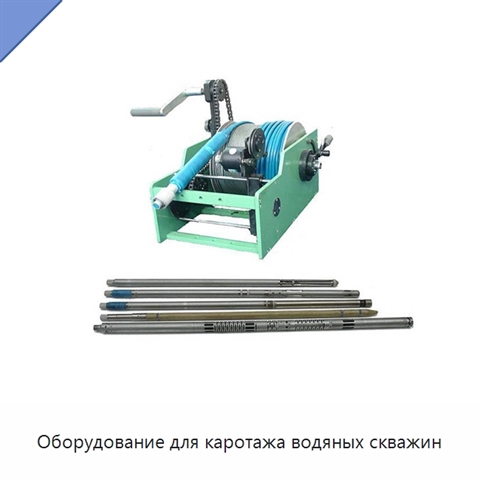

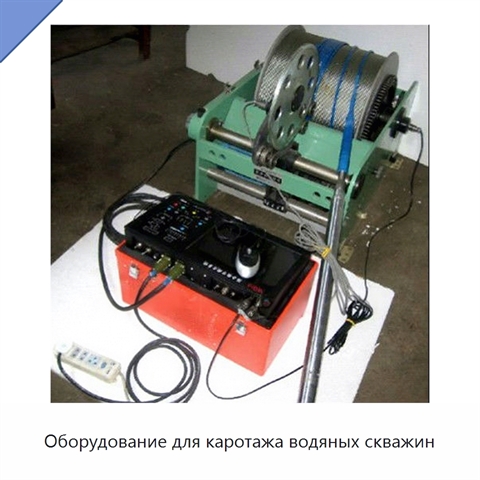

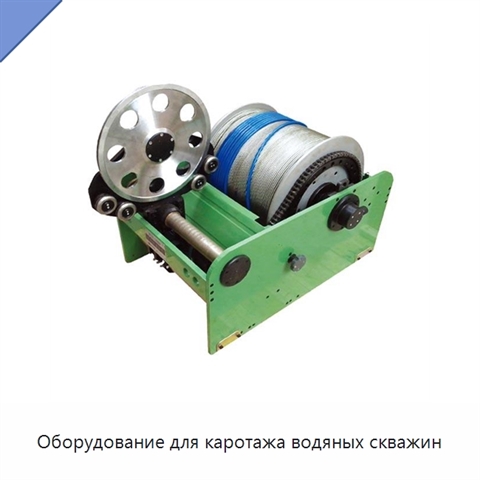

Система для каротажа включает измерительный прибор, программное обеспечение, лебёдку, кабель и скважинные зонды; для работы предусмотрен внешний ноутбук или настольный компьютер. Прибор принимает цифровые и аналоговые сигналы, имеет восемь отводов тока питания, поддерживает опциональный автоматический отбор проб по интервалу глубины и произвольную настройку интервала. Предусмотрено моделирование каротажа в помещении для наблюдения за повторяемостью работы приборов и зондов. Мембранная панель рассчитана на длительную эксплуатацию. Аналого-цифровое преобразование выполняется с разрядностью 12 бит, а программно управляемое усиление регулируется от 0,5 до 128. Частота счётного канала составляет не более 500 кГц, скорость передачи цифрового сигнала — 9600 бит/с. Цикл питания равен 400 мс, ток находится в диапазоне 2–500 мА, опциональный диапазон входного сигнала не превышает ±10 В. Непрерывная работа допускается до 24 часов, потребляемая мощность составляет менее 200 Вт. Габариты — 420 × 260 × 210 мм, масса — менее 7 кг. Рабочая температура — от −1 до +50 °C, рабочее питание — ±10%, 50 Гц ±5%. Скорость каротажа регулируется от 0 до 30 м/мин. В состав системы входят зонд сопротивления и гамма-каротажа для определения кажущегося сопротивления, СП и естественной гаммы; комбинированный зонд 16/64 для измерения сопротивления, СП, естественной гаммы и температуры; отдельный зонд 16/64 для измерения сопротивления и СП; трёхкомпонентный магнитометр; зонд температуры и сопротивления жидкости; трёхрычажный каверномер для определения диаметра и уровня жидкости; акустический зонд для определения времени пробега, уравнения времени и амплитуды; комбинированный плотностной зонд для измерения плотности, сопротивления при боковом каротаже, естественной гаммы, СП и кавернометрии; нейтронно-гамма-зонд для определения естественной гаммы и пористости.
