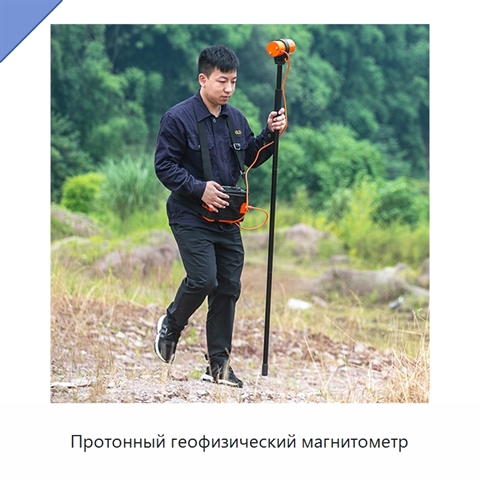

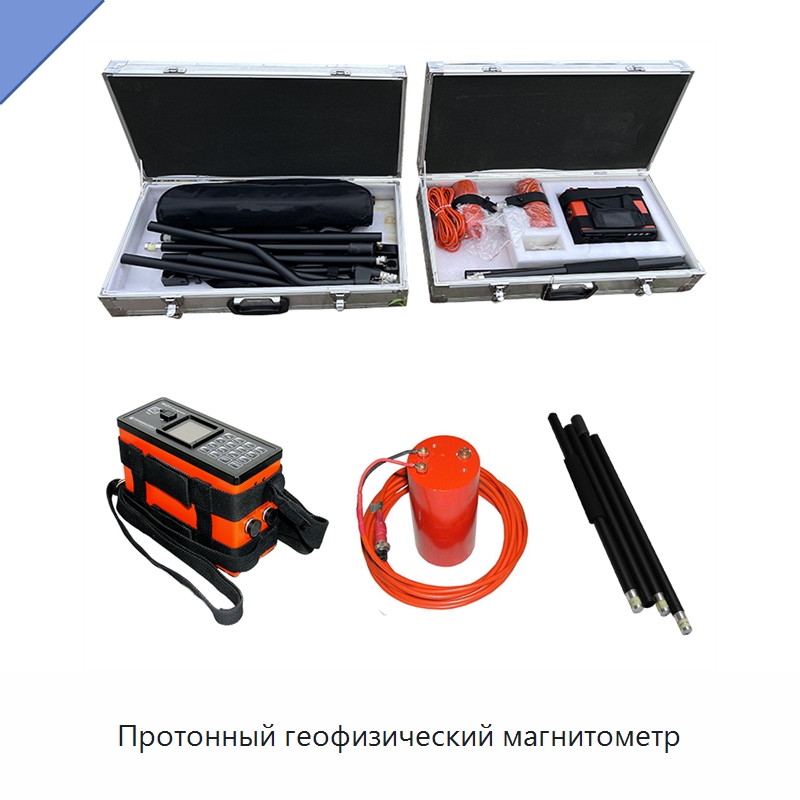

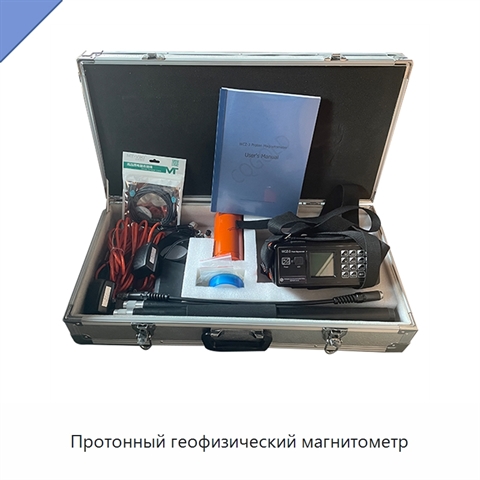

Протонный геофизический магнитометр

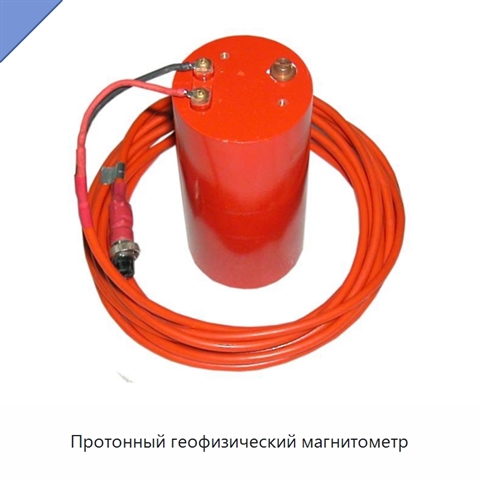

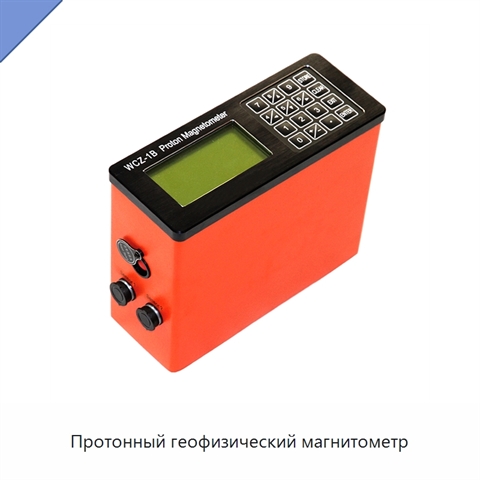

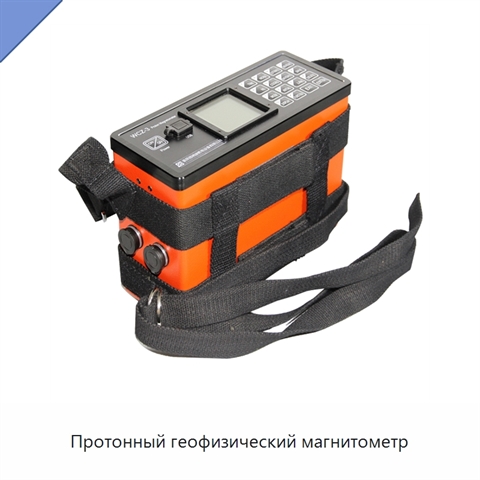

Протонный магнитометр измеряет магнитное поле по частоте прецессии протонов водорода. Датчик заполнен жидкостью, содержащей водород, и оснащён радиочастотной катушкой, которая возбуждает прецессию и принимает индукционный сигнал. После прекращения радиочастотного импульса протоны прецессируют под действием внешнего магнитного поля; частота прецессии пропорциональна его напряжённости. Диапазон измерений составляет 20 000–100 000 нТл, точность — ±0,5 нТл, разрешение — 0,05 нТл, допустимый градиент — не более 8 000 нТл/м. Память вмещает 2 000 000 записей и защищает данные при отключении питания. Результаты выводятся на ЖК-дисплей 160 × 160 с подсветкой; предусмотрены клавиатура на 16 клавиш и стандартный последовательный порт. Консоль имеет размеры 206 × 85 × 155 мм и массу 1,5 кг с аккумулятором. Размер датчика — Ø75 × 155 мм, масса — 0,8 кг. Рабочая температура составляет от −10 до +50 °C. Прибор поддерживает ручную или автоматическую настройку, автоматическое отображение значения магнитного поля и программный анализ данных. Питание осуществляется от аккумуляторной батареи 14,5 В/3 А·ч; предусмотрено подключение внешнего источника 12 В.
