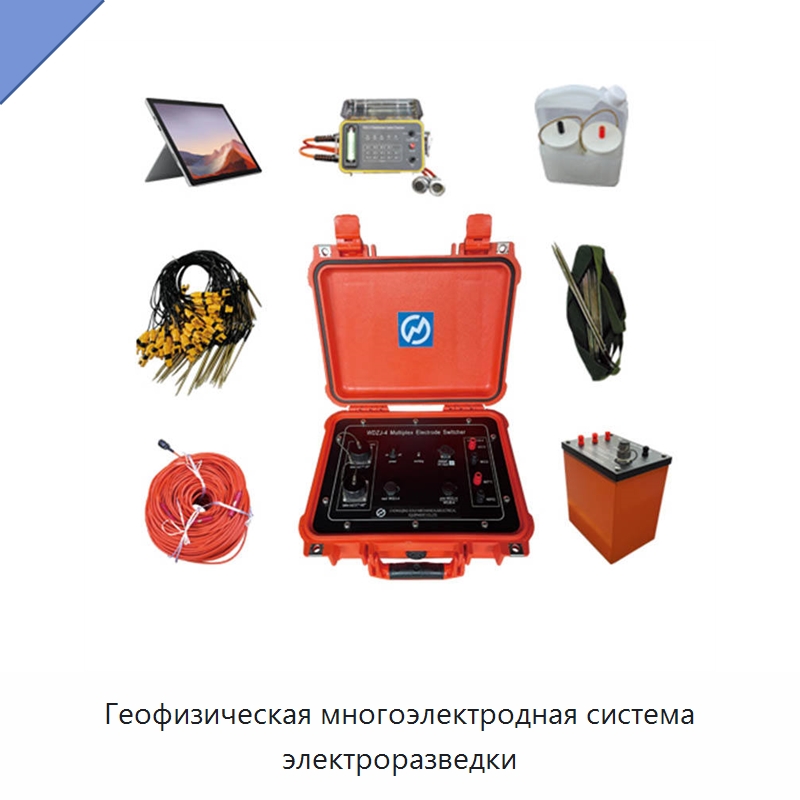

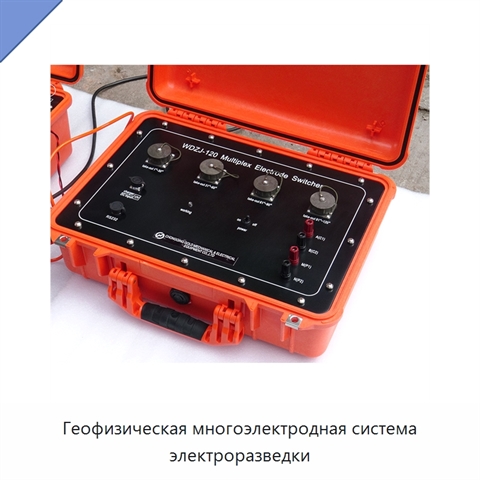

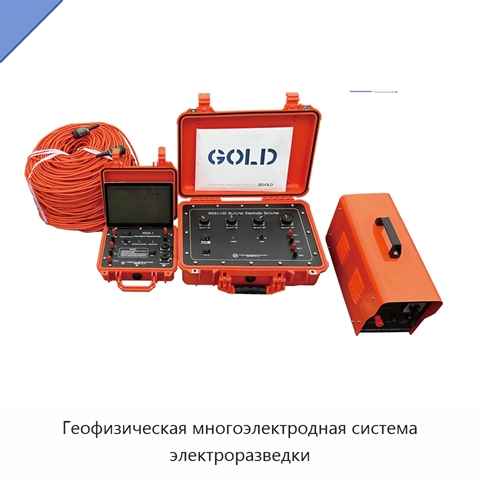

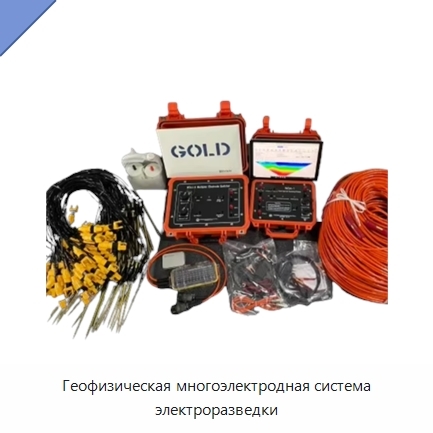

Геофизическая многоэлектродная система электроразведки

Многоэлектродная система электроразведки включает цифровой измеритель удельного сопротивления постоянного тока. Она поддерживает централизованные двухмерные исследования удельного электрического сопротивления с концентрированными кабелями и электродами, а также распределённые двухмерные и трёхмерные исследования сопротивления с распределёнными кабелями и электродами. Для распределённой конфигурации также предусмотрены исследования вызванной поляризации. Приёмный блок работает с напряжением ±80 В и оснащён 24-разрядным аналого-цифровым преобразованием; точность измерения напряжения составляет ±0,1%, разрешение дискретизации по напряжению — 0,01 мкВ, входной импеданс превышает 100 МОм. Точность измерения кажущейся поляризуемости равна ±0,2%, диапазон компенсации SP составляет ±10 В. Принимаемый ток равен 6 А, его измерение выполняется с точностью ±0,1% и разрешением 0,01 мкА; предусмотрено подавление помех промышленной частоты 50 Гц. Передающий блок рассчитан на максимальную мощность 9000 Вт, максимальное питающее напряжение ±1500 В (3000 В от пика до пика) и максимальный питающий ток ±6 А (12 А от пика до пика). Длительность импульса питания составляет от 1 до 60 с при коэффициенте заполнения 1:1. Система имеет внутренний литиевый аккумулятор большой ёмкости. Планшетный компьютер оснащён 64-разрядной системой, 4 ГБ оперативной памяти и накопителем ёмкостью 128 ГБ. Опционально доступны кабели с шагом 5 и 10 м. Рабочая температура составляет от −10 до +50 °C при относительной влажности 95%, температура хранения — от −20 до +60 °C. Масса составляет не более 4 или 6 кг, габаритные размеры — 270 × 246 × 123 мм или 340 × 295 × 152 мм.
