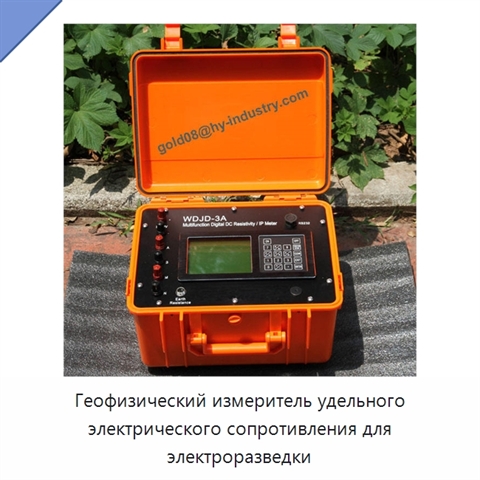

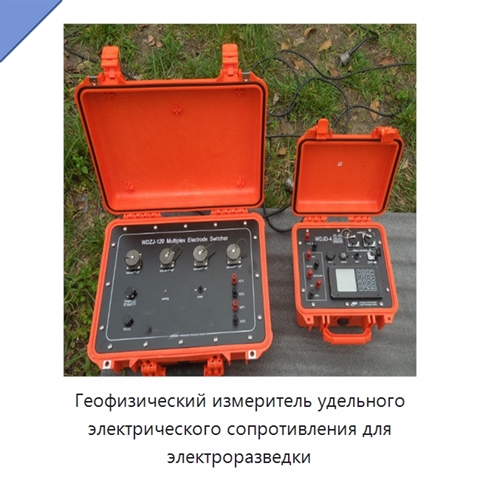

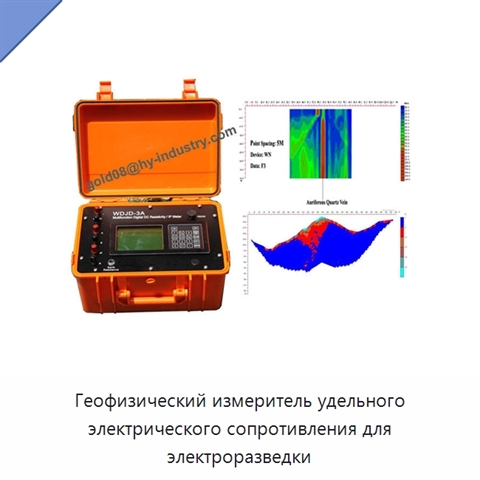

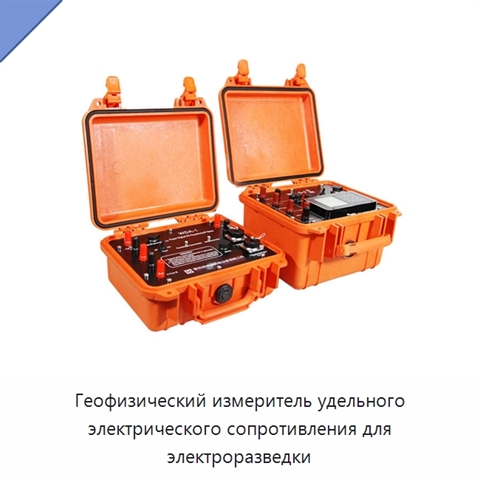

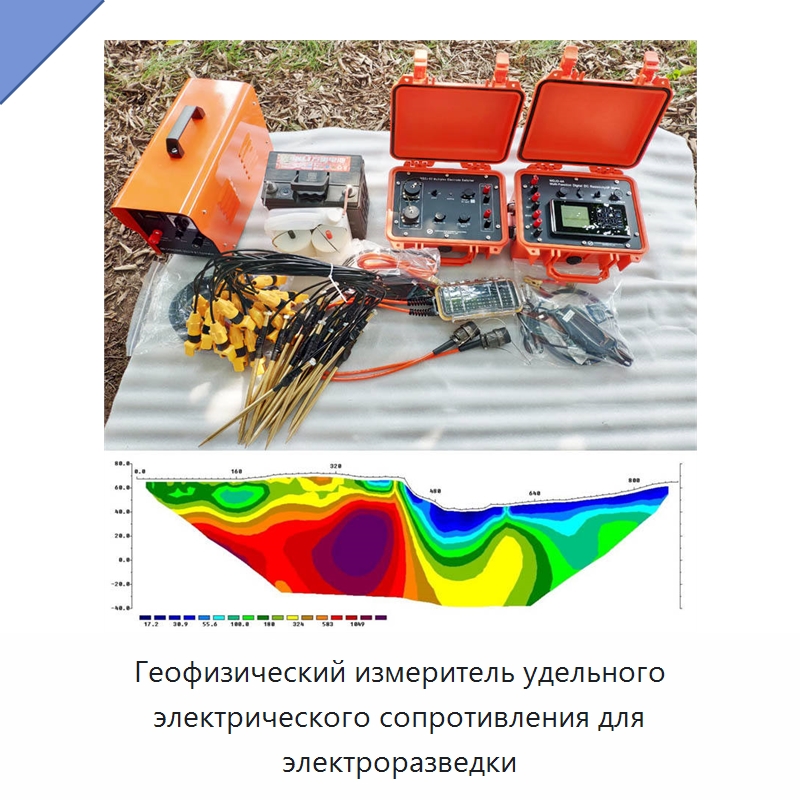

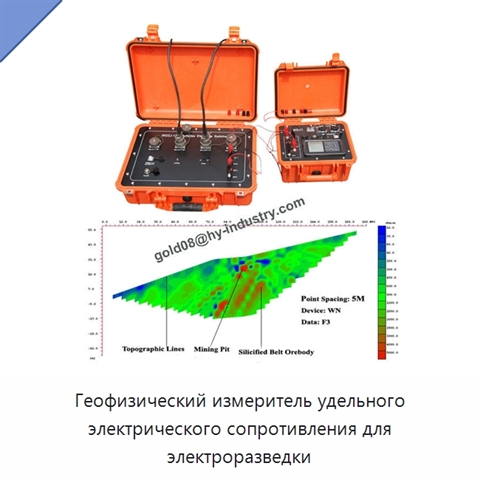

Геофизический измеритель удельного электрического сопротивления для электроразведки

Геофизический измеритель удельного электрического сопротивления предназначен для измерений сопротивления и кажущейся поляризуемости при геофизических исследованиях. Измерительный и приемный блоки выполнены в едином переносном исполнении. Для общих измерений сопротивления и индуцированной поляризации максимальная передаваемая мощность составляет 6600 Вт, максимальное напряжение — ±1100 В, максимальный ток — ±6 А. Для многоканальной визуализации сопротивления мощность ограничена 1125 Вт, напряжение постоянного тока — 450 В, ток постоянного тока — 2,5 А; переключатель поддерживает до 60 подключенных электродов, опционально до 120. Импульс имеет длительность от 1 до 60 с при соотношении рабочего цикла 1:1. Приемный тракт имеет входное сопротивление не менее 50 МОм, разрядность АЦП 24 бита и подавление помех промышленной частоты 50 Гц не менее 80 дБ. Компенсация собственного потенциала выполняется в диапазоне ±10 В. Устройство поддерживает одномерное зондирование индуцированной поляризации, до 9 типов электродных массивов для стандартных измерений и до 18 массивов для многоканальной визуализации; геометрический коэффициент K можно формировать автоматически или рассчитывать вручную. Память объемом до 1 ГБ хранит до 5 000 000 групп измерительных данных, а USB-порт обеспечивает передачу данных на компьютер. Питание измерительного блока осуществляется от внутреннего аккумулятора 12 В, 9 А·ч с продолжительностью работы до 30 часов или от внешнего источника 12 В. Масса измерительного блока не превышает 4,4 кг, размеры — 270 × 246 × 175 мм; рабочая температура составляет от −10 до +50 °C при относительной влажности 95 %.
