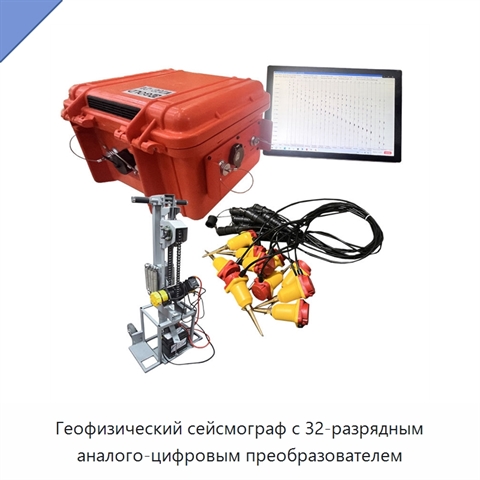

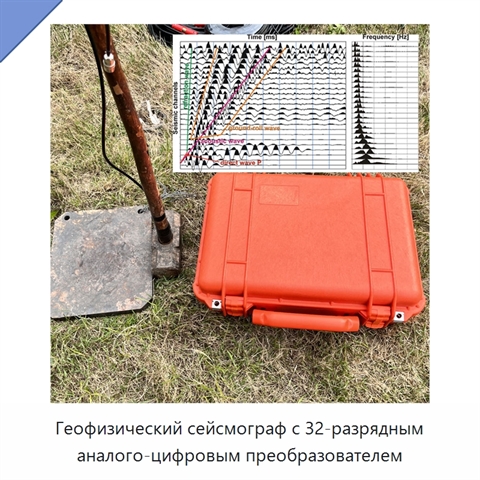

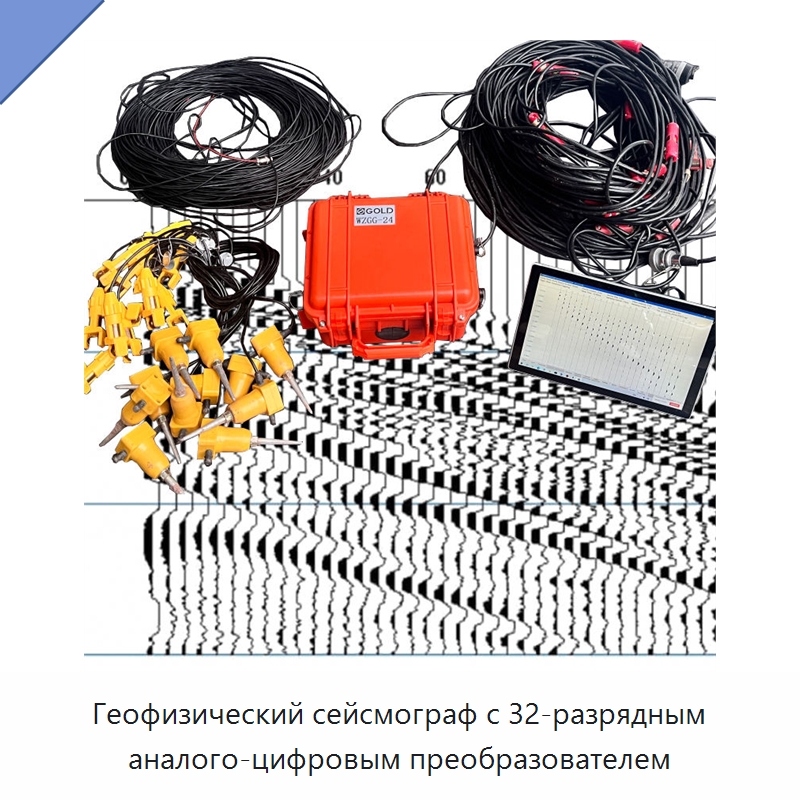

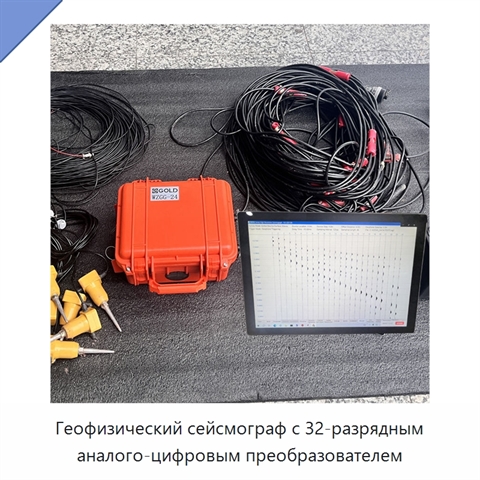

Геофизический сейсмограф с 32-разрядным аналого-цифровым преобразователем

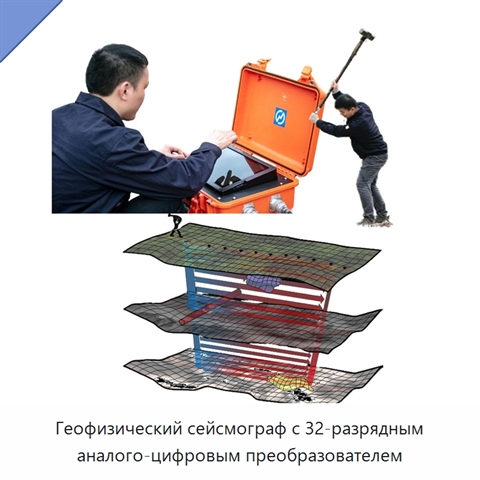

Геофизический сейсмограф регистрирует время прохождения сейсмических сигналов. Источник энергии размещают на поверхности грунта; энергия распространяется непосредственно через верхний слой либо проходит вниз, движется вдоль слоев с более высокой скоростью и возвращается к поверхности. Сигналы принимаются линейной группой геофонов, а измеренные времена прохождения позволяют определить глубинный профиль и распределение скоростей в обследуемой области. Доступны 6, 12, 24 или 48 каналов. Длина выборки выбирается из значений 512, 1 тыс., 2 тыс., 4 тыс., 8 тыс., 16 тыс., 32 тыс., 64 тыс., 128 тыс., 256 тыс. и 512 тыс. Интервал дискретизации составляет 3,9; 7,8; 15,6; 31,2; 62,5; 125 или 250 мкс, а также 0,5; 1; 2; 4; 8; 16; 32 или 64 мс. Диапазон аналогового сигнала равен ±10 В, полоса частот — 0–30 кГц, динамический диапазон — 186 дБ. Усиление предусилителя имеет значения 0,25, 1, 4, 16 и 64; уровень шумов — 0,15 мкВ при интервале 2 мс. Искажения составляют ±0,05%, согласованность амплитуды — ±0,1%, согласованность фазы — ±0,001 мс. Стабильность кварцевого генератора — ±30 частей на миллиард. Режим запуска выбирается с помощью молоткового переключателя, взрывного устройства или сигнала. Внешнее питание составляет 12 В. Рабочая температура — от 0 до 50 °C при относительной влажности 90%, температура хранения — от −20 до +60 °C.
