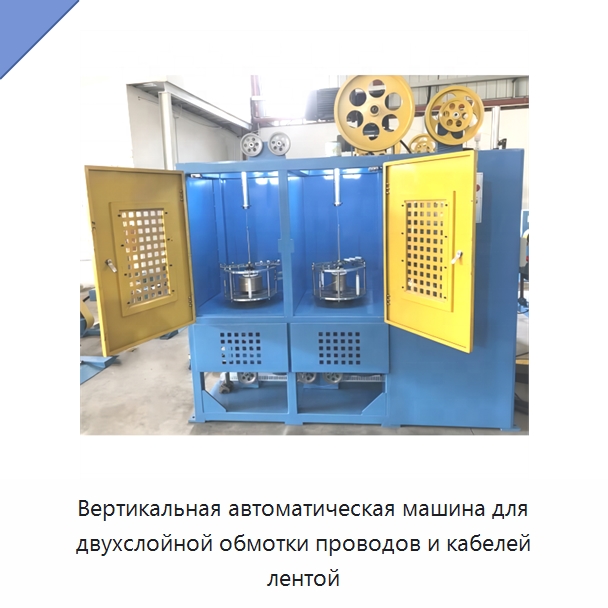

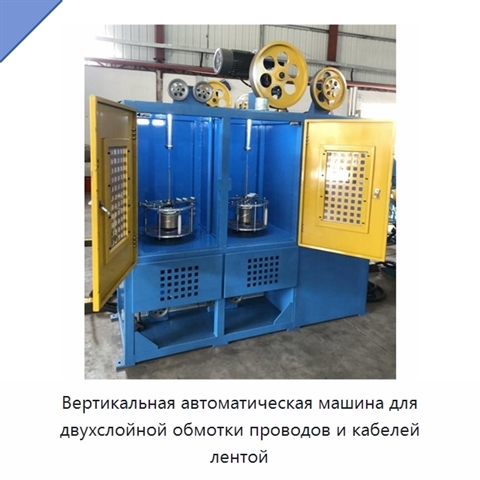

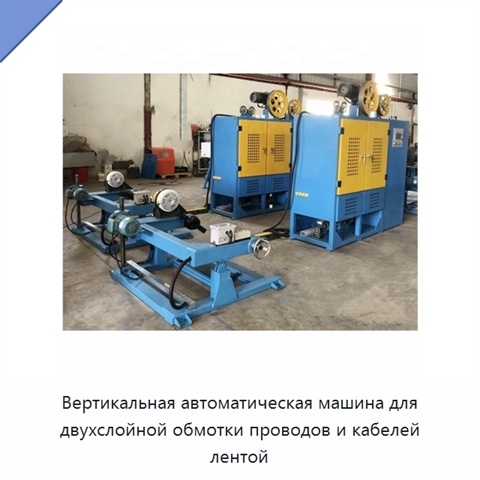

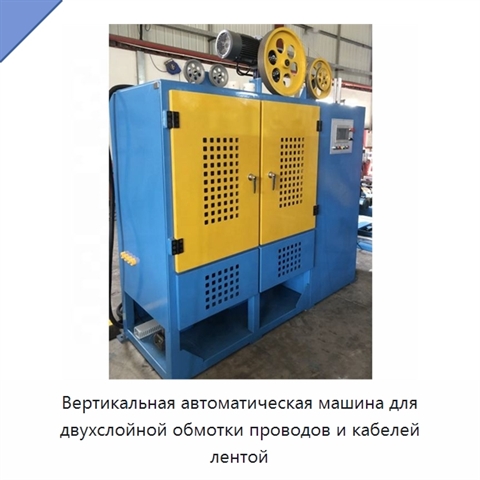

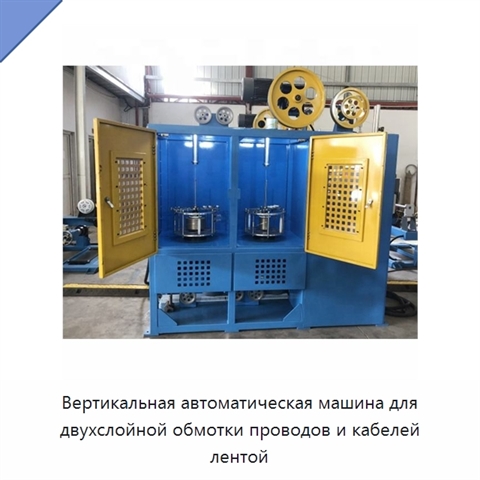

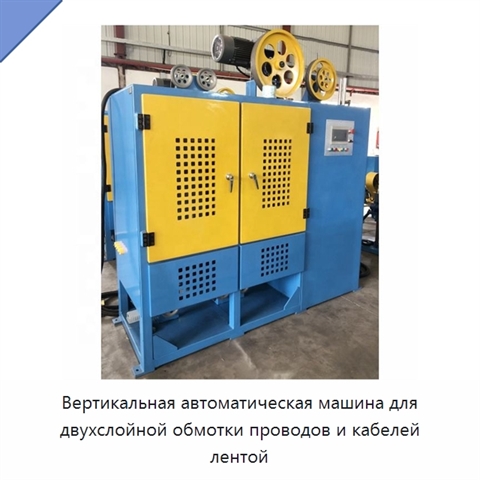

Вертикальная автоматическая машина для двухслойной обмотки проводов и кабелей лентой

Питание машины — трехфазное напряжение 380 В ±10 % при частоте 50 Гц. Высота линии составляет 1000 мм. Оборудование рассчитано на многожильный медный провод с сечением 0,5–16 мм² и диаметром 1,0–5,0 мм. Для разматывающей и приемной частей предусмотрены катушки размера 630–800. Катушка ленты имеет наружный диаметр не более 250 мм, высоту 100 мм и внутренний диаметр 76 мм; ширина ленты составляет 5–15 мм, толщина — 0,01–0,10 мм, максимальная масса ленты — 8 кг. Частота вращения достигает 2680 об/мин, рабочее значение — 2300 об/мин. Линейная скорость находится в диапазоне 3–50 м/мин и рассчитывается как частота вращения, умноженная на длину шага и деленная на 1000. Степень нахлеста обмотки составляет 0–67 %, длина шага — 5–20 мм, допуск длины шага — 1 %. Предусмотрены направления обмотки S и Z. В состав оборудования входят бесшпиндельный магнитный разматыватель 630–800 (1 шт.), устройство правки провода (1 шт.), вертикальная головка для обмотки лентой (2 шт.), двухколесный кабестан 600 (1 шт.), бесшпиндельное приемное устройство торкового типа 630–800 (1 шт.) и система управления с программируемым логическим контроллером (1 шт.).
