Артикул: 173-042
Модель: РАХ-22(1Ф)
Секция: Дополнительная

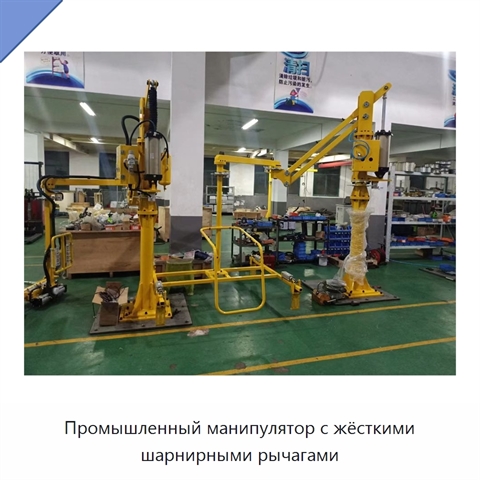

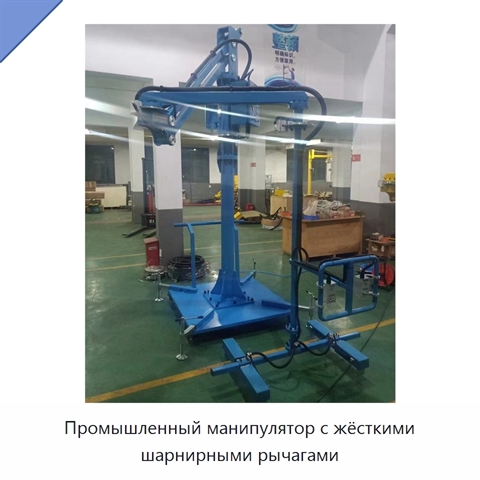

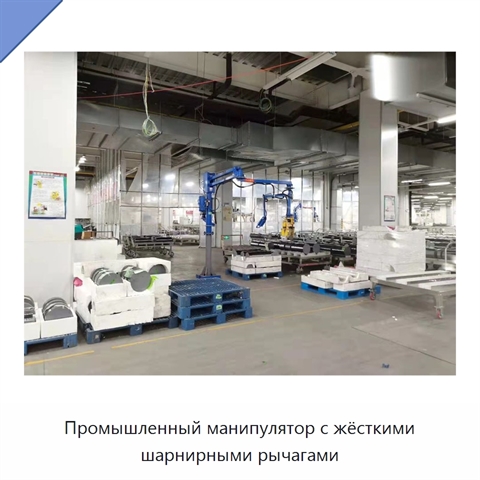

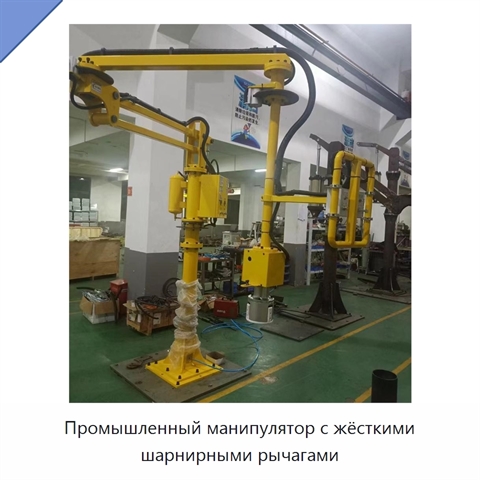

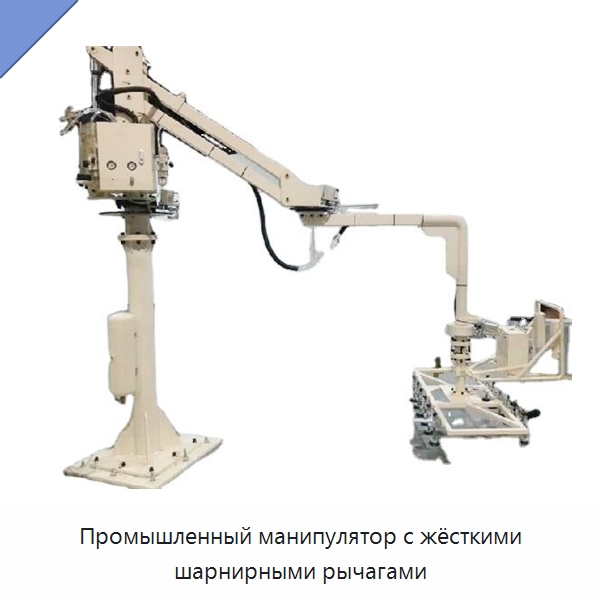

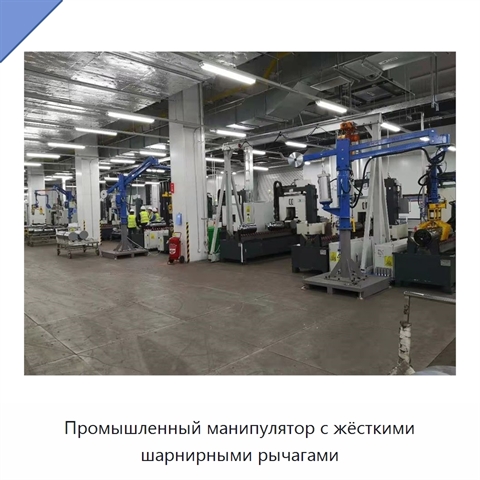

Промышленный манипулятор с жёсткими шарнирными рычагами
Специальная захватная оснастка удерживает изготовленные изделия, центр масс которых смещён относительно вертикальной оси рычажной системы, и позволяет выполнять сложные пневматические наклоны и повороты груза. Модульная конструкция воспринимает крутящие нагрузки, а колонное исполнение позволяет работать с компонентами различной формы и массы. Для вертикального подъёма и позиционирования подъёмный цилиндр использует сжатый воздух. При захвате система нейтральной балансировки увеличивает подачу воздуха в цилиндры и уравновешивает нагрузку, благодаря чему оператор не ощущает веса груза. Прецизионный подшипник уменьшает сопротивление движению. Команды механизму задаёт оператор. Пневматические захваты могут работать по наружному диаметру барабана или катушки, удерживать коробки и ящики за боковые стороны либо фиксировать детали за внутреннюю поверхность. Более сложная захватная оснастка поддерживает автоматизированную сборку с размещением компонентов в точных заданных положениях.
Задать вопрос Искать на Baidu
Какую задачу решает промышленный манипулятор
Промышленный манипулятор применяют для перемещения тяжёлых или неудобных для ручного обращения изделий в труднодоступные места, когда выполнение операции вручную создаёт риск травмы либо не позволяет выдерживать необходимый темп при большом объёме работ.
Характеристики РАХ-22(1Ф)
Модель (по базе 91Т)РАХ-22(1Ф)
Габариты (Д × Ш × В)1500 × 500 × 2200 мм, 2 × 2 × 2 м, 250 см
Горизонтальный ход (мм)3000 мм, 1300 мм, 2500 мм
Вертикальный ход (мм)1800 мм, 1750 мм, 1700 мм
Масса600 кг, 150 кг
Промышленный манипулятор - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации РАХ-22(1Ф) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации РАХ-22(1Ф) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Информация проверена на актуальность: 11.08.26
Сведения о производителе и характеристиках актуальны.
