Артикул: 118-546
Модель: ДУБ-42(5К)
Секция: Дополнительная

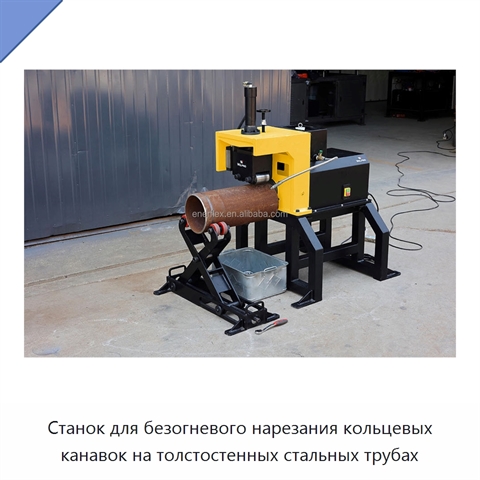

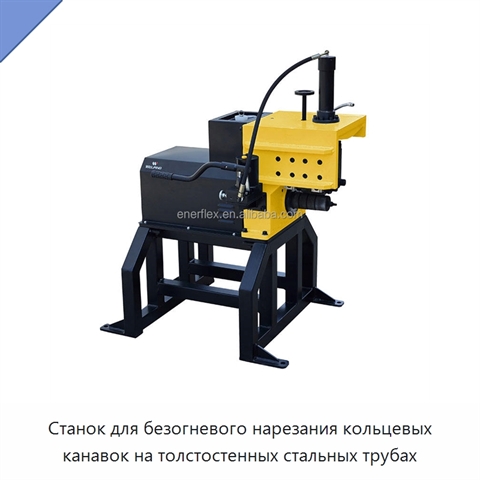

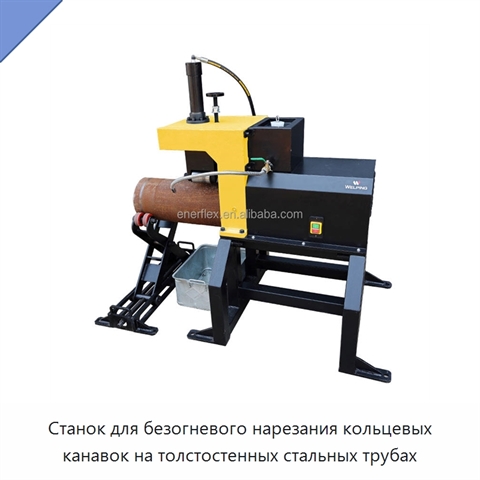

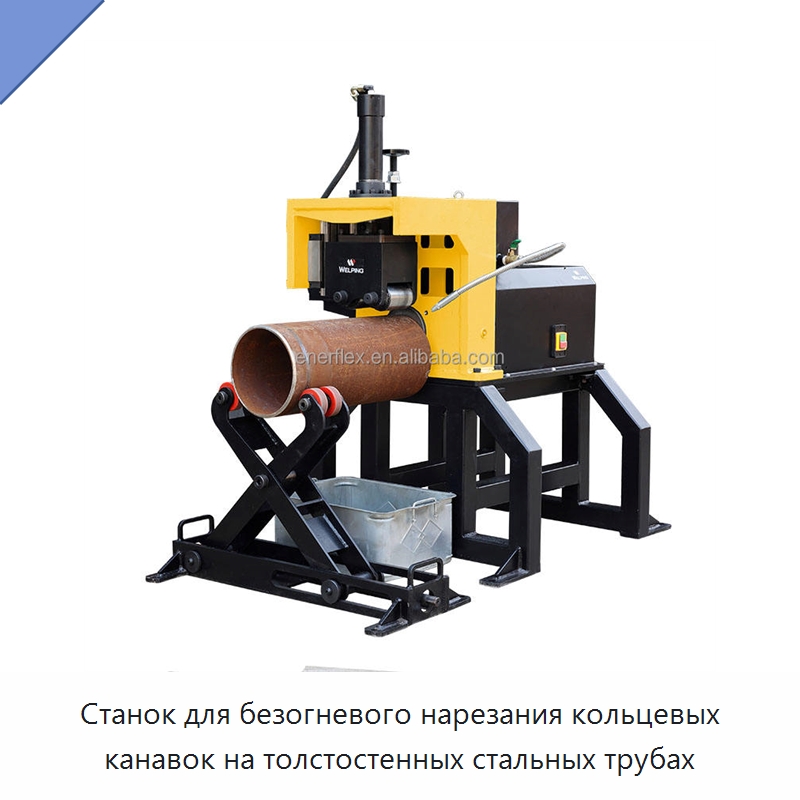

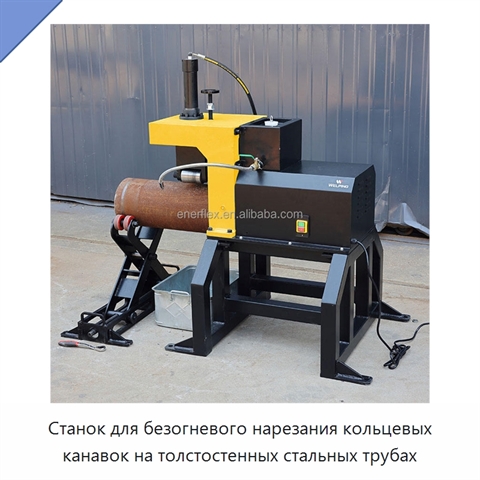

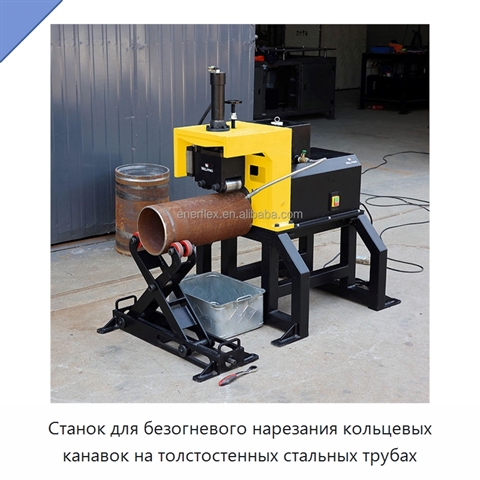

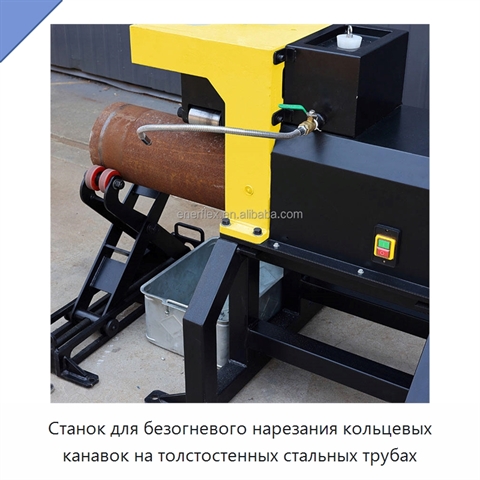

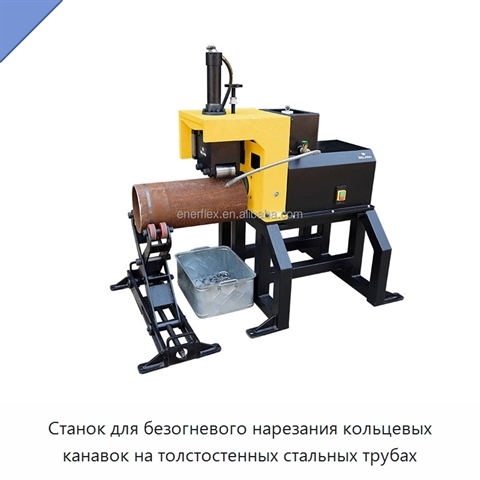

Станок для безогневого нарезания кольцевых канавок на толстостенных стальных трубах

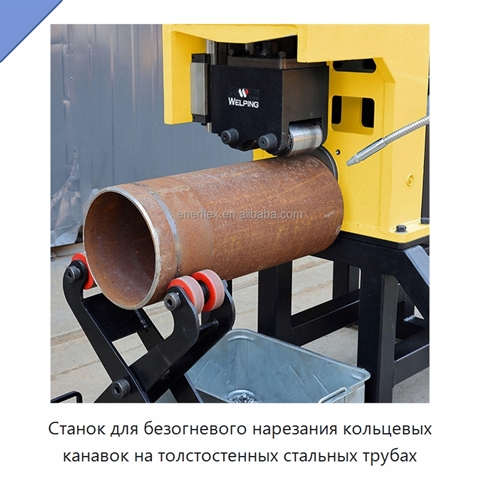

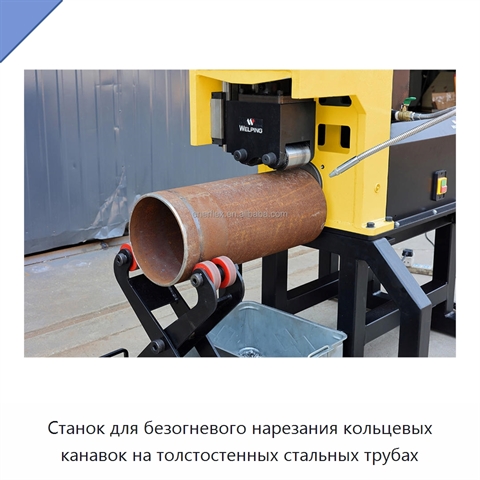

Станок выполняет безогневое нарезание кольцевых канавок на толстостенных трубах из углеродистой и нержавеющей стали. Канавка формируется механическим подведением канавочного ролика к трубе, опирающейся на приводной накатный ролик с насечкой. Гидравлическая система фиксирует трубу и обеспечивает подачу, а режущее лезвие перемещается вручную. Максимальная толщина стенки трубы составляет 35 мм. Для исполнения, рассчитанного на трубы диаметром 2–12 дюймов, выходная частота вращения составляет 23 об/мин; для исполнения с диапазоном 8–32 дюйма — 19 об/мин. Режущие инструменты рассчитаны на диапазоны 2–3½ дюйма (Φ60–Φ101), 4–6 дюймов (Φ114–Φ168), 8 дюймов (Φ219), 10–20 дюймов (Φ273–Φ508) и 22–32 дюйма (Φ558–Φ813). Конструкция станка выполнена из стали. Оборудование рассчитано на интенсивное выполнение канавок на строительных площадках и при обработке труб в мастерских.
Задать вопрос Искать на Baidu
Какую задачу решает станок для нарезания канавок на трубах
Станок для нарезания канавок на трубах применяется для выполнения кольцевых канавок на трубах из углеродистой и нержавеющей стали в мастерских и на строительных площадках.
Характеристики ДУБ-42(5К)
Модель (по базе 91Т)ДУБ-42(5К)
Класспрофессиональный
Тип двигателябесщёточный
Источник питанияэлектрический
Выходная частота вращения23 об/мин
Диапазон обрабатываемых трубстальные трубы 2–12 дюймов
Диапазон приводного ролика3½"~12" (Φ101~Φ324)

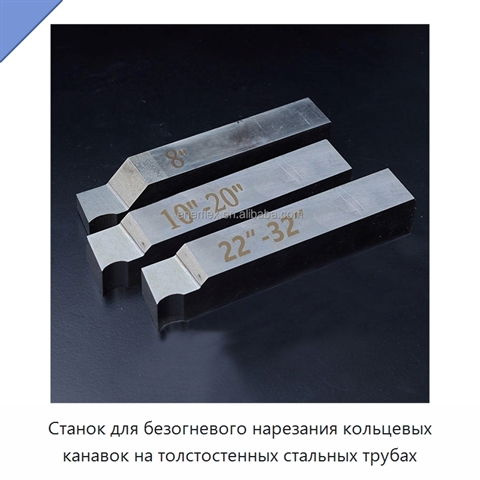

Диапазоны режущих инструментов2"~3½" (Φ60~Φ101); 4"~6" (Φ114~Φ168); 8" (Φ219); 10"~20" (Φ273~Φ508)
Количество фазоднофазный / трёхфазный, 3
Максимальная толщина стенки35 мм
Масса ножного переключателя1.50 кг
Масса приводного ролика5.00 кг / 6.70 кг
Масса режущего инструмента0.20 кг
Мощность двигателя1100 Вт — 1 фаза / 750 Вт — 3 фазы, 2200 Вт
Напряжение питания220 В / 380 В
Совместимые материалыуглеродистая сталь, нержавеющая сталь
Частота питания50/60 Гц
Станок для нарезания канавок на трубах - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы можем адаптировать технические характеристики, типоразмеры и комплектацию ДУБ-42(5К) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Нам известно, что каждый проект имеет свою специфику. Поэтому мы можем адаптировать технические характеристики, типоразмеры и комплектацию ДУБ-42(5К) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Данные проверены на актуальность: 10.08.26
Информация о производителе и характеристиках подтверждена.
