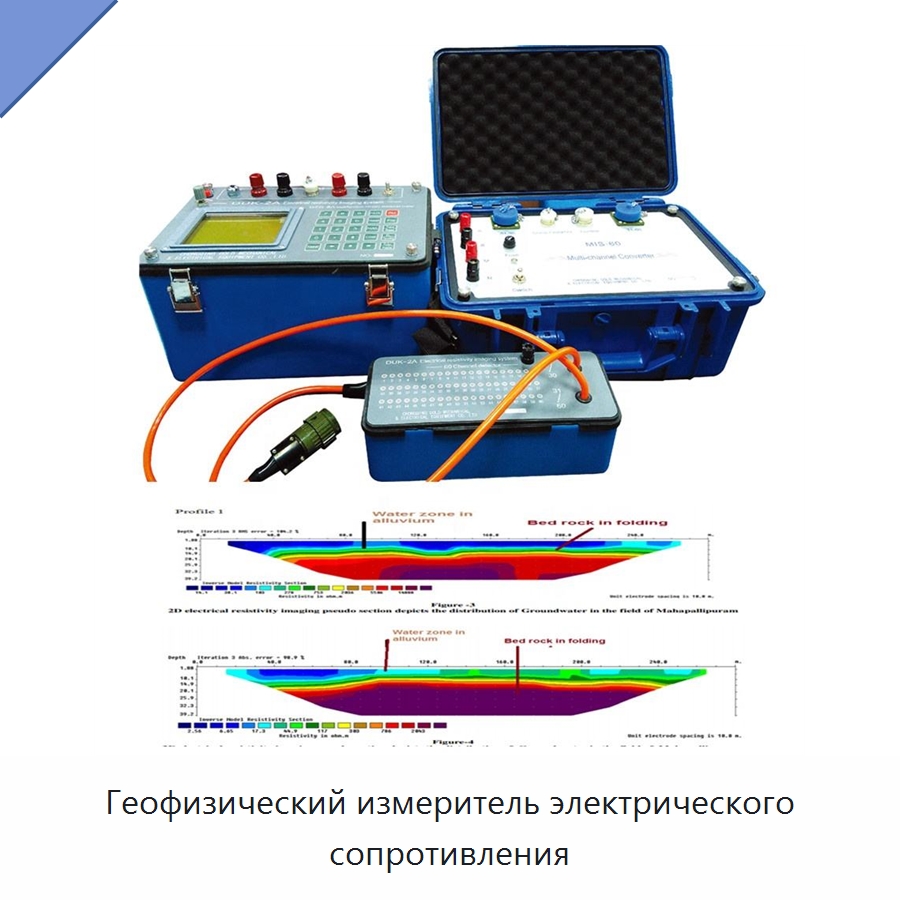

Геофизический измеритель электрического сопротивления

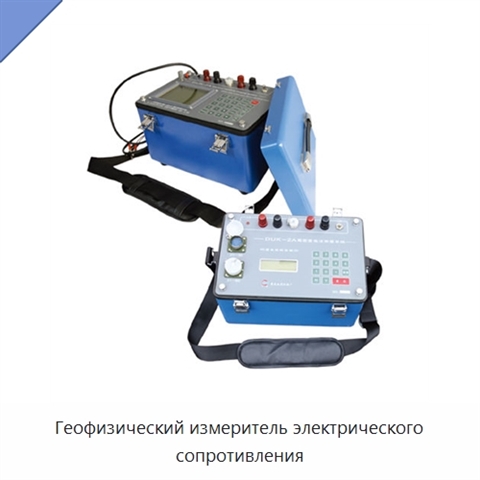

Многоэлектродный геофизический измеритель электрического сопротивления поддерживает ручную настройку схем Шлюмберже, диполь-диполь, комбинированных профилей, дифференциальной схемы, полюс-полюс и тройного полюса с перемещением. Управление выполняется 16-клавишной клавиатурой и 90-символьным ЖК-дисплеем с китайскими иероглифами, формирующими диалоговый режим работы оператора с прибором. Цифровое автоматическое измерение обеспечивает компенсацию самопроизвольного потенциала, дрейфа и поляризации электродов. Встроенные функции включают прибор вызванной поляризации с длинной линией, 2D-измеритель удельного сопротивления высокой плотности, 2D-прибор вызванной поляризации высокой плотности и передатчик средней мощности с короткой линией. Максимально допустимый ток составляет 2 А, максимальное выдерживаемое напряжение постоянного тока — 500 В, сопротивление изоляции — 500 МОм, а сопротивление пробоя при электрическом разряде — менее 0,1 Ом. В режиме ожидания потребляемый ток равен 50 мА; питание обеспечивают восемь сухих элементов питания № 1 либо аккумулятор с аналогичными характеристиками. Память хранит до 120 000 точек измерения в режиме высокой плотности и до 4 800 точек в автономном режиме, причём каждая точка содержит 22 разряда. Последовательный интерфейс позволяет передавать сохранённые данные на компьютер с помощью соответствующего программного обеспечения для цифровой интерпретации различными методами. Для исполнения на 60 каналов масса составляет 7 кг, а размеры — 305×200×202 мм; для исполнения на 120 каналов — 7,5 кг и 324×200×245 мм соответственно. Рабочая температура прибора составляет от -10 до 50 °C при относительной влажности 95%.
