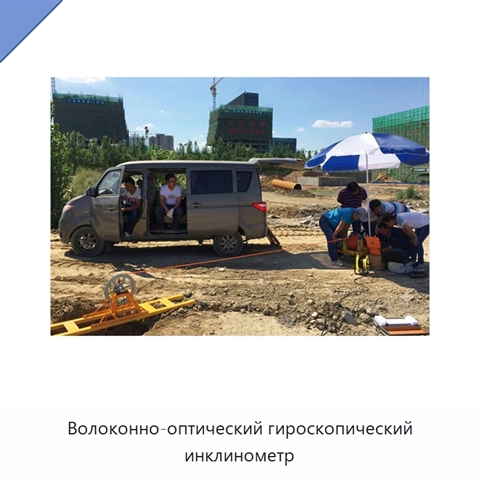

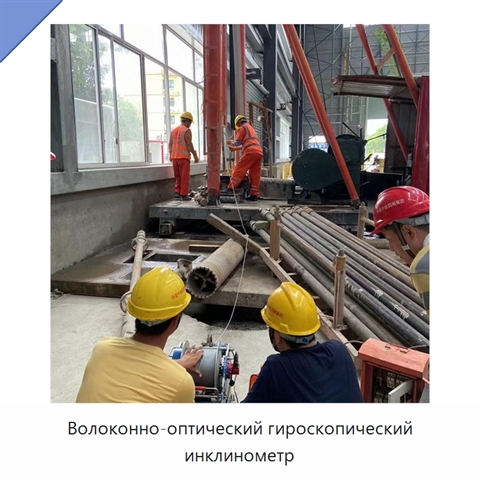

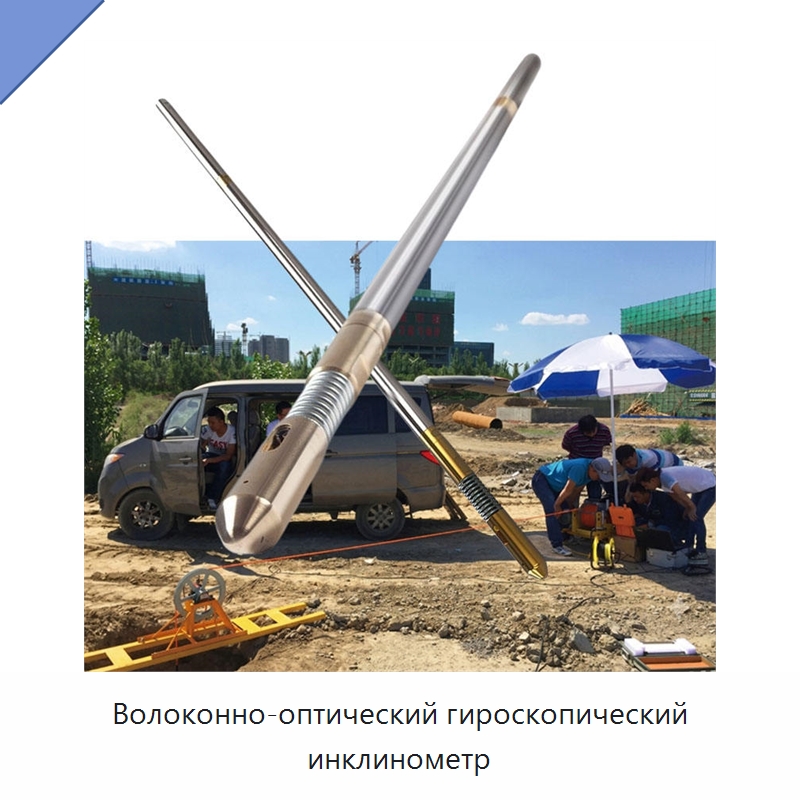

Волоконно-оптический гироскопический инклинометр

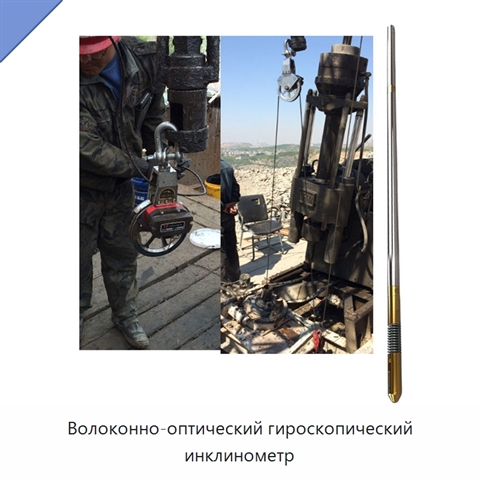

Гироскопический метод определения ориентации скважины не зависит от геомагнитного поля, поэтому измерения возможны при магнитных помехах, в зонах, богатых магнитными минералами, и внутри стальных труб. Датчик ускорения свободного падения используется для определения угла возвышения. Измерения выполняются по времени; время поиска направления на север составляет не более 2 минут. Диапазон угла наклона — 0–50°, точность — ±0,1°, разрешение — 0,01°. Азимутальный угол измеряется в диапазоне 0–360° с точностью ±2° и разрешением 0,1°; при углах возвышения свыше 1° географическая широта составляет 0° ± 50°. Допустимая глубина скважины — не более 2500 м, число записываемых точек — не более 300. Встроенная литиевая батарея обеспечивает до 10 часов работы при полном заряде. Команды подаются через проводной каротажный прибор, а результаты сохраняются во внутренней памяти и считываются после извлечения инструмента. Прибор можно спускать на стальном канате лебедки для отбора керна или в бурильной трубе. Наружные размеры подземного прибора — не более φ40 × 1380 мм без батарейного отсека, масса — не более 6 кг, стойкость к давлению — не более 25 МПа.
