Артикул: 142-243
Модель: НШЮ-91(2Ф)
Секция: Дополнительная

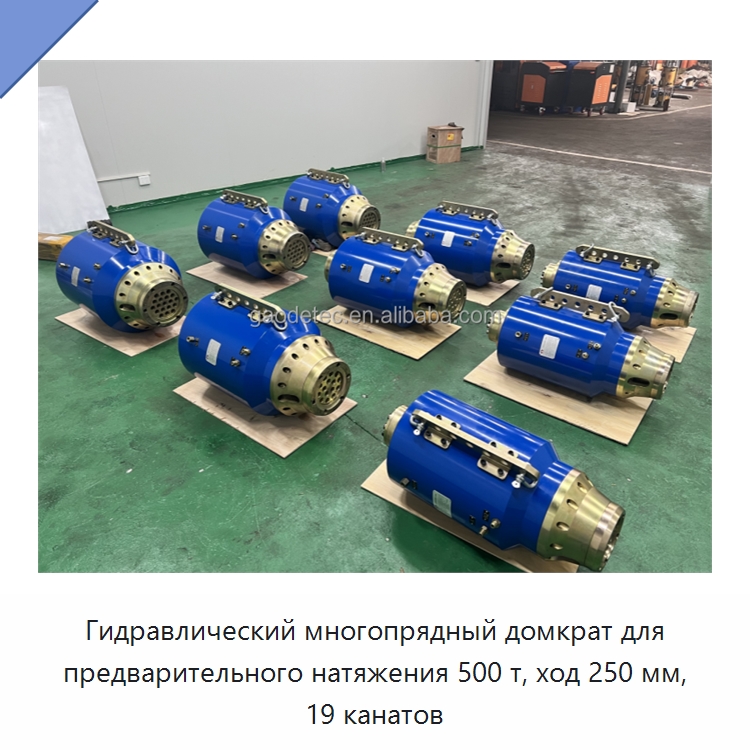

Гидравлический многопрядный домкрат для предварительного натяжения 500 т, ход 250 мм, 19 канатов
Гидравлический многопрядный домкрат служит для автоматического одновременного натяжения нескольких арматурных канатов в предварительно напряжённых конструкциях. Номинальное усилие натяжения составляет 5009 кН (500 т), ход — 250 мм, а номинальное давление масла — 56 МПа. Площадь натяжного поршня равна 894 см². Домкрат рассчитан на 19 канатов диаметром 15,7, 12,7 или 15,24 мм; габаритный размер составляет φ505 × 880 мм, масса — 782 кг. Корпус сердечникового типа выполнен с двумя масляными контурами и автоматическим инструментальным анкерным узлом. Встроенное устройство верхней запрессовки вводит клинья в анкерное отверстие без снятия усилия, уменьшая усадку канатов при разгрузке и сохраняя точность натяжения и надёжность анкеровки. Номинальное усилие верхней запрессовки равно 216 кН при давлении 10 МПа, площадь верхнего поршня — 216 см². Направляющая трубка подаёт канат в рабочее положение, подъёмная плита используется для подъёма оборудования, а такелажный компонент помогает при подъёме или фиксации. Домкрат может работать совместно с высоконапорной электрической насосной станцией мощностью 10 кВт. Объём масла станции составляет 155 л, подача — 10/5 л/мин, рабочее давление — 63/20 МПа, напряжение — трёхфазное 380 В, 50 Гц, применяемое гидравлическое масло — 46# или 36#, масса станции — 270 кг.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический многопрядный домкрат 500 т
Гидравлический многопрядный домкрат применяется для одновременного натяжения канатов при строительстве вантовых, подвесных и коробчато-балочных мостов, высотных зданий, подземных парковок, промышленных сооружений, плотин, автомагистралей и стволов.
Характеристики НШЮ-91(2Ф)
Модель (по базе 91Т)НШЮ-91(2Ф)
Материалсталь 45#
Максимальная высота880 мм
Источник питаниягидравлический
Типгидравлический домкрат
Гидравлический многопрядный домкрат 500 т - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим возможна донастройка технических характеристик, типоразмеров и комплектации НШЮ-91(2Ф) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Мы учитываем, что каждый проект индивидуален. В связи с этим возможна донастройка технических характеристик, типоразмеров и комплектации НШЮ-91(2Ф) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Дата последней проверки актуальности данных: 10.08.26
Данные о производителе и характеристиках проверены.
