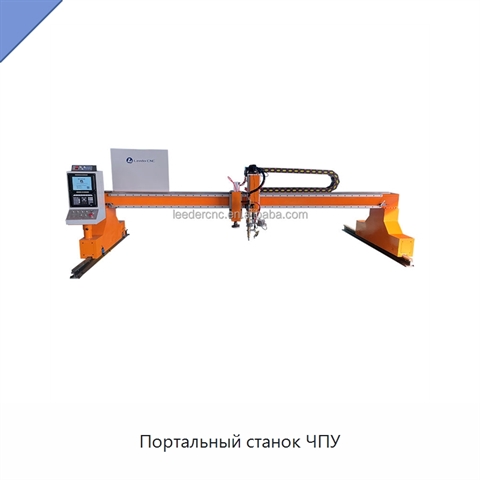

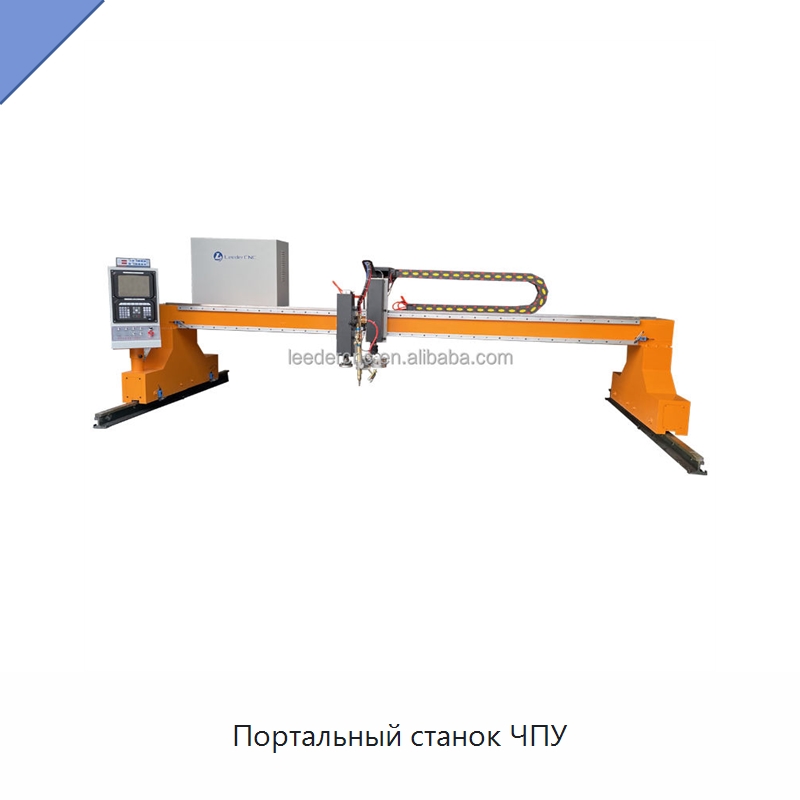

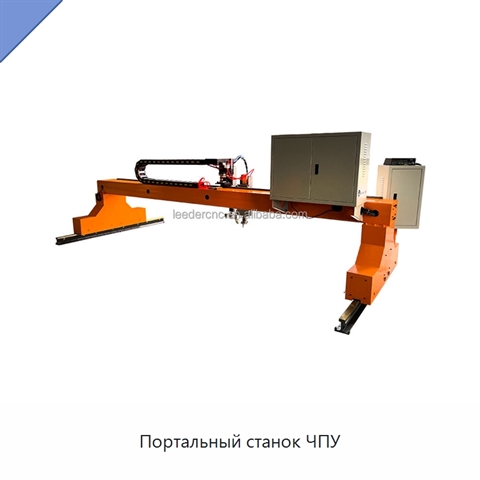

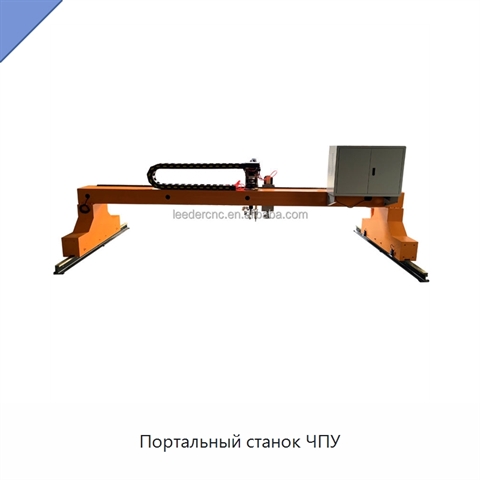

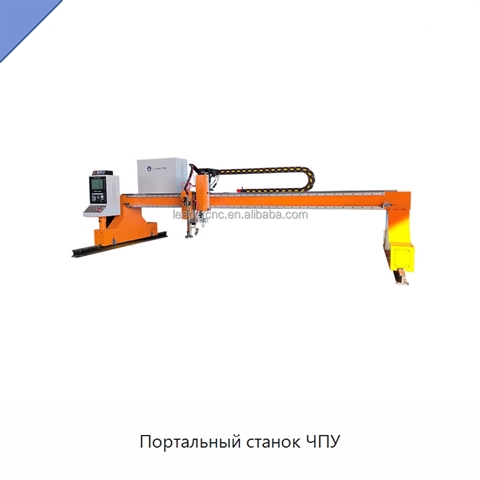

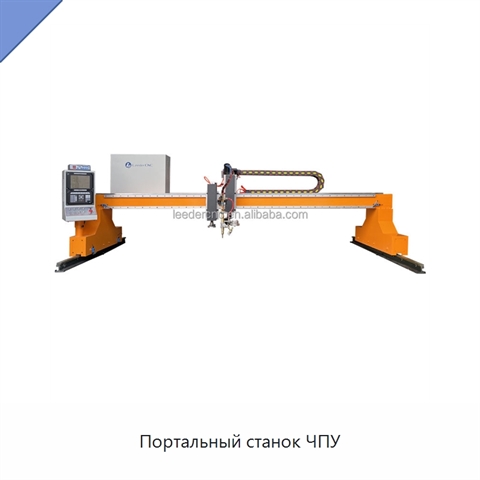

Портальный станок ЧПУ

Конструкция станка выполнена по портальной схеме: рама образована главной концевой балкой, вторичными боковыми балками и поперечной балкой. Каретка ЧПУ закреплена на передней части балки с помощью ползуна и перемещается по линейным направляющим через реечную передачу. Управление выполняется промышленным компьютером. Предусмотрены автоматическая регулировка высоты горелки, автоматический поджиг дуги, бесконтактный режим дуги и регулятор давления дуги. Для обработки доступны плазменная и газокислородная резка, а также сверление и маркировка. Плазменная дуга используется для углеродистой и нержавеющей стали, алюминия, меди и других металлических материалов; предельная толщина в этом режиме зависит от источника плазмы. Газокислородная резка предназначена для углеродистой стали: рабочий диапазон толщины составляет 6–200 мм, а при применении специальной горелки, сопла и специальных газов максимальная толщина достигает 300 мм. Газокислородный способ медленнее плазменного, но подходит для толстых стальных листов. Программирование выполняется с использованием международного языка ЧПУ G-кода. Файлы G-кода можно редактировать вручную, а автоматическое программирование и раскладка листа выполняются программными средствами. Скорость резки составляет 0–8000 м/мин, точность — ±0,2 мм/м.
