Артикул: 329-032
Модель: АЛР-17(5Е)
Секция: Дополнительная

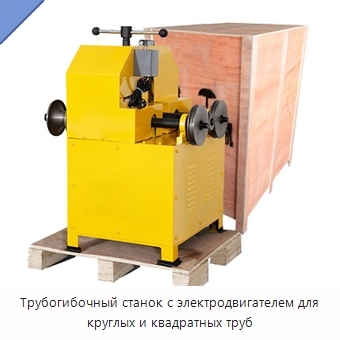

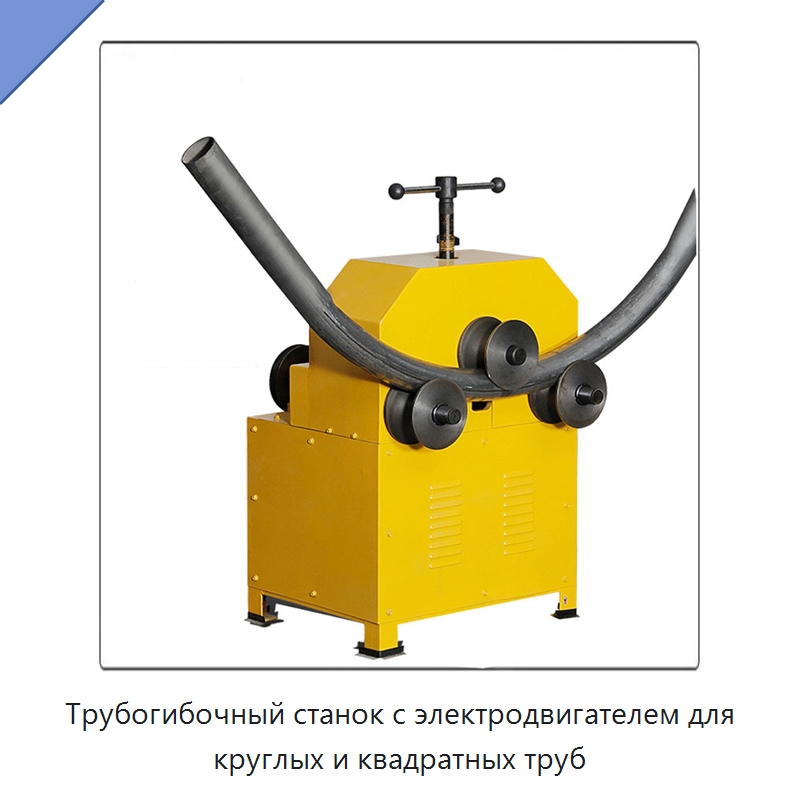

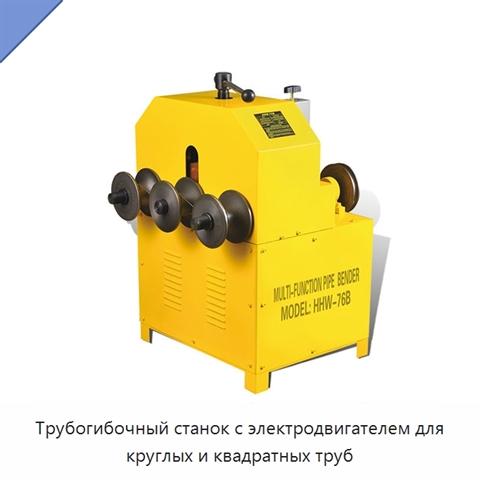

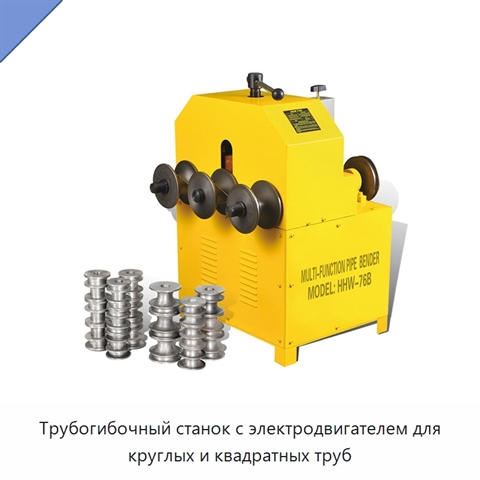

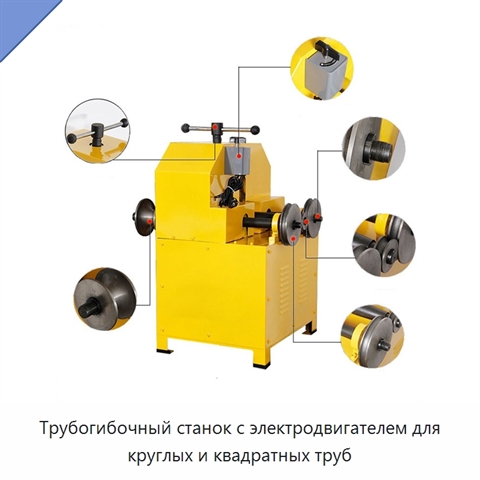

Трубогибочный станок с электродвигателем для круглых и квадратных труб

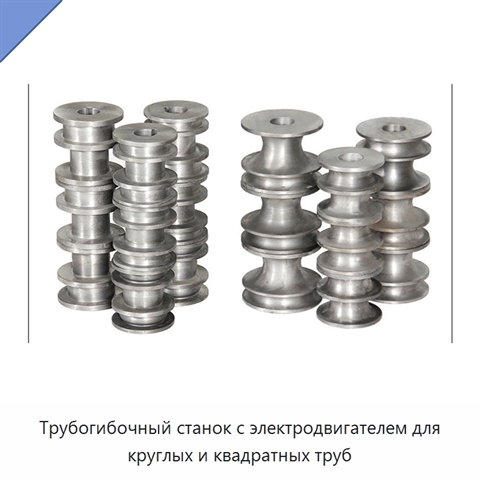

Трубогибочный станок выполняет гибку возвратно-поступательной прокаткой; радиус гибки регулируется. В конструкции привода применён корпус турбинного редуктора. Оборудование предназначено для гибки или прокатки труб с большим радиусом, включая круглые, тонкостенные квадратные и прямоугольные трубы из нержавеющей стали, с формированием дуги или полного круга. Переключатель управляет электродвигателем мощностью 1,5 кВт при напряжении 220 или 380 В. Подъём ведомого шкива регулируется вручную винтом верхнего вала для получения требуемого угла. Гибочные формы изготовлены из литой специальной стали; предусмотрены варианты для круглых и квадратных труб. Закрытая конструкция защищает внутреннюю структуру и обеспечивает безопасную эксплуатацию. Диапазоны размеров круглых труб составляют 19–76 мм и 16–76 мм, квадратных — 20–60 мм и 16–50 мм. Толщина стенки обрабатываемых труб составляет 0,5–2 мм. Размеры гибочных форм для круглых труб включают 19/22/25/32/38/51/63/76 мм и 16/19/22/25/32/38/51/63/76 мм, для квадратных труб — 20/25/30/40/50/60 мм и 16/19/22/25/30/38/40/50 мм. Масса станка составляет 235 или 242 кг, транспортировочная масса — 250 или 260 кг. Размер упаковки — 73 × 63 × 102 см.
Задать вопрос Искать на Baidu
Какую задачу решает трубогибочный станок
Трубогибочный станок применяют в декоративно-отделочных работах, метизной отрасли, в сфере транспортировки трубопроводов и особенно при строительстве теплиц.
Характеристики АЛР-17(5Е)
Модель (по базе 91Т)АЛР-17(5Е)
Автоматизацияполуавтоматическая
Точность гибки (град.)0,1
Основные компонентыдвигатель
Материал / обрабатываемый металлуглеродистая сталь, нержавеющая сталь, алюминий
Трубогибочный станок - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации АЛР-17(5Е) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации АЛР-17(5Е) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Данные проверены на актуальность: 02.10.26
Информация о производителе и характеристиках подтверждена.
Люди, которые искали Трубогибочный станок, также смотрели:

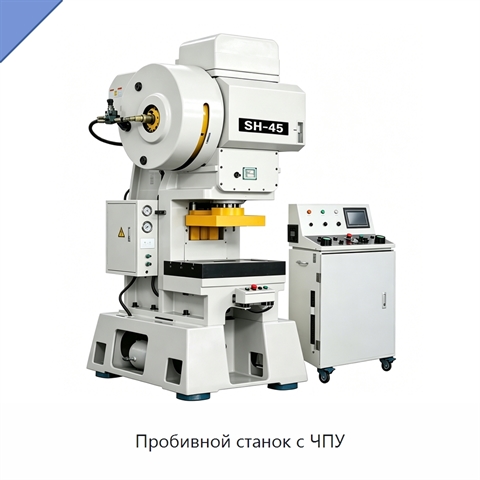

+2 фотоПробивной станок с ЧПУ
Модель: КЭС-88(5П)
Станок имеет пневматический источник питания. Рабочее напряжение составляет 380 В.

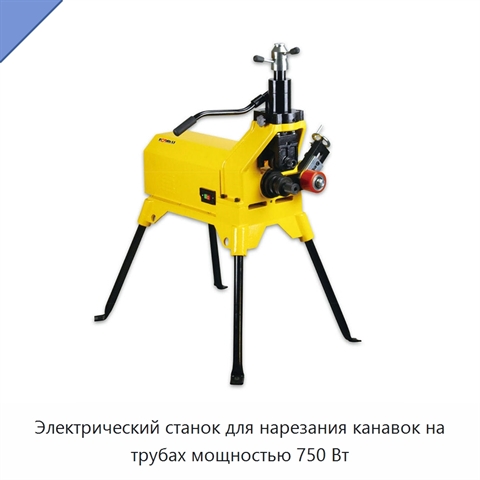

+4 фотоЭлектрический станок для нарезания канавок на трубах мощностью 750 Вт
Модель: ЯРШ-19(5Ю)
Станок предназначен для обработки труб диаметром 50,8–304,8 мм.

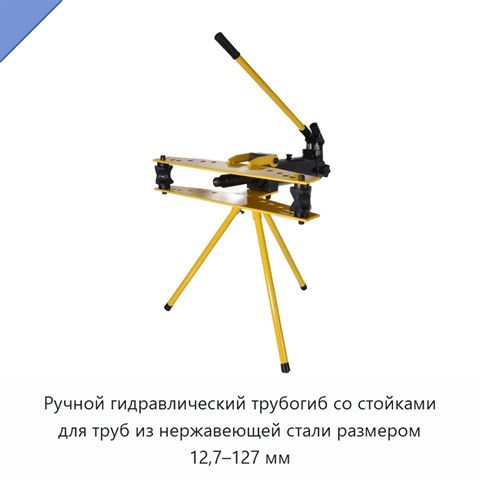

+3 фотоРучной гидравлический трубогиб со стойками для труб из нержавеющей стали размером 12,7–127 мм
Модель: БЖИ-72(2Я)
Максимальный угол составляет 90°. Формы изготовлены из высокопрочного шаровидного чугуна, который по сравнению с обычным чугуном обладает большей прочностью, пластичностью и долговечностью. Оборудование также применяют для кондукторных и газовых труб. Оборудование используют с трубами, по которым жи

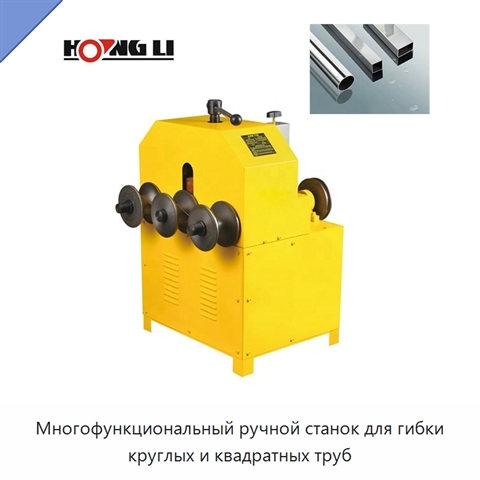

Многофункциональный ручной станок для гибки круглых и квадратных труб
