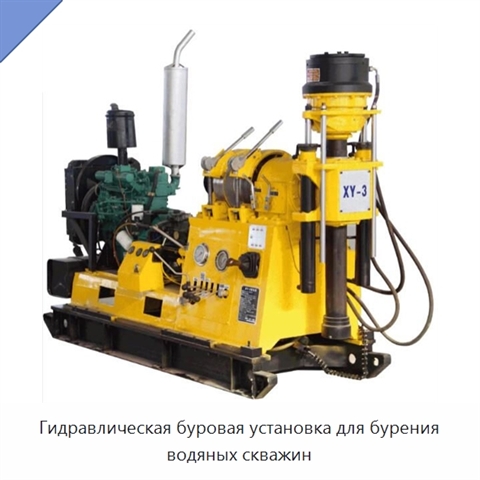

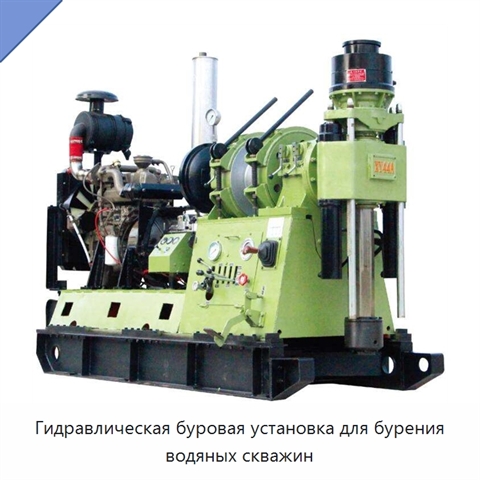

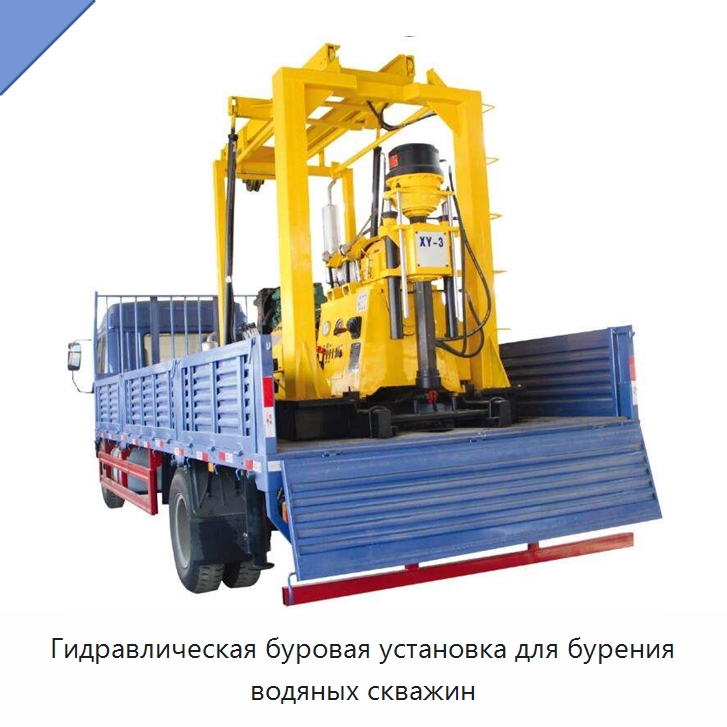

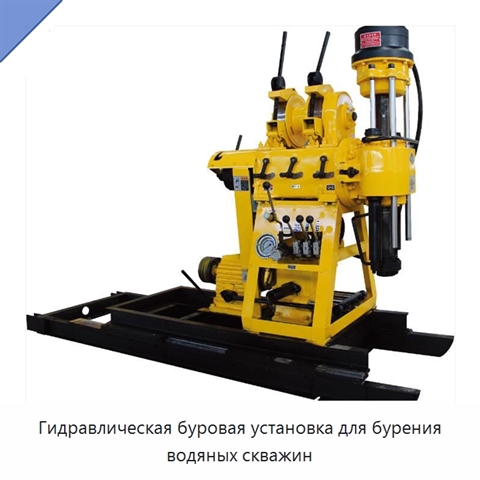

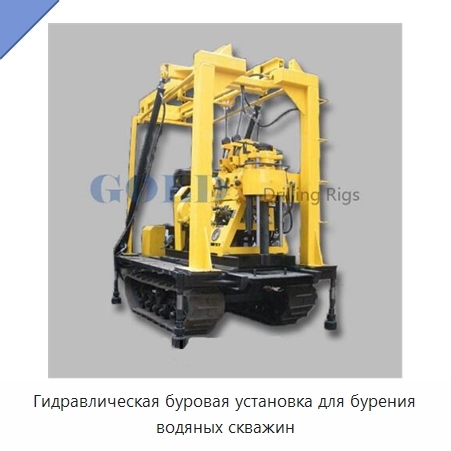

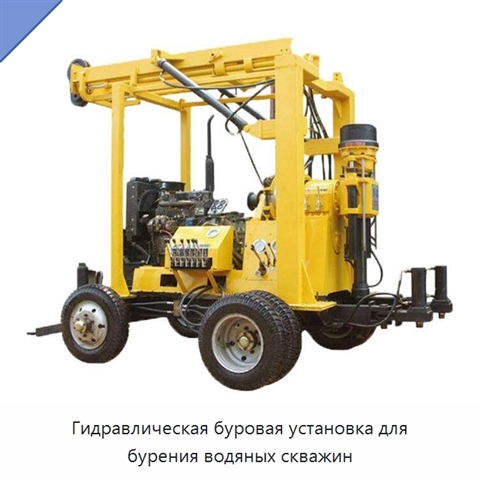

Гидравлическая буровая установка для бурения водяных скважин

Гидравлическая буровая установка рассчитана на глубину бурения до 600 м. Диаметр буровой штанги составляет 60 мм, конечного отверстия — 75 мм, максимальный диаметр открытого отверстия — 300 мм. Угол бурения регулируется в диапазоне от 90° до 65°. Масса без силового агрегата — 1600 кг, габариты — 2,5 × 0,9 × 1,8 м. Шпиндель имеет частоту вращения 30–1050 об/мин при прямом вращении и 29–137 об/мин при обратном, ход 600 мм и внутренний диаметр 96 мм. Его грузоподъёмность составляет 6000 кг. Лебёдка обеспечивает максимальную однотросовую грузоподъёмность 4000 кг и скорость подъёма 0,5–1,9 м/с; диаметр троса — 12,5 мм, длина троса — 50 м, диаметр барабана — 300 мм, диаметр тормоза — 90 мм. Грязевой насос имеет производительность 250 л/мин и рабочее давление 0,8 МПа, диаметр входной трубы 75 мм и выходной трубы 50 мм. Сдвоенный шестерёнчатый масляный насос обеспечивает переднюю подачу 63 л/мин при давлении 20 МПа и заднюю подачу 25 л/мин при давлении 20 МПа. Установка оснащена нормально закрытым гидравлическим патроном; шпиндель и лебёдка могут работать раздельно. Коробка передач имеет десять ступеней частоты вращения и дистанционное переключение. Внутренний диаметр шпинделя позволяет использовать шестигранные буровые штанги.
