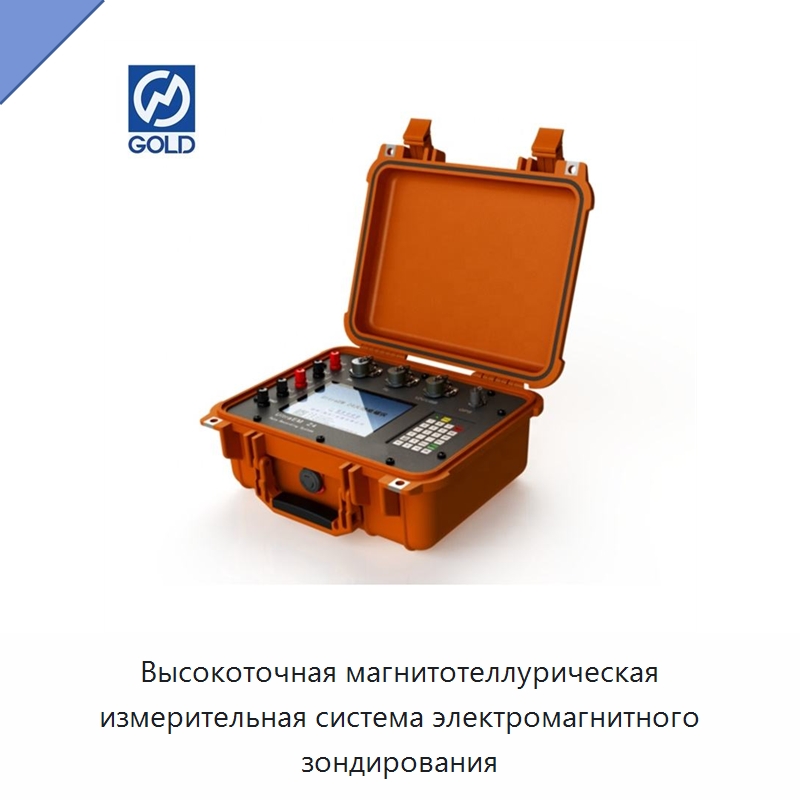

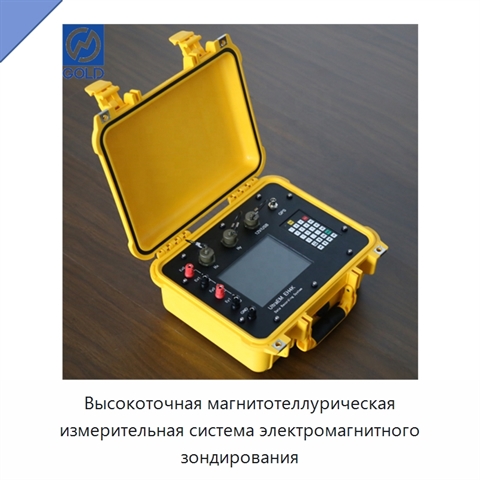

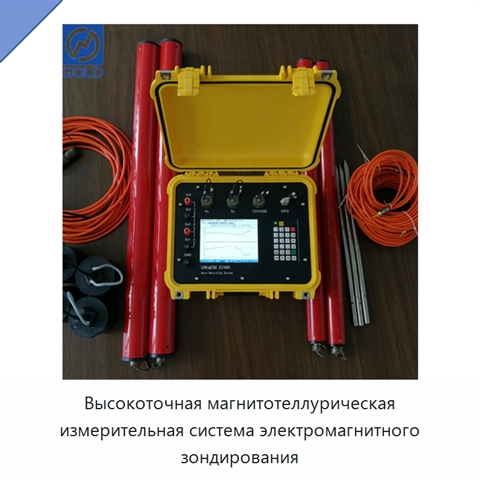

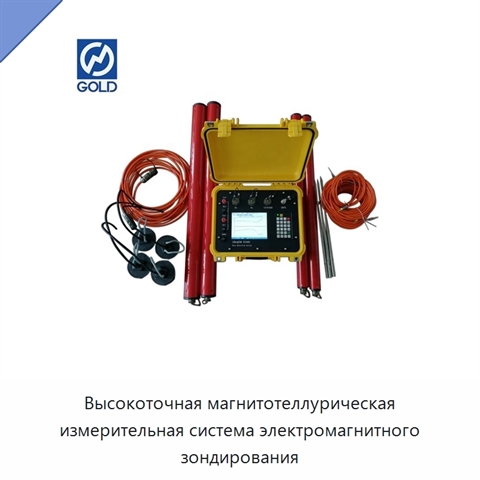

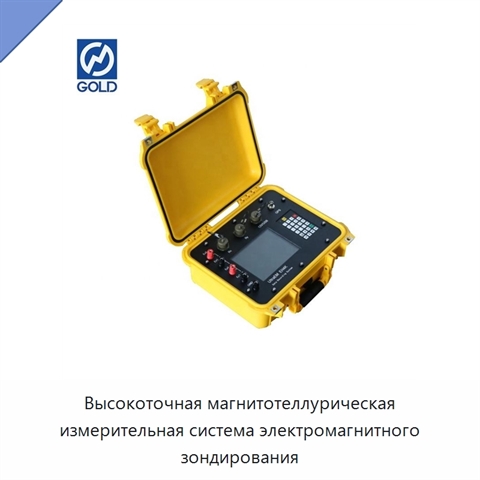

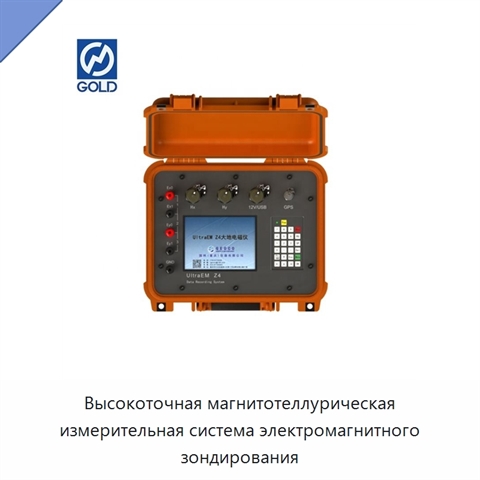

Высокоточная магнитотеллурическая измерительная система электромагнитного зондирования

Магнитотеллурическая измерительная система работает в смешанном режиме с естественными и искусственными источниками и поддерживает их совместный сбор. Она выполняет высокочастотное, аудиомагнитотеллурическое, длиннопериодное и широкополосное зондирование. Предусмотрены скалярные измерения для быстрых обследований и тензорные измерения двумерных и трёхмерных геологических структур. Система обеспечивает параллельный сбор данных в реальном времени с пятью частотами дискретизации: 192 кГц, 24 кГц, 2,4 кГц, 150 Гц и 15 Гц. Используется 32-разрядный высокоскоростной аналого-цифровой преобразователь с максимальной частотой дискретизации 192 квыб./с. Динамический диапазон системы составляет 160 дБ, полоса пропускания — от постоянного тока до 92 кГц, входной диапазон — 10 В пик-пик. Уровень шума ниже 5 нВ/√Гц при 24 кГц. Входной импеданс электрического канала превышает 10 МОм, магнитного канала — 20 кОм. Коэффициент усиления устанавливается на уровнях 0, 12, 24 и 36 дБ, при этом уровень 24 дБ программируется. Потребляемая мощность не превышает 10 Вт при питании постоянным током 12 В. Размеры прибора составляют 26 × 17,3 × 10,6 см, масса — 4,0 кг, степень защиты — IP67. Система оснащена промышленным жидкокристаллическим дисплеем диагональю 6,5 дюйма, яркостью 1200 кд/м² и накопителем объёмом 32 ГБ. Батарея имеет напряжение 12,6 В и ёмкость 13,4 А·ч, обеспечивая до 16 часов непрерывной работы. Питание возможно от внешней батареи или адаптера 12 В.
