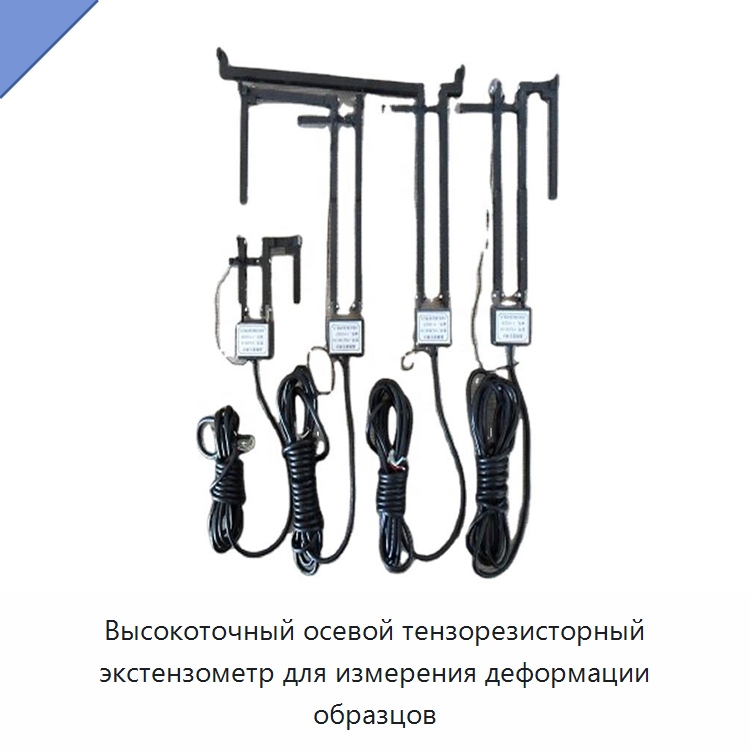

Высокоточный осевой тензорезисторный экстензометр для измерения деформации образцов

Высокоточный осевой экстензометр тензорезисторного типа предназначен для измерения деформации образцов в пределах измерительной базы. Он может работать в составе системы измерения деформации совместно с измерительным усилителем и тензорезистором; сформированный сигнал передаётся на компьютер или функциональный регистратор для обработки данных и построения кривых испытаний. Конструкция включает кромку, рычаг и упругий элемент. На упругом элементе закреплена группа тензорезисторов, соединённых по полной мостовой схеме. При испытании кромка экстензометра перемещается относительно образца, вызывая деформацию упругого элемента, после чего мостовая схема формирует выходной сигнал деформации. На передней части опорного рычага установлен механизм позиционирования измерительной базы с точной фиксацией штифтом. Длина базы составляет 25, 50, 100, 200, 250 или 500 мм, а диапазон измерения — 2,5, 5 или 10 мм. Предусмотрены коэффициенты ослабления полного диапазона 1, 2, 5 и 10; при работе с измерительным усилителем возможно измерение полного диапазона без деления на уровни. Полное мостовое сопротивление составляет 350 Ом, чувствительность выхода — не менее 1,5 мВ/В, нелинейность — не более ±0,5 % полной шкалы, напряжение питания моста — 3–12 В.
