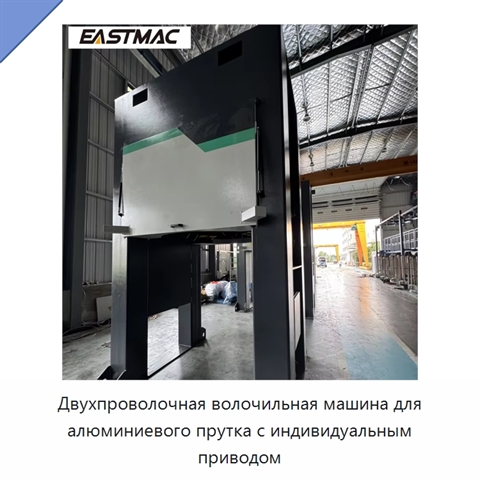

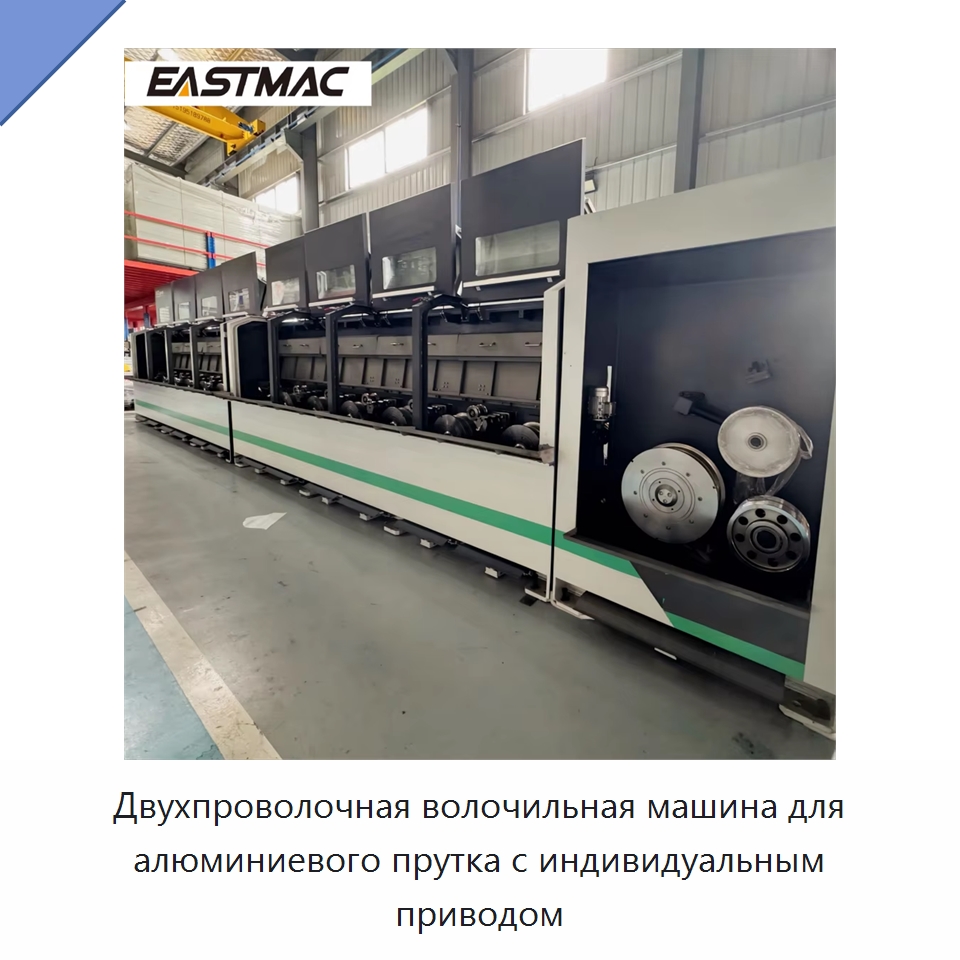

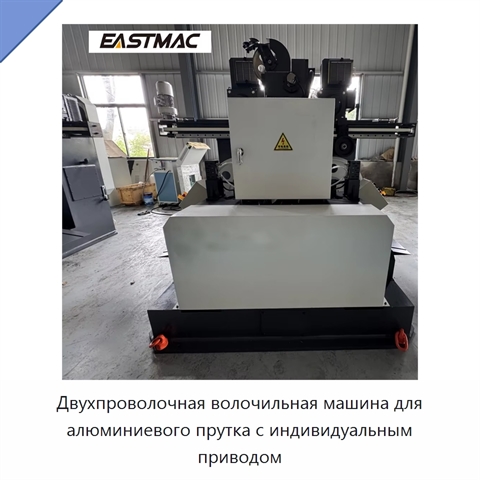

Двухпроволочная волочильная машина для алюминиевого прутка с индивидуальным приводом

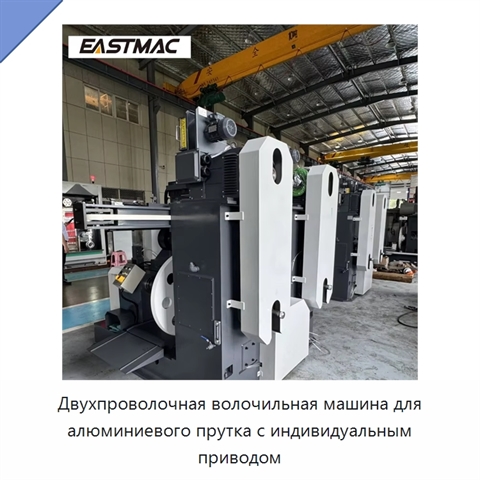

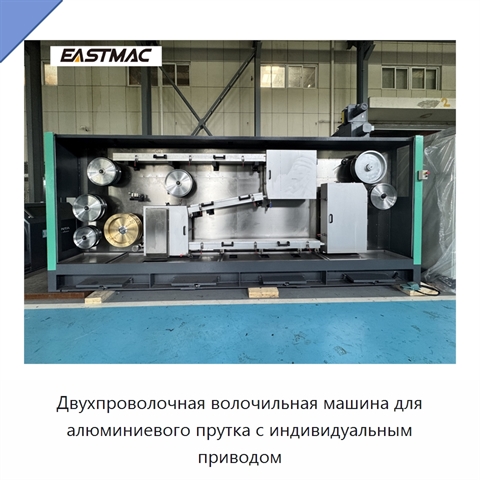

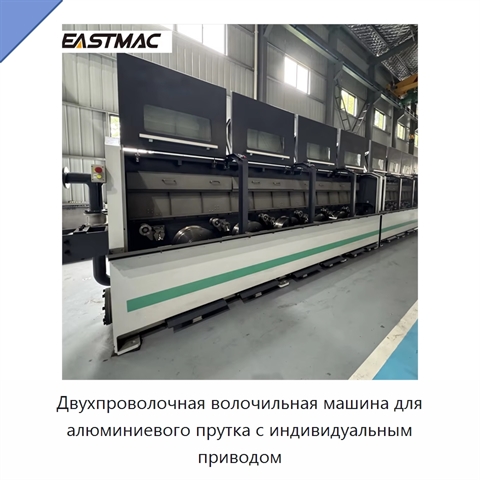

Два алюминиевых прутка диаметром 9,5 мм подаются с бухты массой 2 т через разматыватель, проходят волочильную машину и танцующий ролик, после чего наматываются двойным приемным устройством на бобины. Волочильная машина имеет двухсекционный сварной корпус с термообработкой; в каждой секции установлено по шесть волочильных барабанов. Барабаны изготовлены из легированной стали, покрыты карбидом вольфрама, термообработаны и имеют твердость HV ≥ 850. Каждый барабан оснащен кнопкой толчкового управления для заправки волоки и устройством защиты от обратного хода. Двойное приемное устройство оснащено двумя сервомоторами переменного тока мощностью по 30 кВт, двигателем траверсы мощностью 1,1 кВт, двумя ограничительными двигателями переменного тока мощностью по 30 Вт и двигателем смены бобин мощностью 0,75 кВт. Дисковый тормоз преобразует пневматическое давление в гидравлическое. Загрузка, выгрузка и зажим бобин, а также предохранительные пальцы управляются пневматически; ширина раскладки и шаг проволоки регулируются. Отжигатель обрабатывает две проволоки диаметром 1,8–4,8 мм при скорости линии 35 м/с. Его привод включает четыре сервомотора переменного тока мощностью по 18,5 кВт. Максимальный ток отжига составляет 8000 А постоянного тока, а максимальное напряжение — 80 В постоянного тока. Мощность отжигателя составляет 640 кВА. Контактный шкив имеет диаметр 500 мм, отжиг выполняется сопротивлением в трех зонах. Линия оснащена системой охлаждения вала отжигателя, фильтрационной системой отжигочной жидкости с баком, системой охлаждения и фильтрации эмульсии с баком, электрическим шкафом управления, парогенератором и машиной для заострения. Моталка с опусканием проволоки использует эксцентриковый вращательный механизм, формирующий укладку в форме цветка сливы; ее главный двигатель управляется системой переменного тока. Оборудование имеет 13 проходов волочения, направление работы — слева направо, уровень шума — менее 85 дБА без учета главного двигателя, мощность оборудования — 1200 кВА.
