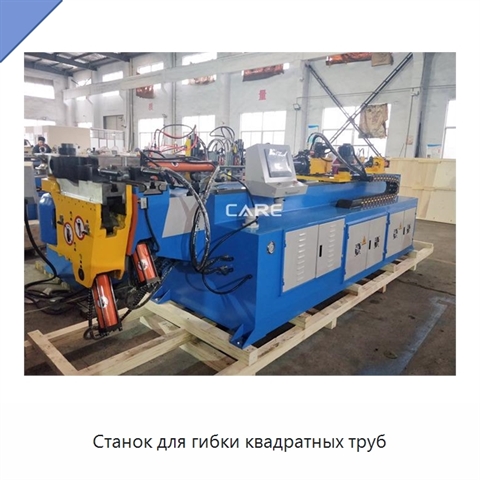

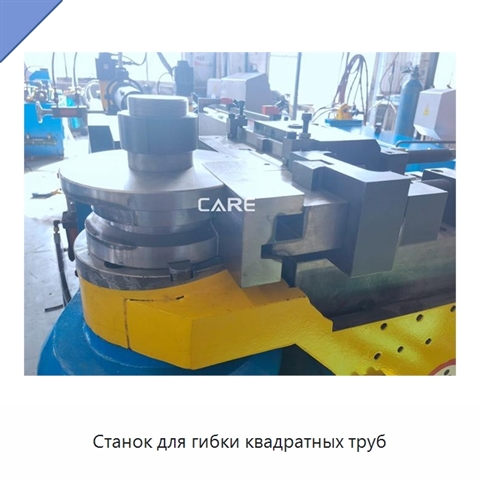

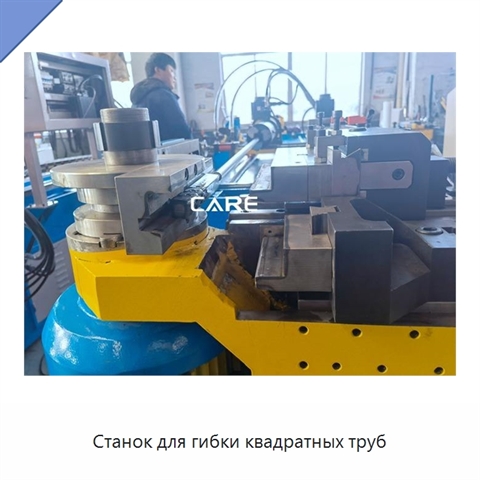

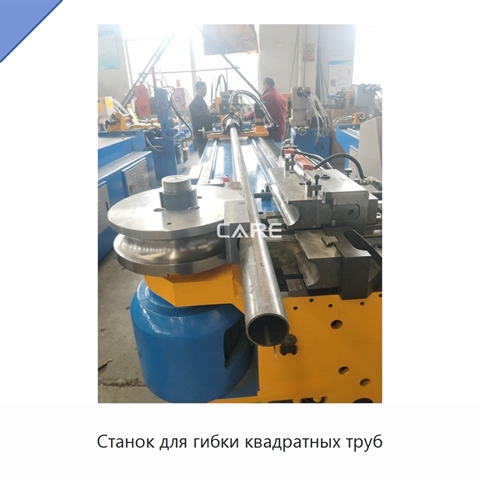

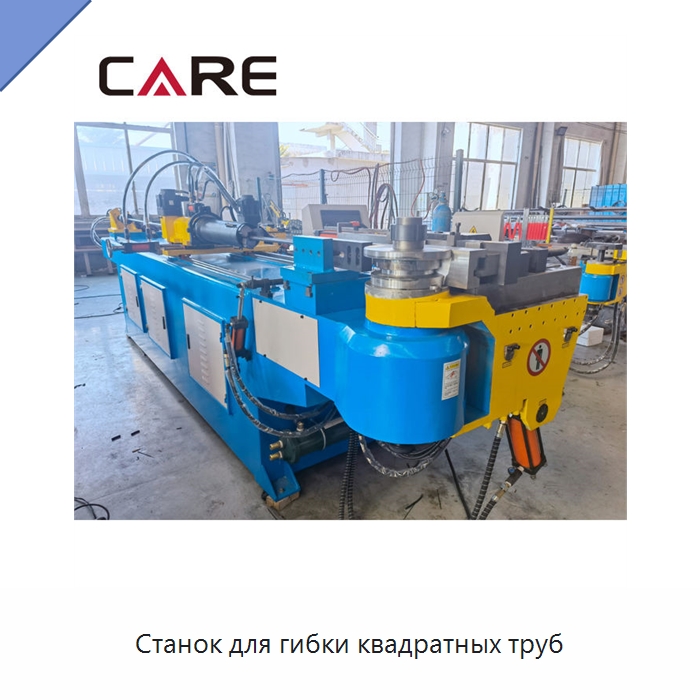

Станок для гибки квадратных труб

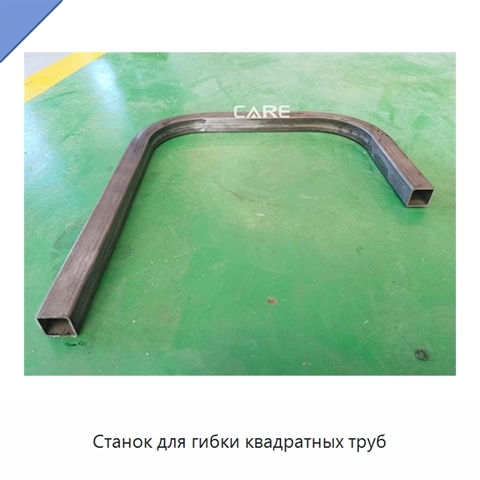

Станок оснащён интерактивным сенсорным экраном PLC, через который выбирают автоматический или ручной режим работы; предусмотрены системная диагностика и несколько языков интерфейса. Стандартное направление гибки — по часовой стрелке. Зажимная и прижимная матрицы используют полностью гидравлический зажим с опусканием, а прижимная матрица прямого действия имеет клапан регулировки скорости. Память рассчитана на 500 программ, в каждой допускается до 32 гибов. Для осей Y, B и C предусмотрена независимая настройка скоростей, а для каждого угла гибки можно задавать компенсацию упругого возврата материала. Перед последним гибом труба автоматически освобождается. Рабочий цикл запускается ножной педалью, охлаждение выполняется воздушной системой. Станок выполняет гибку труб из стали, нержавеющей стали, алюминия, титана и латуни. В комплект входят один набор оснастки для гибки протяжкой, кронштейн для скребковой матрицы, стержень оправки, руководство по эксплуатации и обслуживанию, а также ящик с регулировочными инструментами. Максимальная длина гибаемой трубы составляет 3050 мм, максимальный радиус гибки — 300 мм, максимальный угол — 185°, число гибов за один процесс — 16. Скорость гибки достигает 30°/с, вращения — 180°/с, подачи — 700 мм/с; точность угла гибки и угла вращения составляет ±0,1°, точность длины подачи — ±0,1 мм. Давление масляного пресса — 14 МПа. Масса станка — 2950 кг, габариты (Д × Ш × В) — 570 × 108 × 130 см. Стандартная оснастка изготовлена из стали 45#.
