Артикул: 187-095 Модель: ЯПС-17(2Т) Секция: Дополнительная

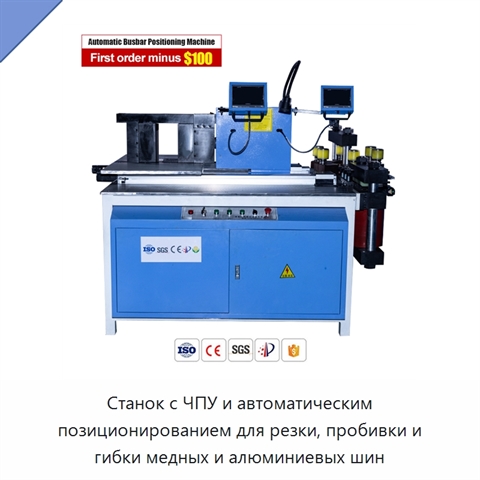

Станок с ЧПУ и автоматическим позиционированием для резки, пробивки и гибки медных и алюминиевых шин

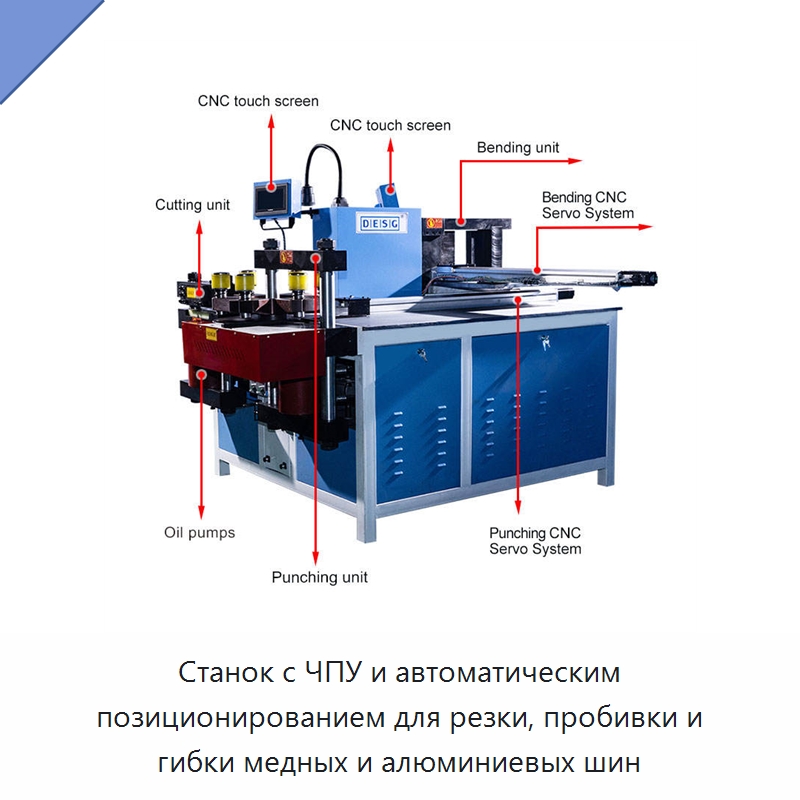

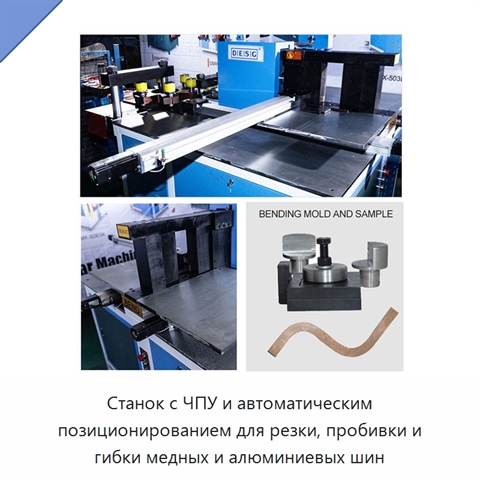

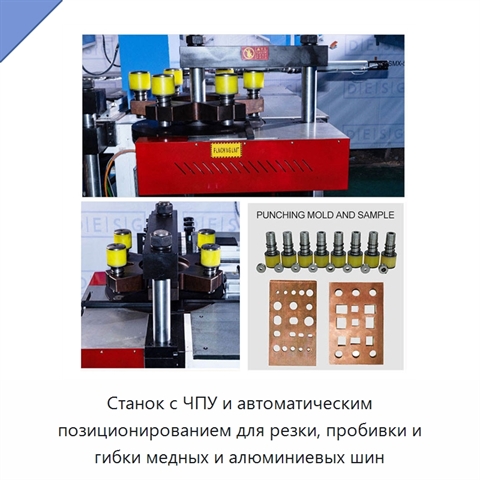

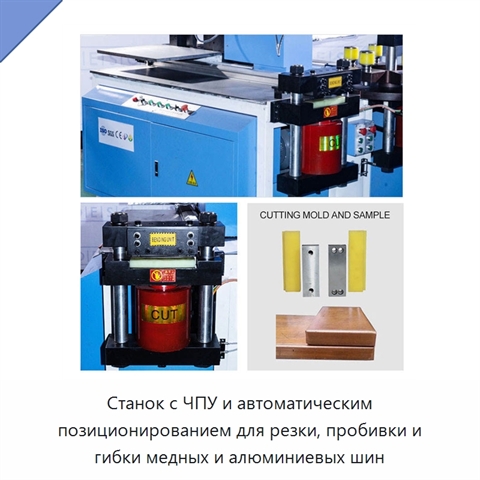

Станок объединяет три независимо работающие станции — пробивную, режущую и гибочную. Для них предусмотрены три отдельные гидравлические системы, что позволяет выполнять операции одновременно. На каждой станции допускается обработка шин толщиной до 16 мм и шириной до 260 мм. Максимальное усилие пробивки и гибки составляет по 500 кН, а резки — 800 кН. Пробивной узел оснащён встроенным поворотным столом на шесть штампов, поэтому частая замена оснастки не требуется. Диапазон диаметров отверстий составляет от 4,3 до 36 мм; также выполняются продолговатые отверстия. Координаты нескольких отверстий с различным расположением вводятся напрямую, а для типовых схем доступны шаблоны на 1, 2 и 4 отверстия. Эффективный ход пробивного узла равен 2200 мм по оси X и 1200 мм по оси Y. Сервосистема и ПЛК обеспечивают последовательное позиционирование без предварительной разметки. Режущий узел имеет двухстоечную конструкцию с двумя вертикально и параллельно установленными ножами, формирующими ровную кромку без заусенцев и отходов. Можно задать одинаковую длину для серии деталей, различные длины для нескольких деталей либо отдельную длину для единичной заготовки; эффективный ход по оси X составляет 1200 мм. Горизонтальная и вертикальная гибка выполняется после смены оснастки, при этом оператор вводит требуемый угол и толщину медной или алюминиевой шины. Ход упора гибочного узла равен 1000 мм. Сенсорные экраны сохраняют наборы размеров для пробивки и гибки, позволяя повторно вызывать их без редактирования. Система автоматически рассчитывает длину реза, угол и точку гиба. Габаритные размеры станка — 2100 × 1710 × 1670 мм.
Наименование производителяHigh Quality Automatic Positioning Cnc Copper Busbar Machine 3 in 1 Busbar Bending Cutting and Punching Machine, Cnc New Energy Copper Busbar Wire Forming Bending and Punching Machine Metal Cutting Machinery Bus Bar Processor Machine, Hydraulic Bus bar Machine for Copper Aluminum Cutting Machine 3 in 1 CNC Busbar Cutting Punching Bending Machine, High Quality Cnc Copper Busbar Machine Automatic Positioning Hydraulic Busbar Cutting Punching Bending Machine, High Efficiency Servo Motor Automatic Positioning Busbar Machine Cnc Copper Busbar Punching Machine
Задать вопрос Искать на Baidu

Какую задачу решает станок с ЧПУ для обработки шин

Станок используется для обработки медных и алюминиевых шин при изготовлении распределительных устройств, электрических шкафов и панелей управления.

Характеристики ЯПС-17(2Т)

Модель (по базе 91Т)ЯПС-17(2Т)
Наличие ЧПУс ЧПУ, обычное исполнение
Функциярезка, гибка, пробивка
Максимальная толщина (мм)16 мм
Максимальная ширина (мм)260 мм
Напряжение380 В, 220 В, 415 В (настраиваемое исполнение), 380 В (настраиваемое исполнение)
Станок с ЧПУ для обработки шин - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ЯПС-17(2Т) под условия применения (руками первого изготовителя или собственного производства в России).

Дата актуализации информации: 13.08.26

Производитель и параметры оборудования проверены.
