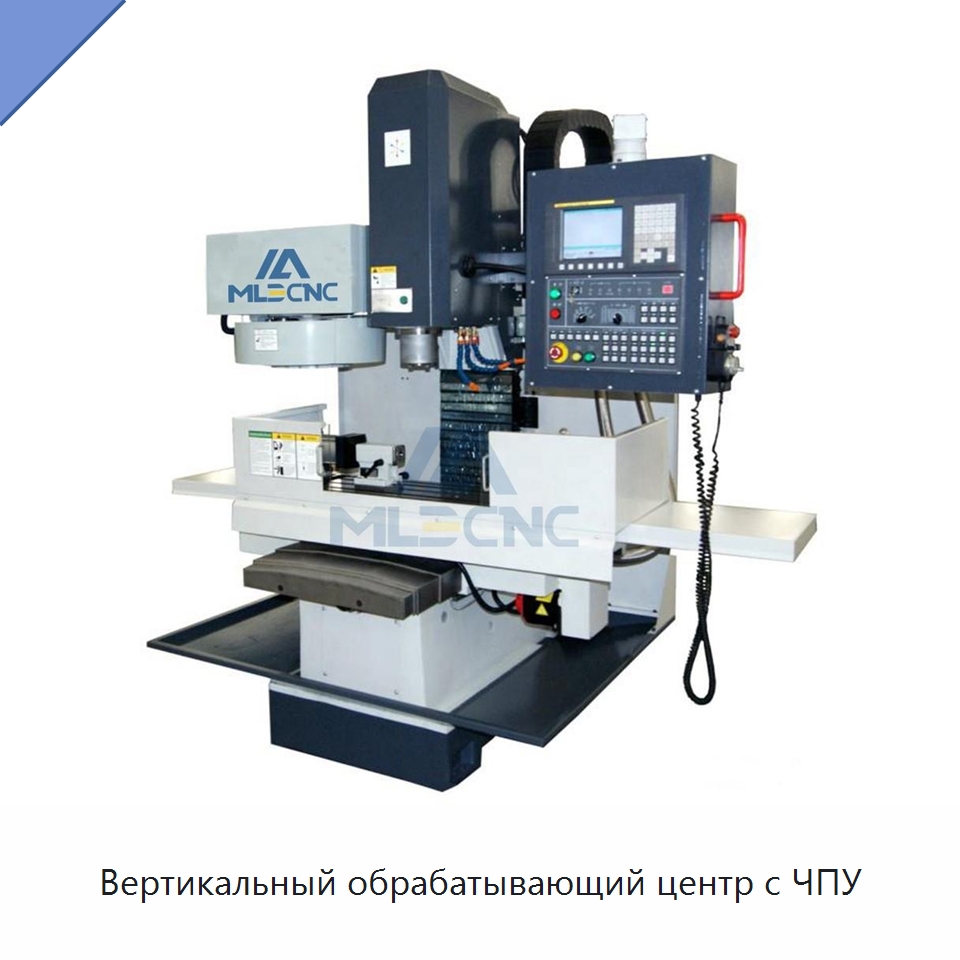

Вертикальный обрабатывающий центр с ЧПУ

Name: Вертикальный обрабатывающий центр с ЧПУ
SKU: 504-657

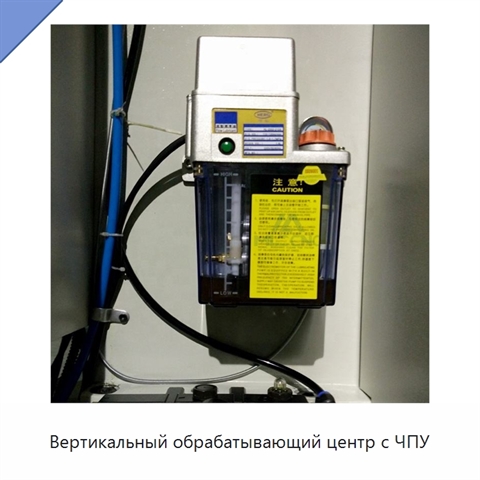

Обрабатывающий центр выполнен на жесткой конструкции из высокопрочного чугуна; стабильность микроструктуры поддерживает точность работы при длительной эксплуатации. Формовочная смесь на основе смоляного песка, обработанного плавкой в электропечи, повышает жесткость конструкции. Широкие направляющие обеспечивают повышенную износостойкость, а шарико-винтовые передачи с опорами на обоих концах поддерживают стабильную точность перемещений. Рабочий стол размером 1250 × 360 мм выдерживает нагрузку до 430 кг и оснащен тремя Т-образными пазами шириной 14 мм с шагом 80 мм. Расстояние от торца шпинделя до поверхности стола регулируется в диапазоне 100–580 мм, а расстояние от оси шпинделя до направляющей колонны составляет 460 мм. Шпиндель работает в диапазоне 60–8000 об/мин и оснащен двигателем мощностью 5,5 кВт. Скорость быстрого перемещения по осям достигает 18 000 мм/мин, рабочая подача составляет 2,5–3000 мм/мин. Предусмотрены автоматическая смена инструмента, система автоматической смазки, теплообменник и система охлаждения. Максимальная длина инструмента составляет 200 мм, максимальная масса инструмента — 5 кг. Габариты станка равны 225 × 185 × 225 см, масса — 2800 кг.

Наименование производителя

High Ragidity Precision Low Cost 3 Axis Vertical Machining Center XH7126 XH7136 CNC Milling Machine, Xk 7136 Vertical CNC Milling Machine High Precision Heavy Duty Automatic Tool Magazine 16 Single Spindle Customized Indonesia, Aluminum Vertical CNC Milling Machine XK7136 Taiwan Famous Brand Knife Library 16t Single BT40 Precision Machining Center 3/4, XK7136c Cnc Milling Machine Price Bt40 Spindle 8000rpm Speed Factory Automatic Vertical Machining Center High Reliability, XK7136cnc Milling Machining Aluminum Cnc Mori Seiki and Vmc 1160l Metal Cnc Vmc Milling Machine

Задать вопрос Искать на Baidu

Какую задачу решает обрабатывающий центр

Обрабатывающий центр применяют для сверления, расширения отверстий, развертывания, обработки фасок и нарезания резьбы, а также для фрезерования плоских, ступенчатых и наклонных поверхностей, пазов, кривых, криволинейных поверхностей и кулачков.

Нарезка резьбы

Сверление отверстий

Фрезерование материалов

Характеристики ДВЭ-74(9Ж)

Модель (по базе 91Т)ДВЭ-74(9Ж)

Точность позиционирования±0,015; ±0,008

Повторяемость (x/y/z) (мм)±0,008; ±0,005

Перемещение стола по оси X (мм)800; 600; 1000

Перемещение стола по оси Y (мм)400, 320

Перемещение стола по оси Z (мм)500; 450; 400

Напряжение380 В; 220 В

Обрабатывающий центр - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ДВЭ-74(9Ж) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
