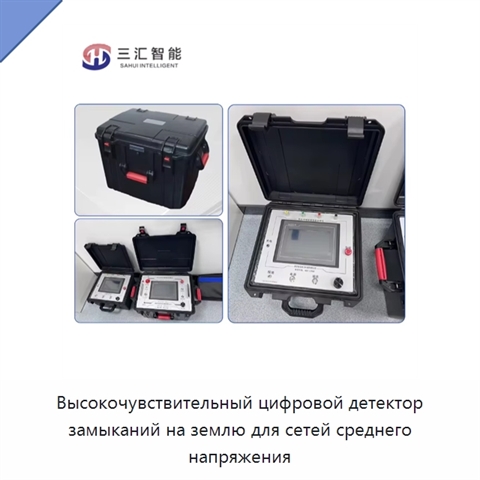

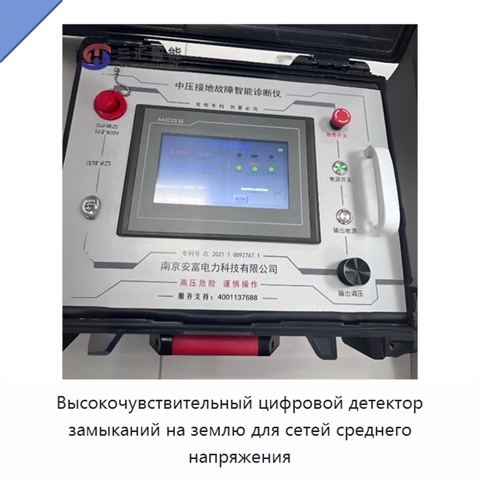

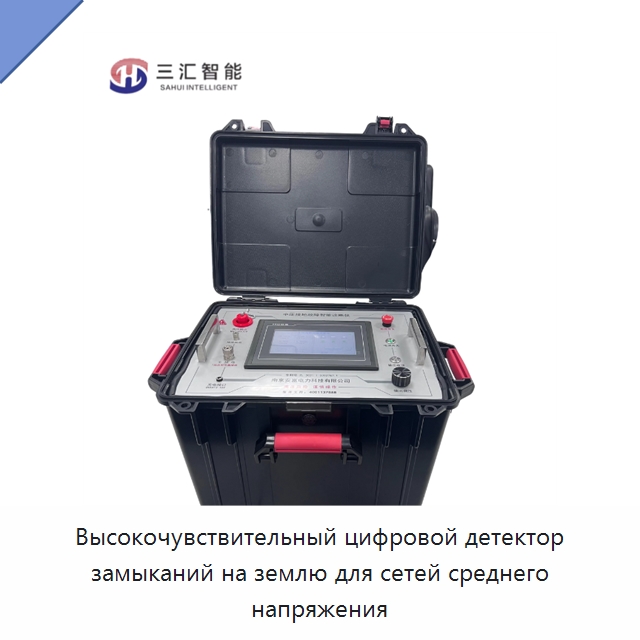

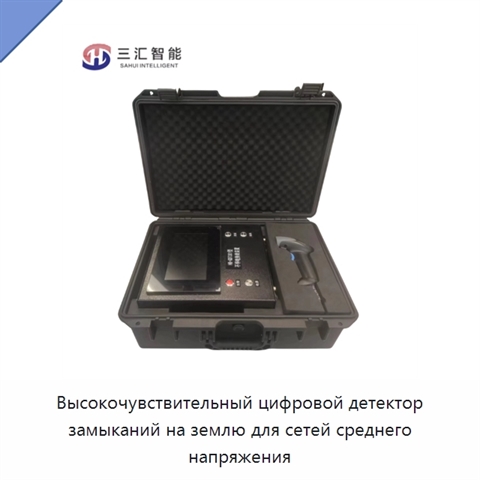

Высокочувствительный цифровой детектор замыканий на землю для сетей среднего напряжения

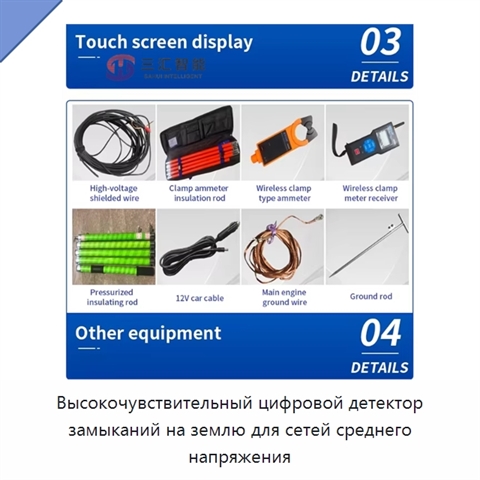

Высокочувствительный цифровой детектор работает в режиме диагностики переменного тока, который автоматически различает высокоомное и низкоомное заземление по коэффициенту мощности, связанному с реактивным током. Сигналогенератор подаёт переменное напряжение между изолированными линиями с повреждением и землёй, а беспроводные токовые клещи, соединённые с приёмником сигнала, отслеживают направление тока. Выходное напряжение настраивается ручной рукояткой отдельно для каждого режима: 0–4400 В переменного и 0–6300 В постоянного тока. Выходной ток поддерживается постоянным в диапазоне 0–180 мА, его максимальное значение составляет 200 мА, а регулировка выполняется внутри корпуса. Выходная мощность равна 700 Вт, измерительный импеданс составляет менее 100 кОм и зависит от помехового тока на месте измерений. Предусмотрена экранированная высоковольтная линия длиной 25 м. Размеры устройства составляют 460 × 380 × 320 мм, общая масса — 25 кг. Рабочая температура находится в диапазоне от −8 до 55 °C при относительной влажности 20–85 %, температура хранения — от 5 до 30 °C при влажности 20–65 %.
