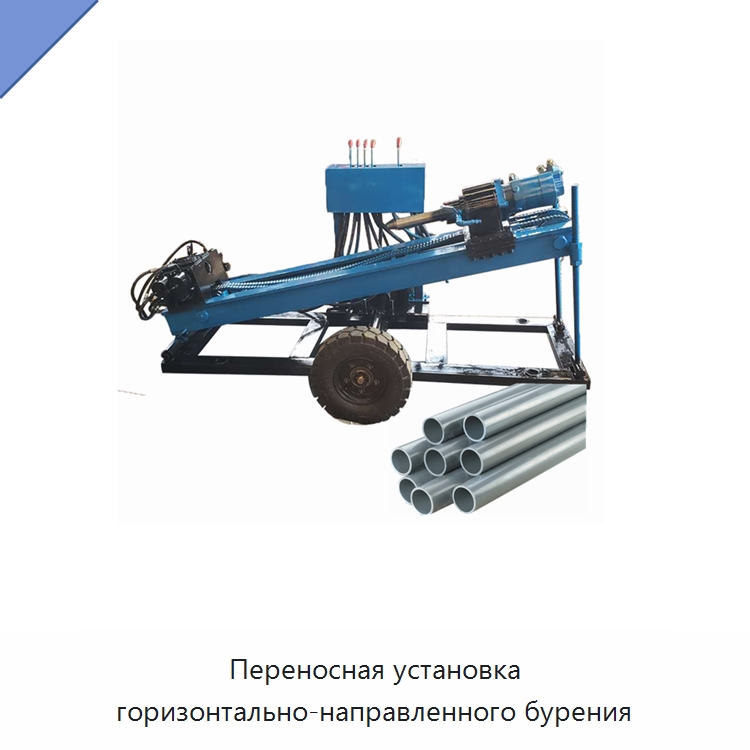

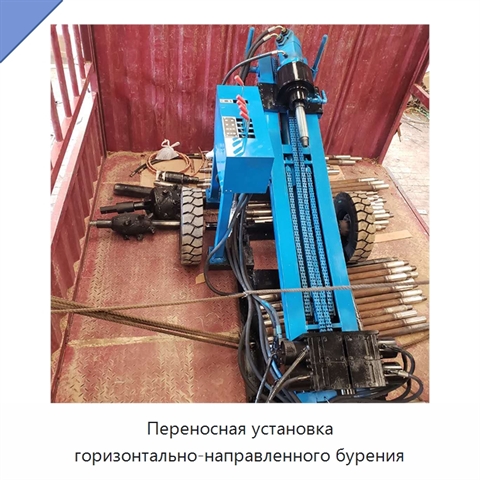

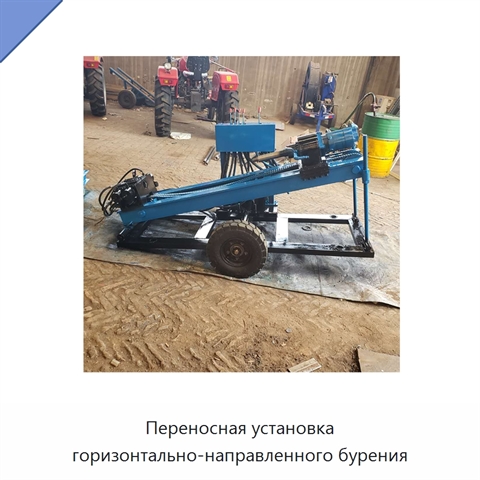

Переносная установка горизонтально-направленного бурения

Установка оснащена двигателем с номинальной мощностью 48 кВт при 2200 об/мин. Узел вращения развивает крутящий момент 3200 Н·м и работает со скоростью 120 об/мин. Механизм проталкивания и вытягивания создаёт усилие 120 кН при скорости 10 м/мин. Насос для бурового раствора имеет расход 100 л/мин при давлении 4 МПа. Ходовая часть перемещается в двух режимах: 1200 м/ч на низкой скорости и 1800 м/ч на высокой. Масса установки составляет 2,2 т, размеры — 3,50 × 1,70 × 1,20 м. Оснастка включает 50 бурильных труб диаметром 50 мм и длиной 2,0 м, передаточную коробку 12 т, развёртки диаметром 160, 260 и 360 мм, два грунтовых анкера, пилотное долото диаметром 76 мм и один тяговый наконечник с наружным и внутренним соединением. Буровой процесс позволяет обходить подземные препятствия в пределах определённого радиуса. Двухскоростные режимы вращения и проталкивания-вытягивания позволяют выбирать режим работы для разных условий. Реечно-шестеренчатая передача обеспечивает эффективное перемещение. Мачтовый механизм регулирует угол входа в грунт в диапазоне 13–24°. Шасси оснащено резиновой гусеницей и высокоскоростным ходовым мотором. Проводное дистанционное управление доступно как опция; оно обеспечивает оператору хороший обзор и повышает безопасность посадки и высадки. Чугунный главный насос высокого давления обладает высокой несущей способностью и длительным сроком службы. Гидравлическая группа клапанов имеет малую потерю давления, ударостойкость и высокую производительность. Компактная конструкция позволяет выполнять работы в узком пространстве.
