Артикул: 547-151
Модель: НРЮ-42(8Б)
Секция: Дополнительная

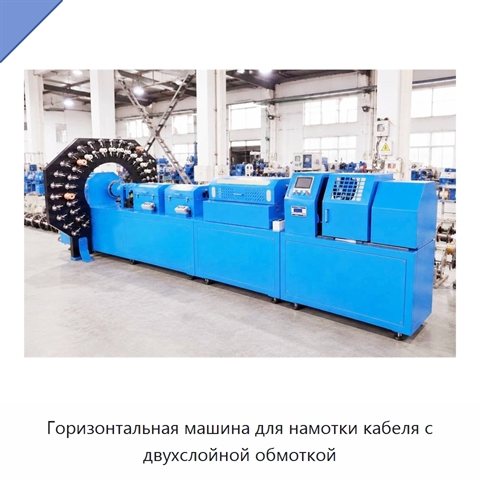

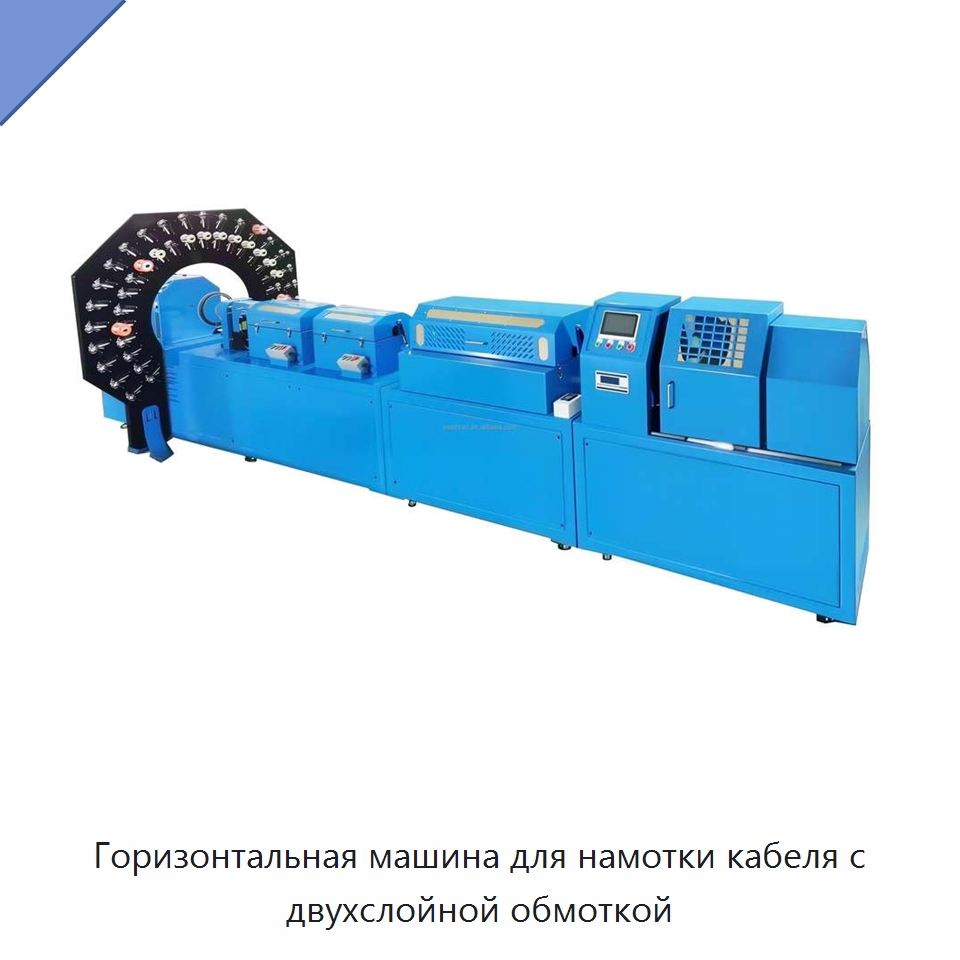

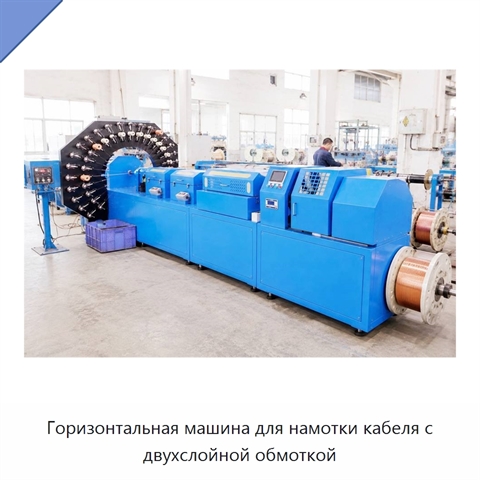

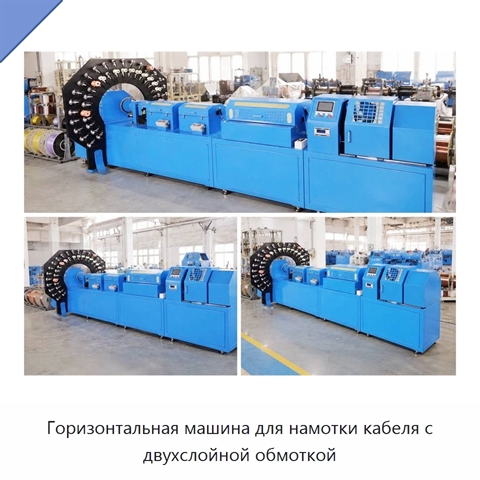

Горизонтальная машина для намотки кабеля с двухслойной обмоткой
Оборудование выполняет скручивание и обмотку кабеля лентой за одну операцию. Максимальная частота вращения составляет 3000 об/мин. Машина рассчитана на работу с жилой размером от 0,10 до 0,30 мм и экранирующим проводом размером от 0,02 до 0,05 мм. Шпиндель экранирующего провода имеет значение 60. Параметры питания составляют 380 В при частоте 50 Гц, суммарная мощность — 10 кВт. Размер катушки составляет 203,2 мм, ее ширина — 203 мм, наружный диаметр — 106 мм; для типа катушки предусмотрены ширина 80 мм и наружный диаметр 80 мм. Шаг скрутки составляет от 2,0 до 9,0 мм. Натяжение намотки контролируется автоматически. Функции оборудования включают автоматическую остановку, счет метража и обнаружение обрывов внутреннего и внешнего провода в цепях жилы и экранирующего провода. Управление выполняется с помощью ПЛК, сервоприводов и преобразователей частоты; обеспечивается стабильная и надежная работа. Габариты оборудования — 5,5 м × 1,5 м × 1,8 м, масса — 1500 кг.
Задать вопрос Искать на Baidu
Какую задачу решает машина для намотки кабеля
Машина для намотки кабеля применяется для производства сверхтонкого коаксиального кабеля и выполнения обмотки лентой.
Характеристики НРЮ-42(8Б)
Модель (по базе 91Т)НРЮ-42(8Б)
Габариты (Д×Ш×В)5,5 м × 1,5 м × 1,8 м
Режим работыавтоматический
Масса (кг)1500
Машина для намотки кабеля - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации НРЮ-42(8Б) под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации НРЮ-42(8Б) под условия применения (руками первого изготовителя или собственного производства в России).
Дата последней сверки данных: 28.09.26
Производитель и характеристики проверены.
