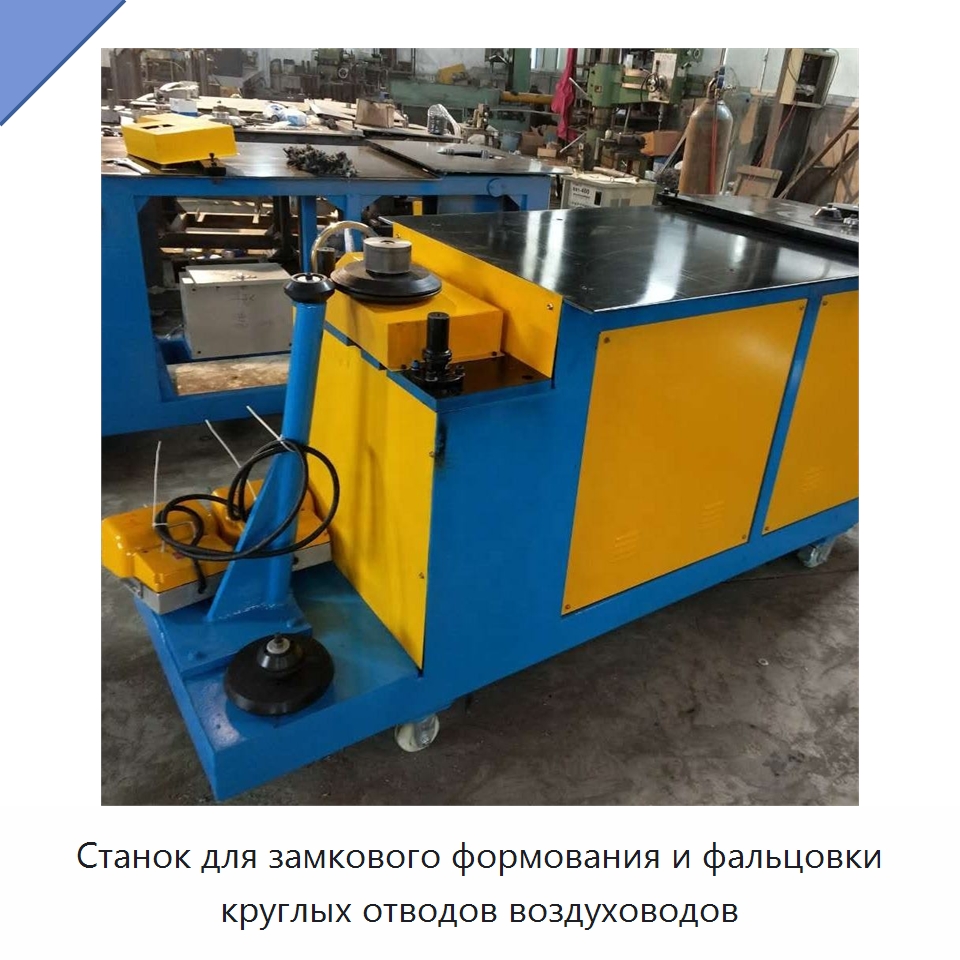

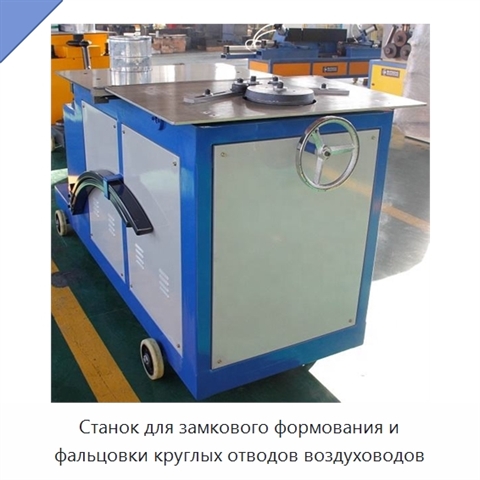

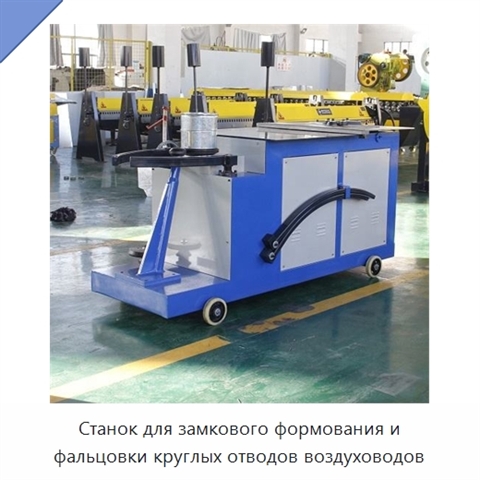

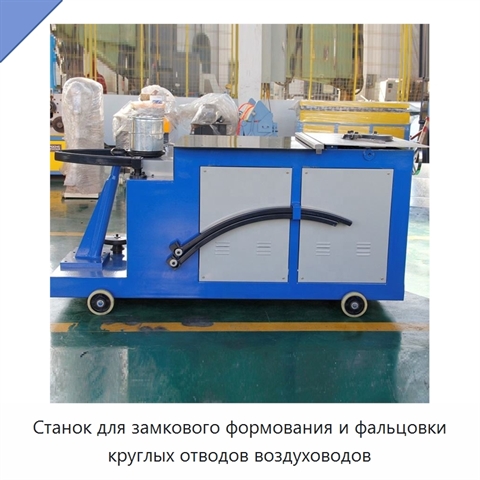

Станок для замкового формования и фальцовки круглых отводов воздуховодов

Станок предназначен для обработки листового металла при изготовлении круглых воздуховодов и круглых отводов типа «креветка». Он выполняет формование замкового профиля на стыке и последующую фальцовку соединения. Положением указателя на маховике регулируют формирование двух профилей замка (_|-,|_) на конце круглого воздуховода; затем эти профили соединяются вторым комплектом роликов (_|-||_). Максимальная толщина листа составляет 1.2 мм, диапазон диаметров воздуховода — Φ100-Φ1000 мм. Мощность двигателя — 1.5*2 кВт, масса — 580 кг, габариты — 2200*900*1000 мм. Рама сварена и собрана из уголка и стального листа; рабочая поверхность имеет хромированное покрытие. В модели A установлены два полностью независимых приводных механизма, каждый включает двигатель, клиноремённую, червячную и зубчатую передачи. Узел формования замка состоит из двух роликов и позиционирующего колеса. Узел фальцовки замка включает два ролика и четыре поворотных рычага с поддерживающими и удерживающими роликами. Педальный электрический переключатель управляет направлением вращения рабочего ролика, а регулировочный маховик — подачей при прокатке.
