Артикул: 426-750
Модель: ВАВ-42(9Ф)
Секция: Дополнительная

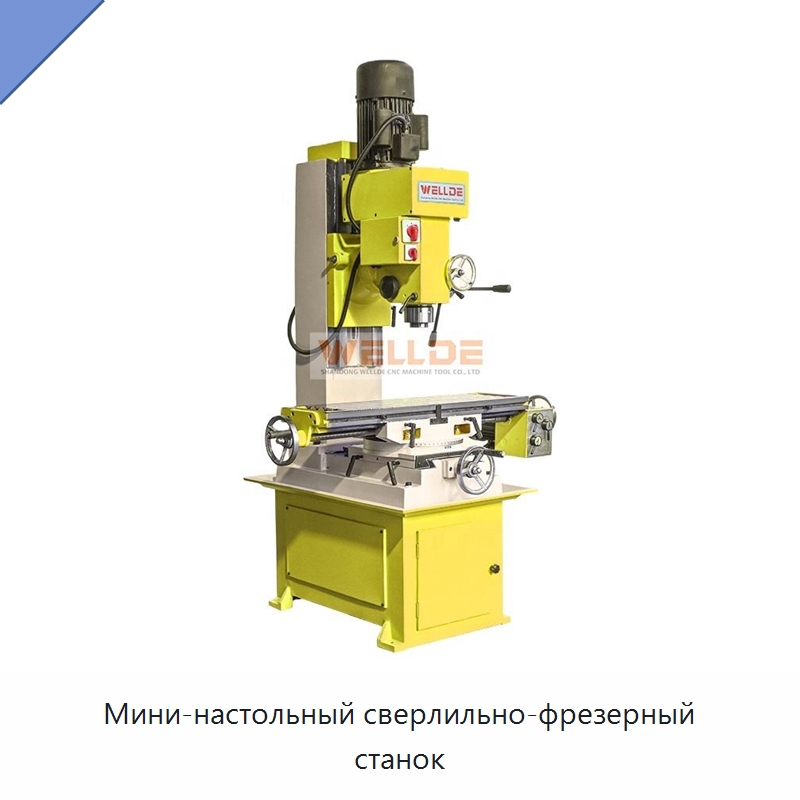

Мини-настольный сверлильно-фрезерный станок

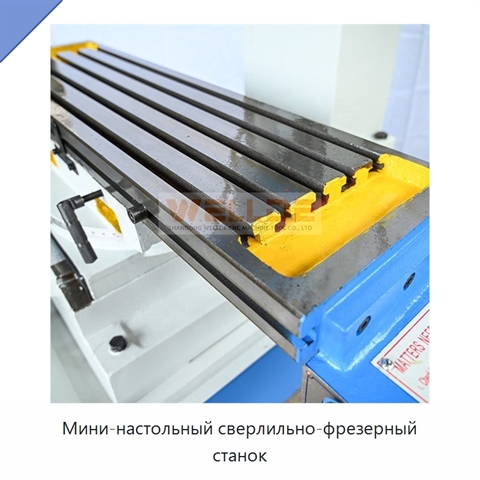

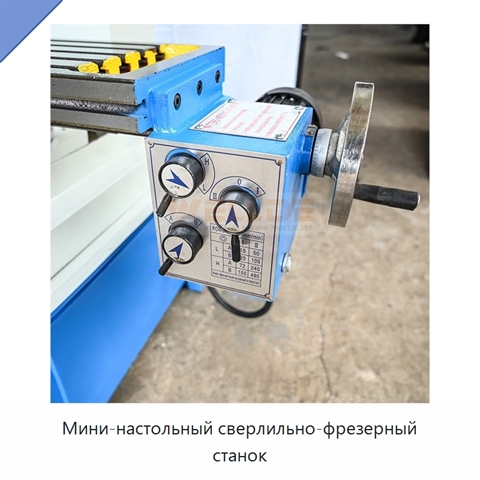

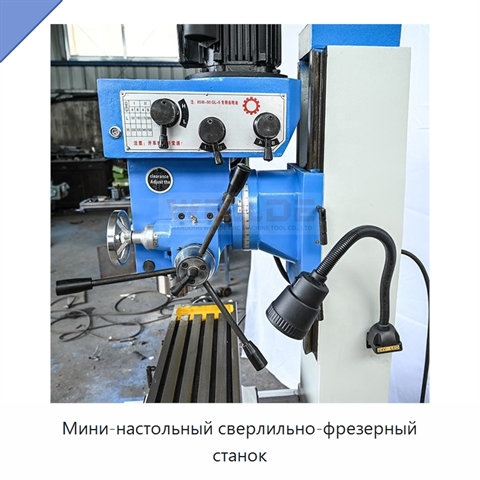

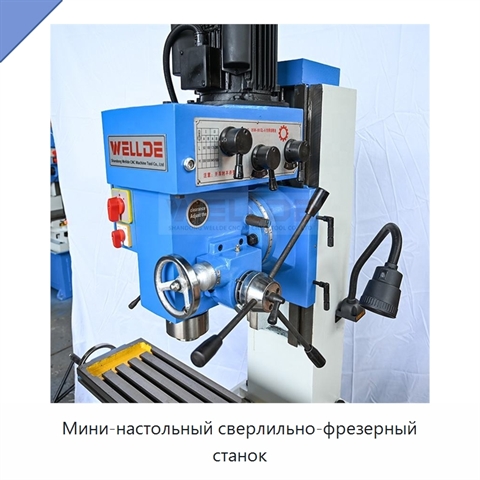

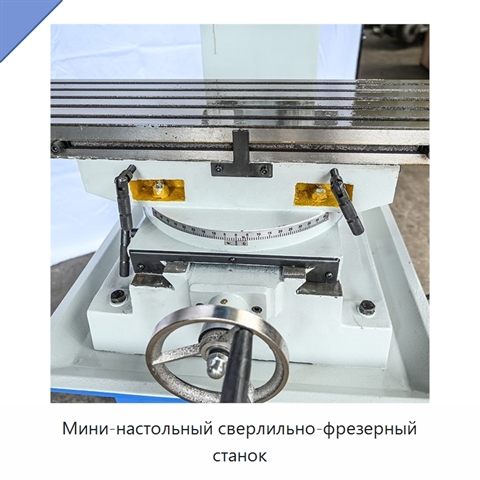

Настольный сверлильно-фрезерный станок предназначен для универсального использования в качестве сверлильного и фрезерного оборудования. Легко переключаемая зубчатая передача обеспечивает передачу мощности без потерь. Шпиндель приводится клиновым ремнём. Головка поворачивается в горизонтальное положение в обе стороны с помощью рукоятки и зубчатого механизма; для пиноли предусмотрена ручная микроподача. Шпиндель и пиноль имеют увеличенный диаметр и опираются на радиальные и осевые подшипники. Рабочий стол поворачивается в горизонтальной плоскости и оснащён шкалой. Направляющие типа «ласточкин хвост» установлены по всем трём осям. Высота головки и стола регулируется реечной передачей. Переключатель двигателя обеспечивает выбор прямого или обратного вращения. Максимальный диаметр сверления составляет 50 мм, максимальная ширина торцевого фрезерования — 100 мм, максимальный диаметр вертикального фрезерования — 25 мм, максимальный размер нарезаемой резьбы — M16. Диапазон частоты вращения шпинделя составляет 230–1825 об/мин, ход шпинделя — 120 мм. Размер стола — 800×240 мм, перемещение стола — 400×230 мм. Габаритные размеры станка — 1100×970×1650 мм. Мощность двигателя — 0,85/1,5 кВт, масса нетто/брутто — 550/650 кг.
Задать вопрос Искать на Baidu
Какую задачу решает настольный сверлильно-фрезерный станок
Настольный сверлильно-фрезерный станок используют в мастерской для сверления и фрезерования.
Характеристики ВАВ-42(9Ф)
Модель (по базе 91Т)ВАВ-42(9Ф)
Конус шпинделяконический
Перемещение стола по оси X (мм)400 мм
Перемещение стола по оси Y (мм)215 мм
Перемещение стола по оси Z (мм)380 мм
Типвертикальный
Напряжение110 В/220 В/380 В/400 В
Настольный сверлильно-фрезерный станок - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ВАВ-42(9Ф) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ВАВ-42(9Ф) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Дата последней проверки актуальности информации: 04.10.26
Производитель и технические характеристики подтверждены.
