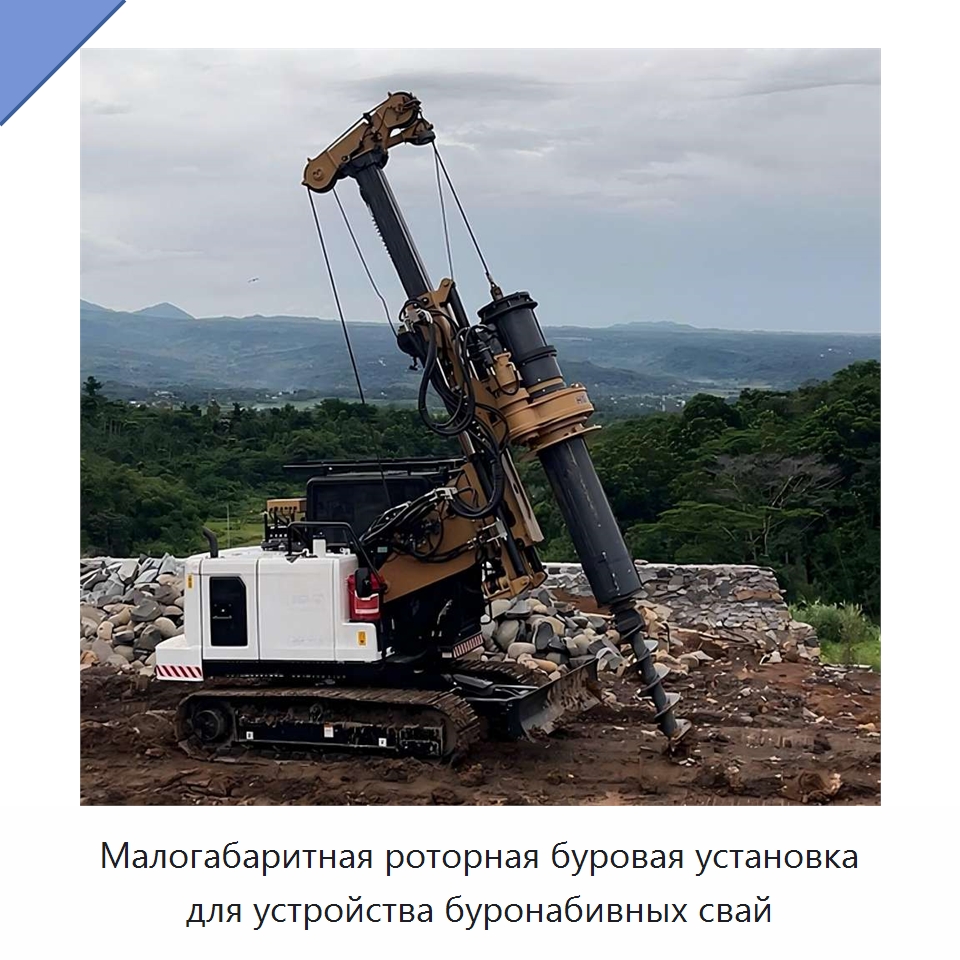

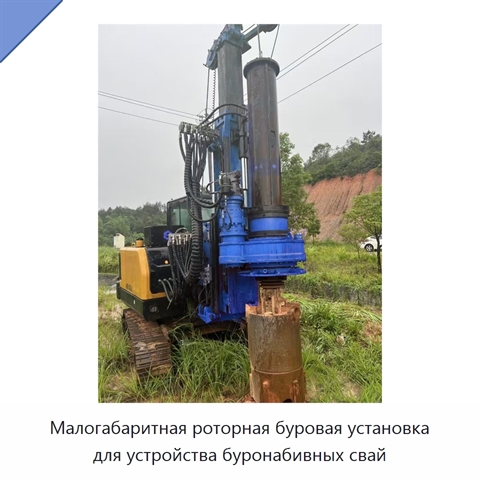

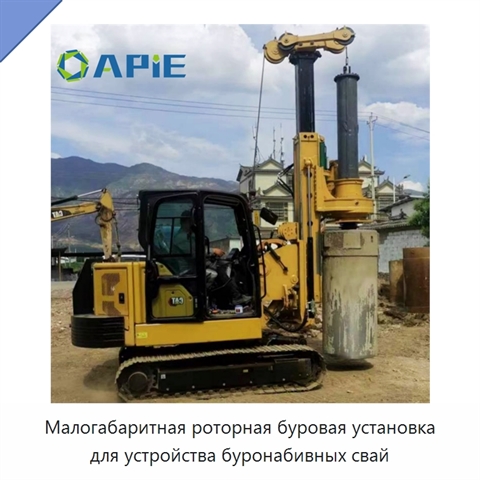

Малогабаритная роторная буровая установка для устройства буронабивных свай

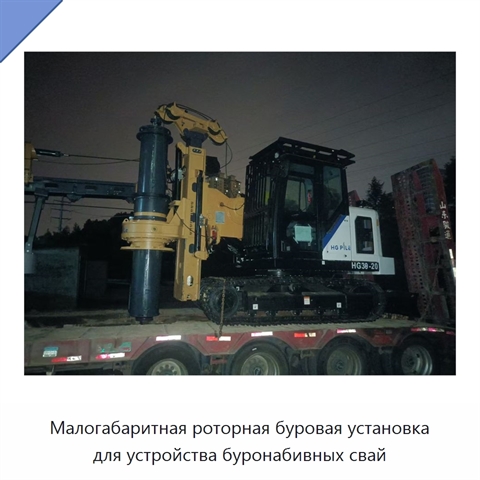

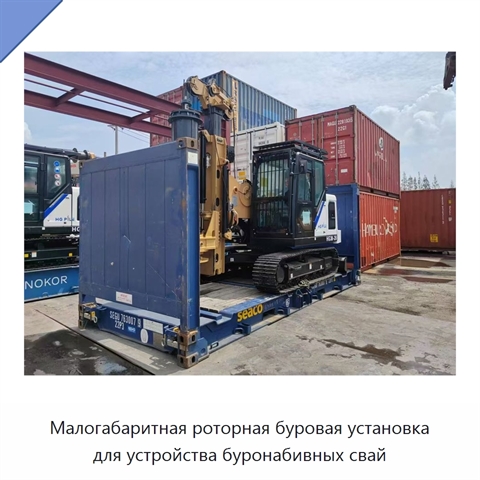

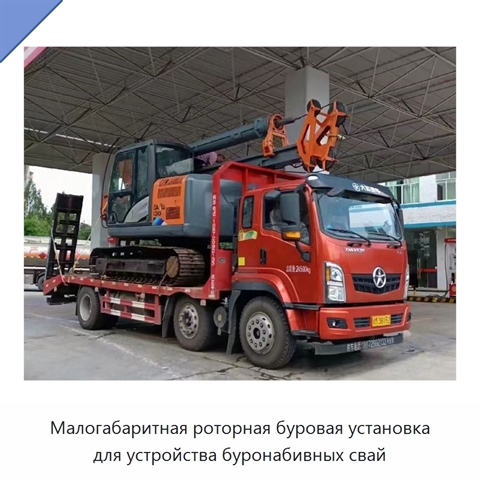

Малогабаритная роторная буровая установка смонтирована на экскаваторном шасси. В гидравлической системе используются насос, управляющий и распределительный клапаны, а привод вращательной головки оснащён редуктором; подъёмные узлы представлены основной и вспомогательной лебёдками. Двигатель развивает мощность 55 кВт при 2000 об/мин и имеет рабочий объём 3000 см³. Максимальная глубина бурения равна 12 м при диапазоне диаметра скважины 380–1000 мм. Роторная головка развивает выходной крутящий момент 35 кН·м при частоте вращения 7–40 об/мин. Напорный цилиндр с ходом 1000 мм создаёт усилие напора 40 кН и подъёмное усилие 50 кН. Грузоподъёмность основной лебёдки составляет 40 кН, скорость подъёма — 65 м/мин, диаметр каната — 16 мм; вспомогательная лебёдка развивает подъёмное усилие 10 кН при скорости 40 м/мин и использует канат диаметром 10 мм. Мачта наклоняется вбок на 15°, вперёд на 10° и назад на 15°. Рабочая высота установки составляет 6 м. При перевозке высота со штангой Келли равна 3,05 м, без неё — 2,9 м; длина со штангой составляет 4,65 м, ширина — 2 м. Эксплуатационная масса установки составляет 9300 кг.
