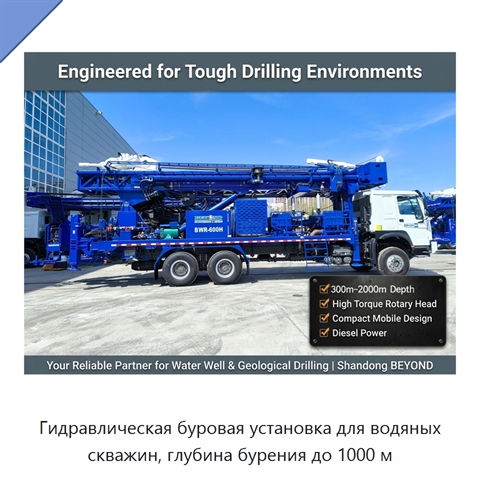

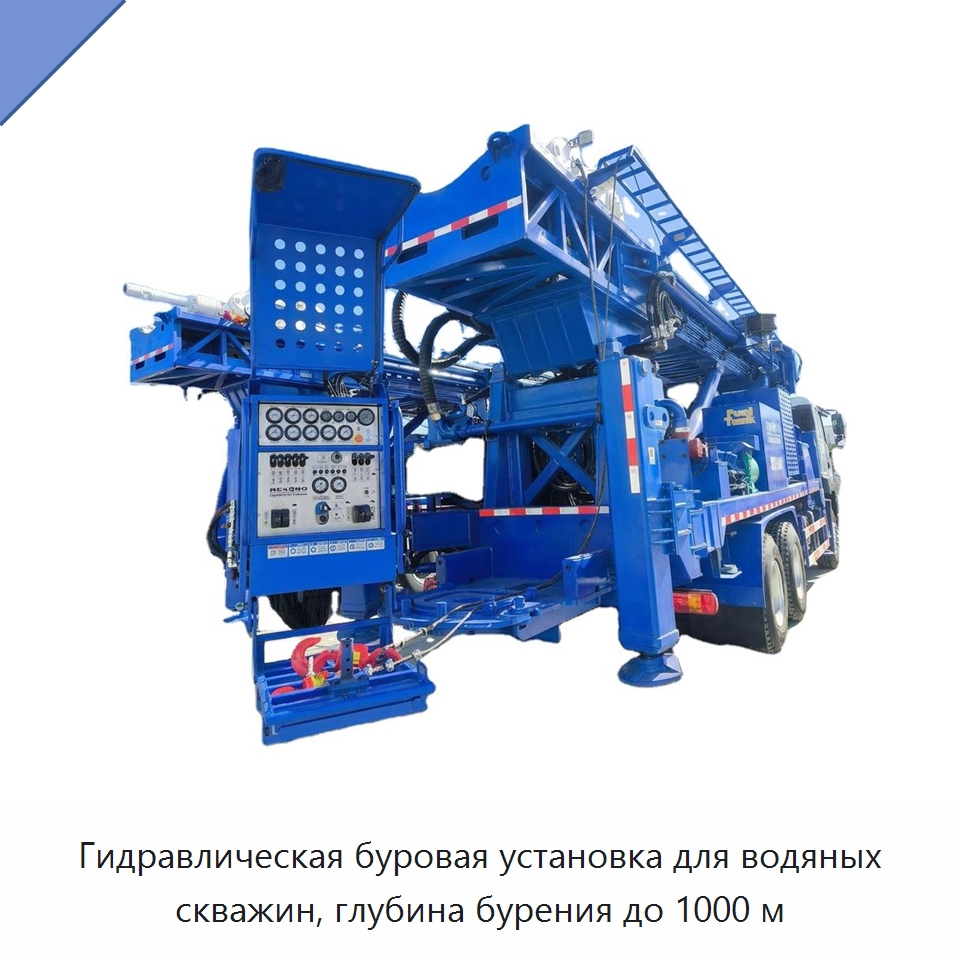

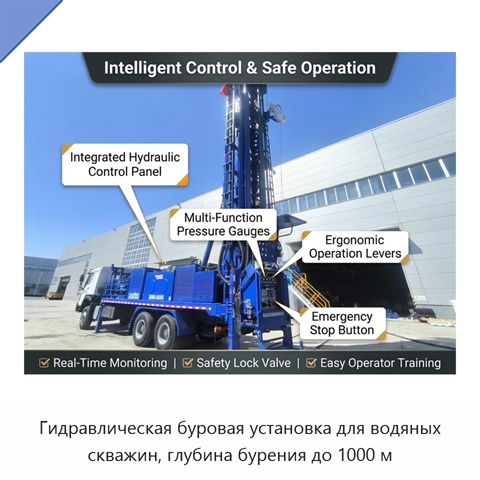

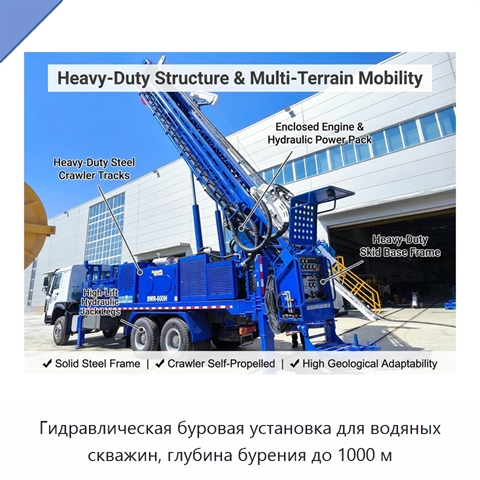

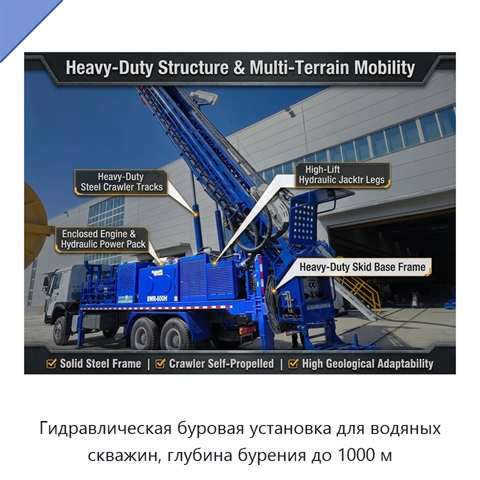

Гидравлическая буровая установка для водяных скважин, глубина бурения до 1000 м

Буровая установка для водяных скважин выполнена на грузовом шасси с колесной формулой 8×4 и оснащена двигателем мощностью 563 кВт. Диапазон диаметра скважины составляет 216–650 мм. Гидравлическая силовая головка развивает максимальный крутящий момент 22 000 Н·м, поддерживает частоту вращения 0–140 об/мин и угол наклона 0–85°. В конструкции предусмотрены плавающий и переходной переводники. Подающая система обеспечивает максимальное усилие вытягивания 500 кН, усилие подачи 190 кН и ход подачи 14 м. Гидроцилиндр с цепным механизмом удвоения скорости обеспечивает скорость вытягивания до 30 м/мин и скорость подачи до 45 м/мин. Грязевая насосная система включает триплексный поршневой насос с расходом 1220–2840 л/мин при 60–140 ходах в минуту и максимальным рабочим давлением 9 МПа. Передача мощности к насосу проходит через двигатель, раздаточную коробку, коробку передач и понижающий редуктор. Открытая гидравлическая система оснащена главным насосом с компенсацией по нагрузке и поддерживает максимальное давление 31 МПа. Независимые контуры управляются с задней операторской консоли под защитным кожухом. Основная лебедка имеет усилие 40 кН и верхнюю блоковую раму, вспомогательная лебедка рассчитана на 20 кН и оснащена выдвижной поворотной стрелой. Дополнительное оснащение включает центробежный насос производительностью 3200 л/мин, пенный насос с расходом 35 л/мин и давлением 150 бар, масляный лубрикатор объёмом 55 л и гидравлический генератор мощностью 22 кВт.

Наименование производителя

Hydraulic Truck-Mounted Water Drilling Rig with Engine & Gear 22000Nm Power Head 1000m Depth Capacity 3TP-2500 Mud Pump System
