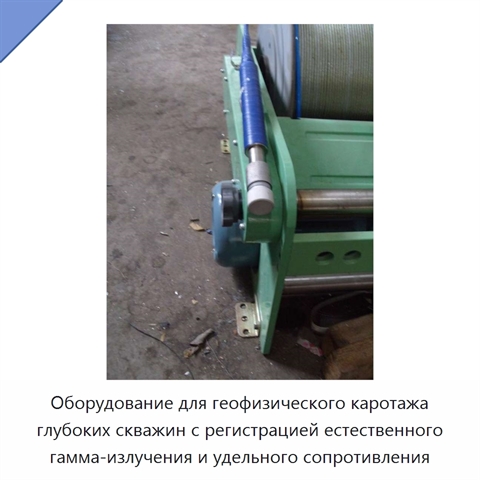

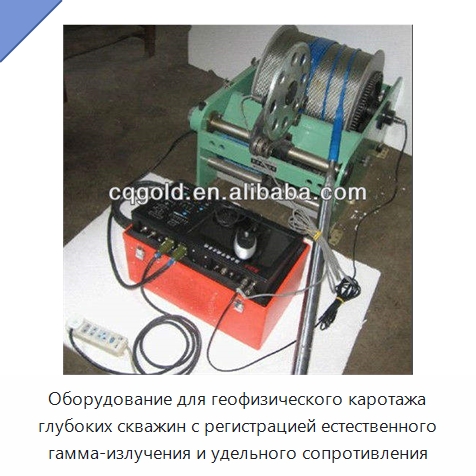

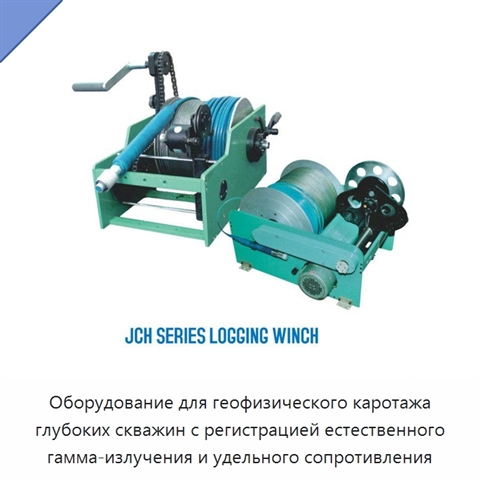

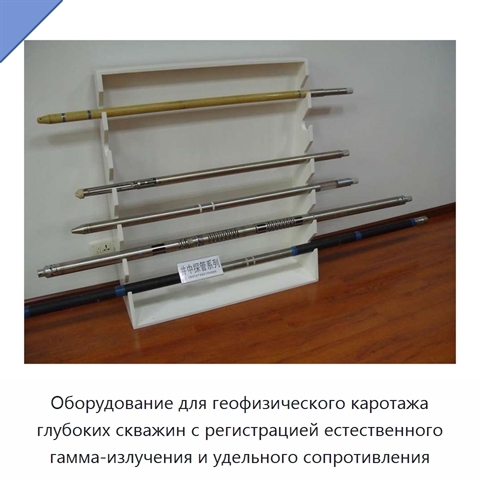

Оборудование для геофизического каротажа глубоких скважин с регистрацией естественного гамма-излучения и удельного сопротивления

Оборудование предназначено для каротажа водяных скважин на глубине 0–5000 м и автоматического измерения различных параметров. Оно поддерживает восходящий и нисходящий каротаж, принимает цифровые и аналоговые сигналы, а также предусматривает подключение внешнего ноутбука или настольного компьютера. Предусмотрены восемь отводов тока питания, автоматический отбор проб по заданному глубинному интервалу с произвольным шагом, моделирование каротажа в помещении и наблюдение за повторяемостью приборов и зондов. Аналого-цифровое преобразование имеет разрядность 12 бит, программно управляемое усиление задается коэффициентом K=0,5–128. Частота счетного канала не превышает 500 кГц, скорость передачи цифрового сигнала составляет 9600 бит/с, цикл питания — 400 мс. Ток доступен в диапазоне 2–500 мА в опциональной конфигурации, диапазон входного сигнала не превышает ±10 В. Непрерывное время работы составляет не более 24 ч, потребляемая мощность — менее 200 Вт. Габариты равны 420×260×210 мм, масса — менее 7 кг, рабочая температура — от −10 до +50 °C, рабочее питание — ±10 %, 50 Гц ±5 %. Скорость каротажа регулируется от 0 до 30 м/мин. Программная система поддерживает настройку интервала отбора проб 1–1000 см с шагом 1 см; максимальная глубина однократного получения данных составляет 3000 м при интервале 0,1 м. Она автоматически выравнивает глубину нескольких параметров и выполняет их наложение в количестве до 10. Доступны перемещение кривых, удаление аномалий, сглаживание, обращение порядка, сегментация и вычисления. Программа интерпретирует введенный профиль и автоматически формирует название пласта, его мощность и глубину подошвы. Для кривых предусмотрены увеличение и сжатие, а масштаб глубины задается одним из соотношений: 1:50, 1:100, 1:200, 1:500 или 1:1000. Максимальная ширина выходного графика составляет 415 мм, длина — 2310 мм. Операционная среда: /2000/XP. Конструкция оснащена мембранной панелью.

Наименование производителя
