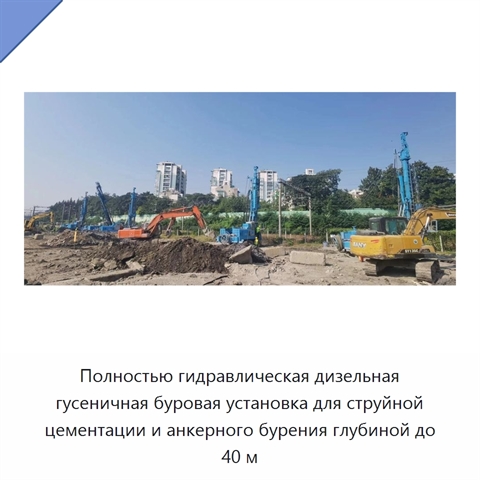

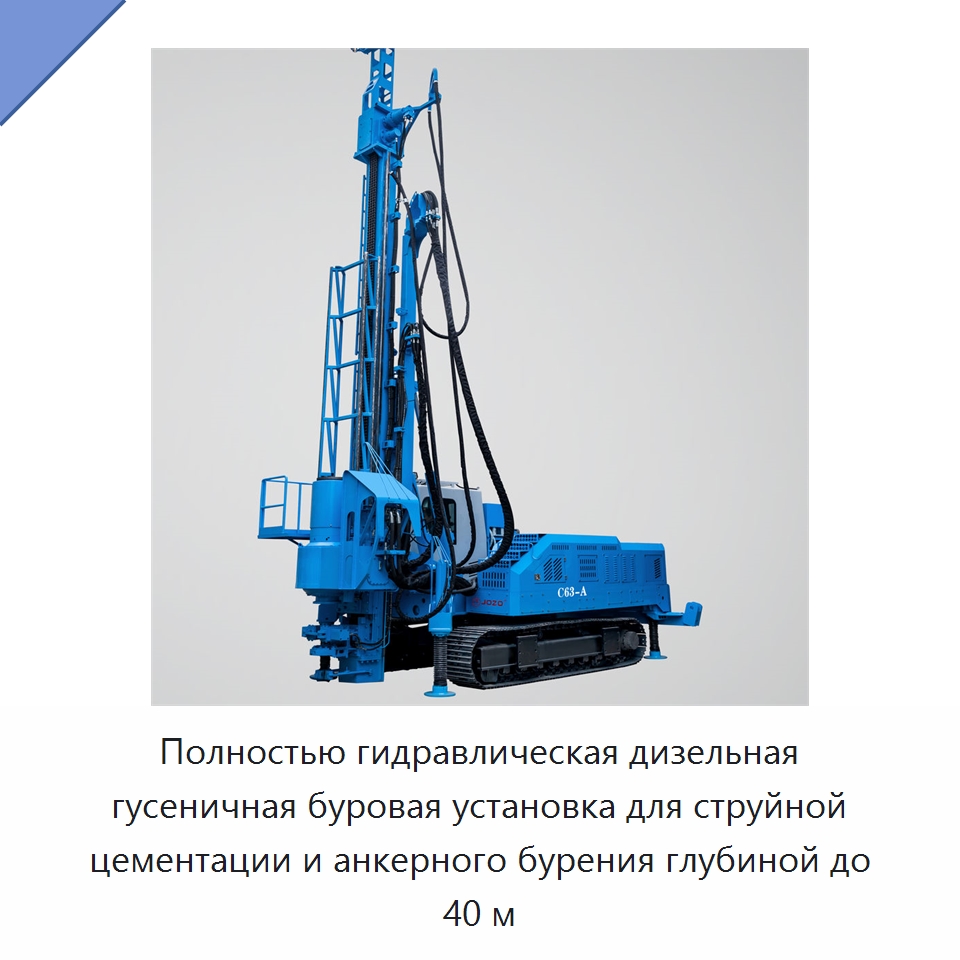

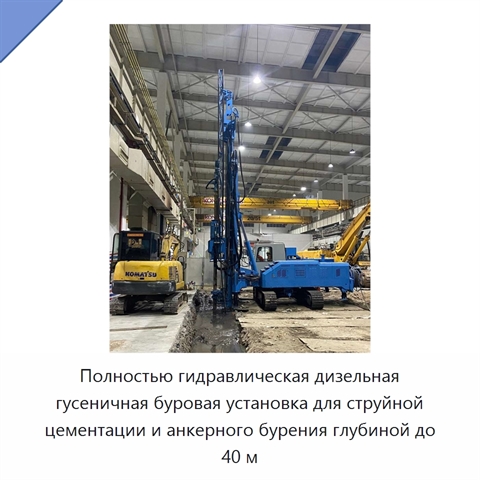

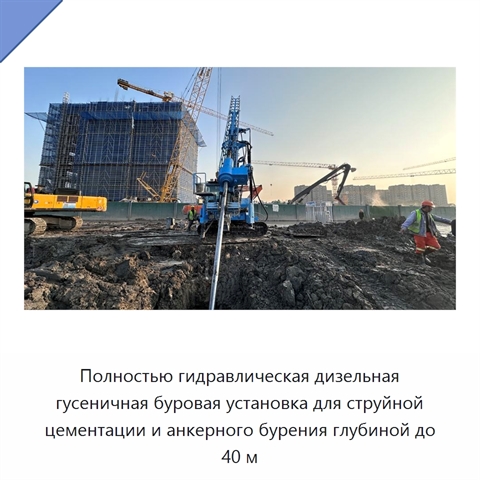

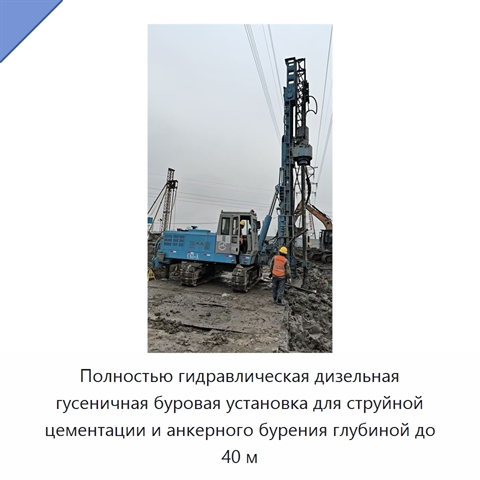

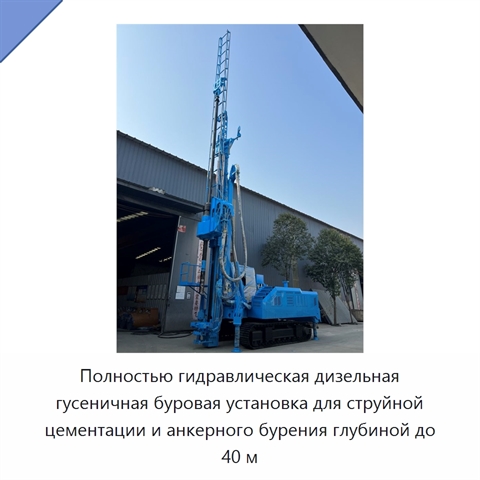

Полностью гидравлическая дизельная гусеничная буровая установка для струйной цементации и анкерного бурения глубиной до 40 м

Полностью гидравлическая гусеничная буровая установка с дизельным двигателем предназначена для струйной цементации и анкерного бурения. При глубине до 40 м она работает с диаметрами бурения 400, 180, 80 и 90 мм. Качающаяся в пределах ±10° ходовая часть оснащена трёхгребневыми гусеничными башмаками шириной 400 мм. Общая длина составляет 3080 мм, а ширина с нераздвижной гусеничной базой — 2300 мм; машина передвигается со скоростью 2,7 км/ч и создаёт среднее давление на грунт 0,070 МПа. Два стабилизатора неподвижно закреплены в задней части. Номинальная мощность двигателя равна 119 кВт при 2200 об/мин, вместимость топливного бака — 200 л. Основные регулируемые аксиальные насосы гидросистемы имеют подачу 156 + 156 л/мин, вспомогательные шестерённые насосы — 20 л/мин, а бак для гидравлического масла вмещает 400 л. Вращательная головка комплектуется регулируемым либо трёхскоростным редуктором. Её варианты имеют максимальный крутящий момент 1210, 1360, 2550 или 2023 даН·м, максимальную частоту вращения 277, 229, 52 или 130 об/мин и диаметр внутреннего прохода 124, 124, 101,5 или 144 мм соответственно. Номинальный размер зажима и гидравлического развинчивателя соединений составляет 50–315/60–415 мм. Максимальное усилие зажима достигает 268 кН, а момент развинчивания — 5060 даН·м; усилие вытягивающего зажима равно 100 кН при ходе 400 мм. Сервисная лебёдка развивает тяговое усилие 24 кН на первом слое каната диаметром 10 мм при скорости 46 м/мин. Система подъёма и подачи выполняется с ходом 4000 мм либо 4300–7000 мм. В этих исполнениях максимальное тяговое усилие подъёма равно 89 или 99 кН, максимальное усилие подачи — 45 или 99 кН, а скорости быстрого/медленного перемещения — 28/6 или 28/5 м/мин.
