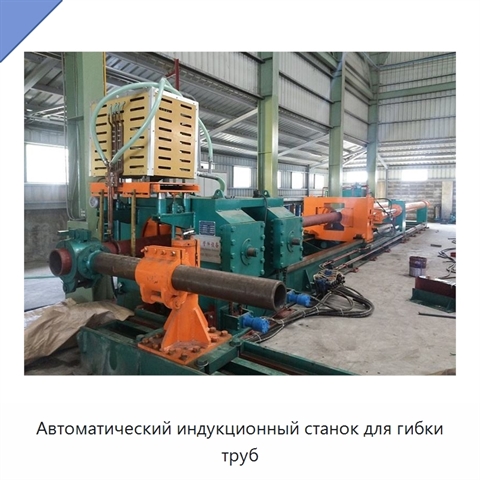

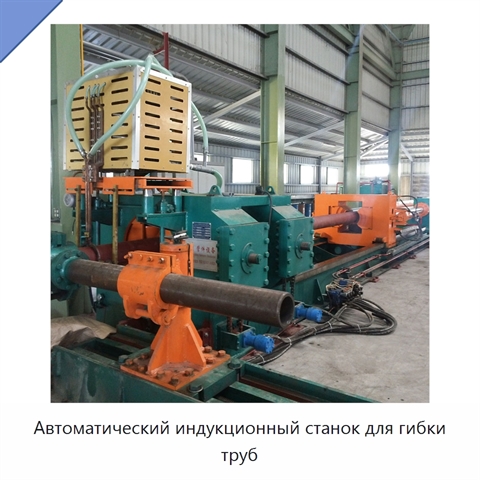

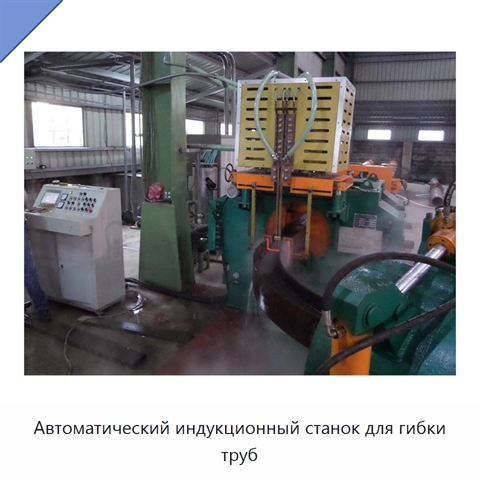

Автоматический индукционный станок для гибки труб

Конструкция станка объединяет механическую и электрическую части. Механическая часть включает механизм силового обеспечения, зажимной фиксирующий механизм, механизм регулировки радиуса гибки и механизм подачи. Электрическая часть состоит из системы индукционного нагрева и системы управления на базе программируемого логического контроллера. Управление выполняется с промышленного компьютера или сенсорного экрана. Перед операцией в систему вводят размер требуемой геометрии гибки, радиус, угол, номера исходного материала, материал и необходимую температуру нагрева. Система автоматически отслеживает процесс с учётом напряжения в сети: при повышенном напряжении нагрев ускоряется, а скорость толкания увеличивается; при пониженном напряжении нагрев и толкание замедляются. Такая взаимосвязь образует замкнутый цикл и поддерживает относительное равновесие. Для контроля температуры используется термометр дальнего инфракрасного диапазона с одно- или многоточечным отбором. Одноточечный отбор обеспечивает надёжное наблюдение за повышением температуры, а её изменение отображается и отслеживается в ходе работы. Компьютер непрерывно записывает ход гибки. После достижения требуемого угла он автоматически останавливает процесс и подаёт сигнал тревоги. Данные и изображение процесса можно сохранять и распечатывать.
