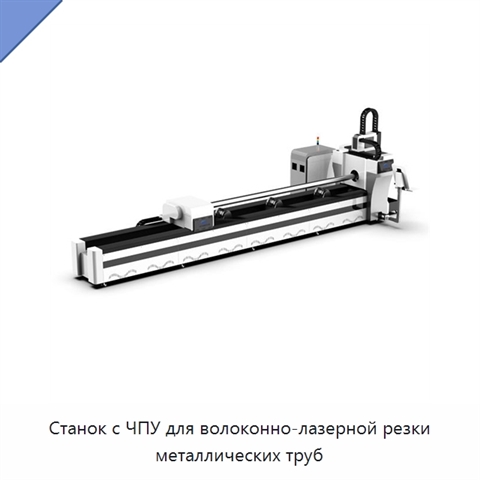

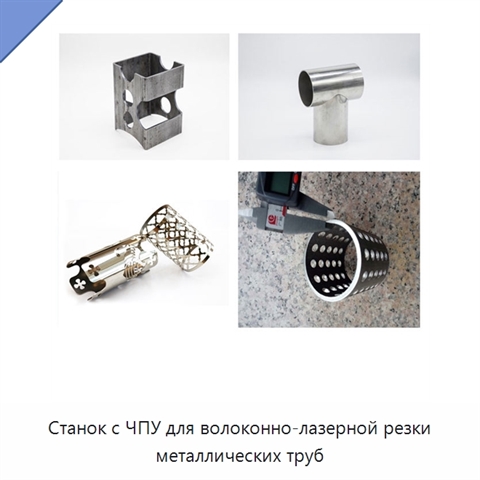

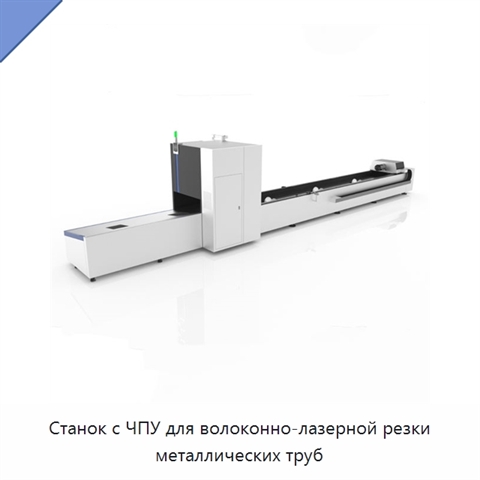

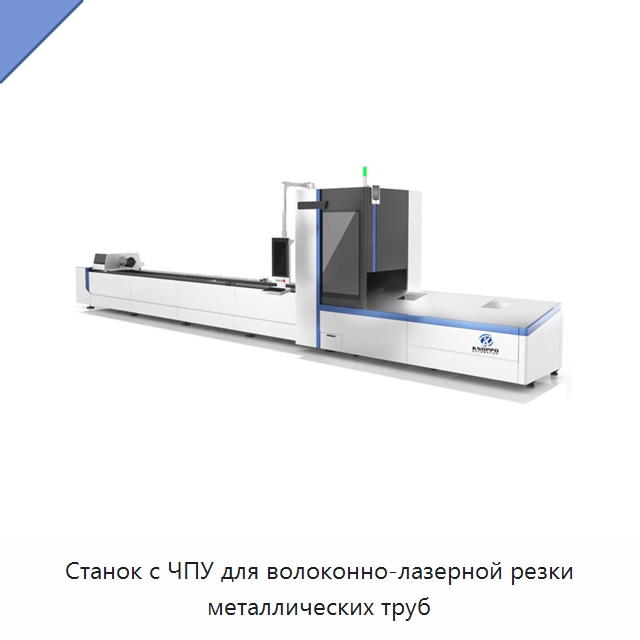

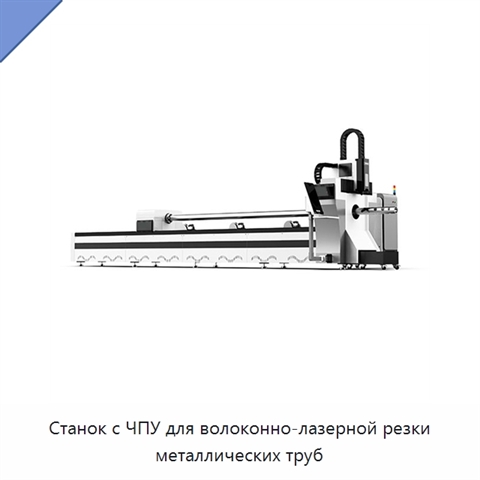

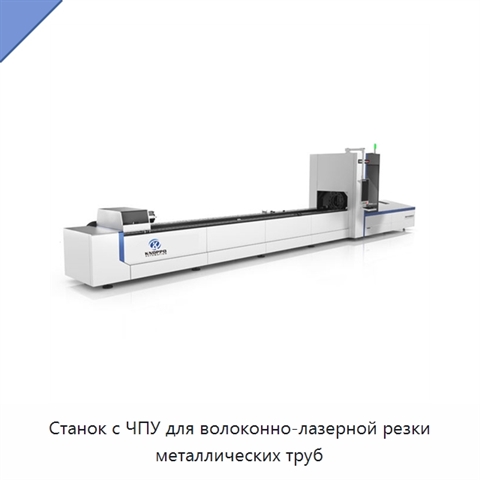

Станок с ЧПУ для волоконно-лазерной резки металлических труб

Станок оснащается лазерным источником мощностью 1000, 1500, 2000, 3000 или 4000 Вт. Длина резки труб составляет 6, 9 или 12 м, а диапазон диаметра труб — 20–220 или 20–320 мм. Габариты оборудования — 8550 × 2000 × 2000 мм, масса — 3600 кг. Максимальная скорость согласованного перемещения достигает 140 м/мин, максимальное ускорение составляет 1,5 г. Точность позиционирования равна 0,03 мм, точность повторного позиционирования — 0,02 мм. Сварная конструкция корпуса обладает высокой прочностью на сжатие и твёрдостью, амортизацией ударных нагрузок и износостойкостью. Низкая чувствительность к температуре и зазорам конструкции помогает сохранять точность при длительной эксплуатации и предотвращает деформацию в течение срока службы. Рабочая головка оснащена двойной системой водяного охлаждения коллимирующих и фокусирующих компонентов, а защитная линза предохраняет ключевые элементы. Система управления отображает детали труб в плоском и трёхмерном виде, поддерживает плоское редактирование и поиск кромок с четырёх сторон. Оси X, Y и Z оснащены серводвигателями с замкнутым контуром управления. Автоматическая система масляной смазки подаёт масло к направляющим, ползуну, рейке и шестерне с настройкой по времени и пройденному расстоянию, снижая износ. Поворотный самоцентрирующийся патрон управляет положением и крутящим моментом, поддерживает обработку труб различной толщины и снижает риск ошибки зажима и деформации тонких труб.
