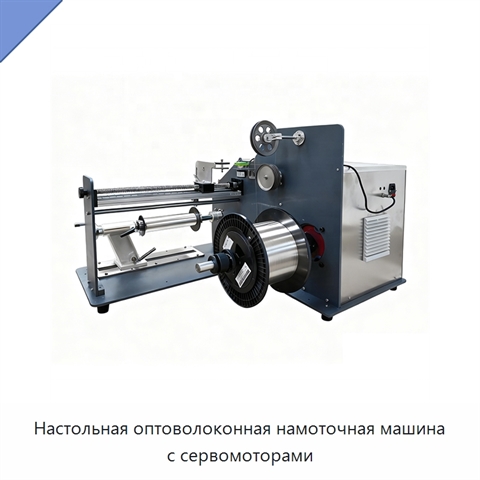

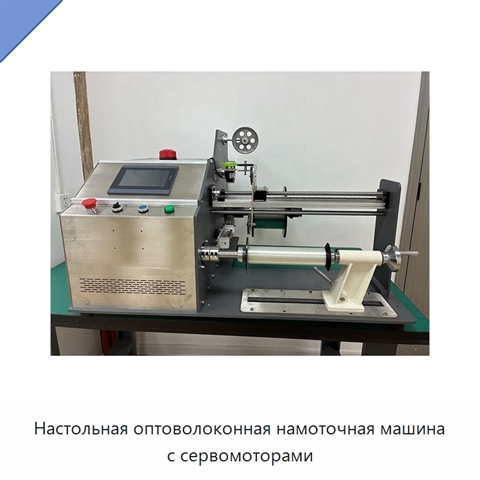

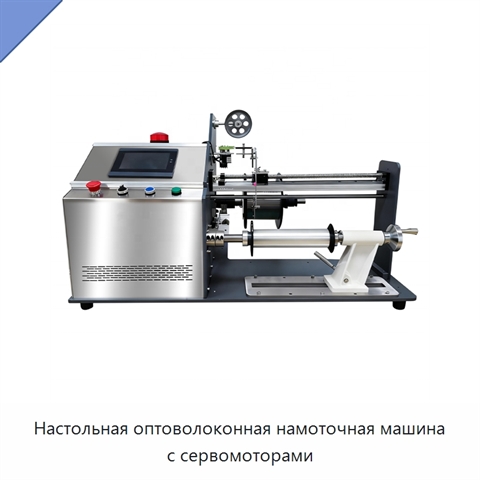

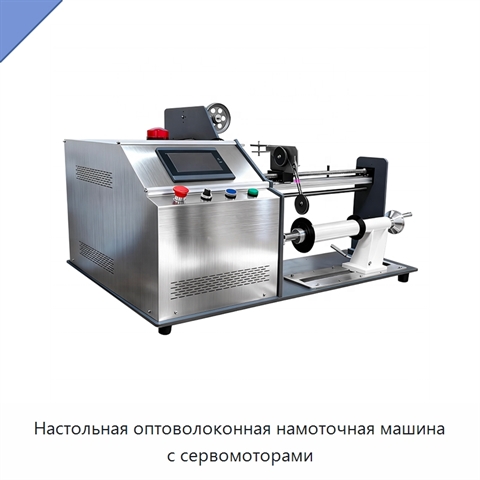

Настольная оптоволоконная намоточная машина с сервомоторами

Оптоволоконная намоточная машина — настольное устройство со встроенной активной размоткой, точным контролем натяжения и высокоскоростной укладкой провода. Она предназначена для высокоскоростной намотки с низкими потерями оптического волокна, тонкой металлической проволоки и нейлоновой нити. Встроенная регулируемая механическая/магнитная система натяжения поддерживает постоянное натяжение, а алгоритм ускорения и замедления уменьшает нагрузку на провод и инерционное воздействие. Керамические направляющие и системы защиты провода в контактных точках снижают износ поверхности чувствительных проводов, включая оптическое волокно. Сенсорный экран и интеллектуальная система управления обеспечивают настройку параметров и контроль процесса в реальном времени. Прецизионные приспособления и механизм поперечной укладки совместимы с цилиндрическими катушками, коническими катушками с одним фланцем и коническими катушками с двумя фланцами. Максимальная скорость намотки составляет 400 м/мин. Диаметр вала — 300 мм, максимальный диаметр приспособления — 300 мм, максимальная ширина катушки — 350 мм, максимальная нагрузка на катушку — 20 кг. Максимальная длина поперечного перемещения равна 350 мм, шаг поперечной укладки — от 0,025 до 2 мм. Рабочее напряжение составляет 220 В при частоте 60 Гц, номинальное напряжение — 200–240 В, максимальная выходная мощность — 1000 Вт. Допустимая рабочая температура — ниже 60 °C, температура хранения — от 0 до 50 °C. Масса машины без упаковки — 136,4 кг, габариты без упаковки — 1075 × 805 × 640 мм; габариты упаковки — 1180 × 880 × 830 мм, масса брутто с упаковкой — 173 кг. Конструкция рассчитана на непрерывную длительную работу и серийное производство.

Наименование производителя

ITC-PLC-80 Fiber Optic Winding Machine Servo Precision Control High Speed Coiling FPV Cable Metal Wire Electronic Coil, ITC-PLC-80 Fiber Optic Special Coiling Machine Servo Motor High Speed Coiling Precision Tension Control for FPV Drone Fiber Wire
