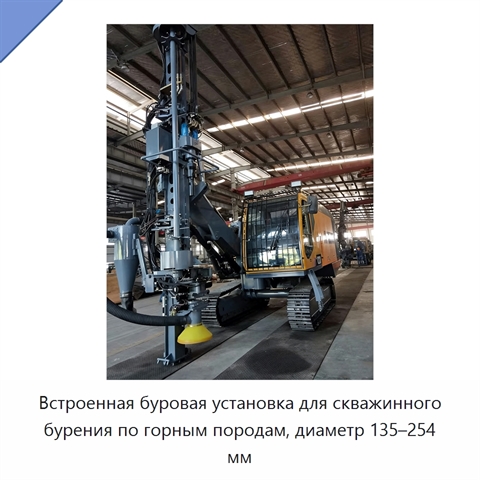

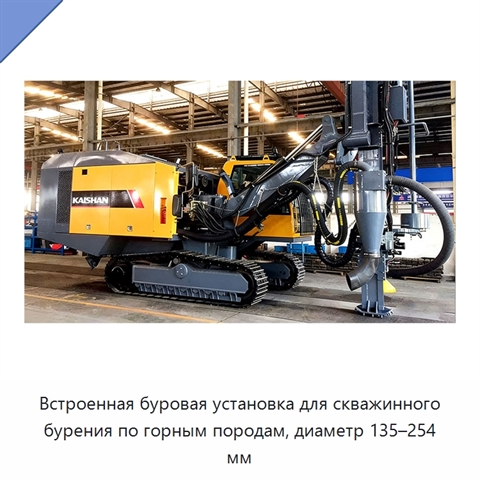

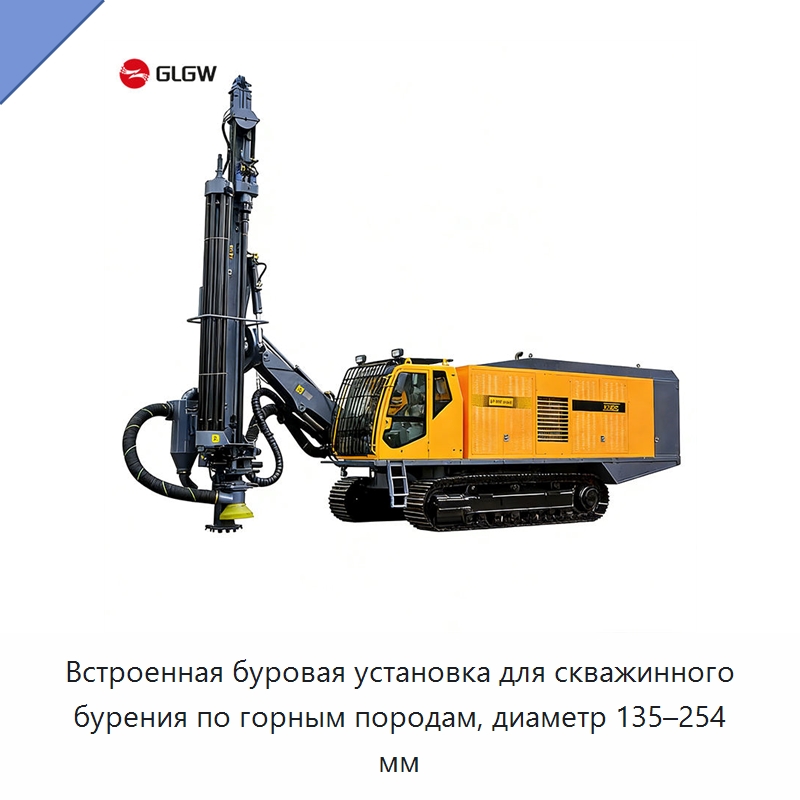

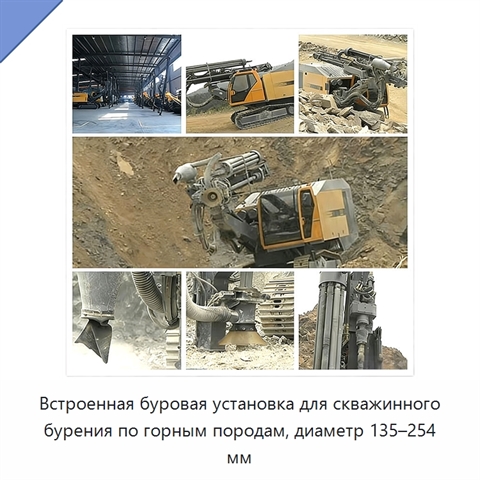

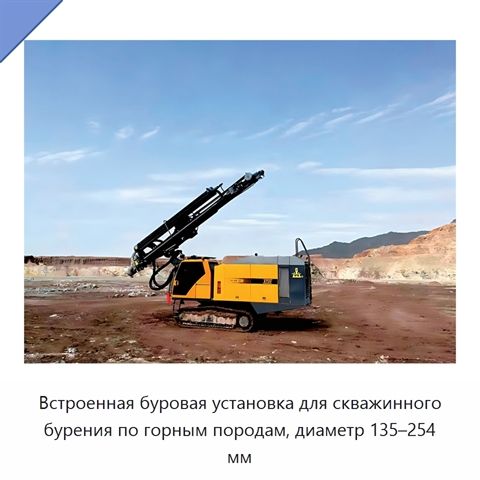

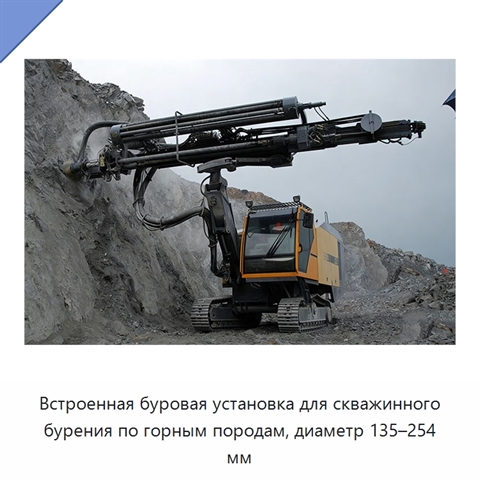

Встроенная буровая установка для скважинного бурения по горным породам, диаметр 135–254 мм

Встроенная буровая установка предназначена для бурения горных пород с крепостью f=6–20. Диаметр бурения составляет 135–254 мм. Экономическая глубина бурения, соответствующая глубине автоматического выдвижения штанги, составляет 35 м. Применяются бурильные штанги диаметром 102, 114, 127 или 146 мм и длиной 5000 мм. Для погружного бурения предусмотрены ударники K5, K6 и K8. Штанга выгружается автоматически, а плавающее устройство служит для защиты её резьбы. Удаление пыли выполняется сухим способом с гидравлическим циклонным ламинарным потоком либо мокрым способом, который является опциональным. Максимальная производительность винтового компрессора составляет 20, 26 или 31 м³/мин, максимальное давление нагнетания — 25 бар. Скорость передвижения установки находится в диапазоне 0–2,2 км/ч, способность преодолевать уклон составляет 25°, дорожный просвет — 480 мм. Угол подъёма буровой стрелы равен 42°, угол наклона балки — 123°. Стрела поворачивается на 42° влево и на 33° вправо, а буровая стрела — на 20° влево и на 40° вправо. Максимальное усилие проталкивания и вытягивания составляет 65 кН, компенсационная длина — 1200 мм. Скорость вращения вращателя регулируется в диапазоне 0–70 об/мин, крутящий момент составляет 6100 Н·м. Рабочие размеры установки — 10500 × 4400 × 9300 мм, транспортные размеры — 11000 × 3300 × 3400 мм.

Наименование производителя

Kaishan KT20S Integrated 135-254 Diameter High-efficiency Rock Drilling Duel-power Down the Hole Drill Rig for Open Use, Kaishan KT20S Large Diameter DTH Drill Rig for Iron Ore, Copper, Gold & Limestone Mining
