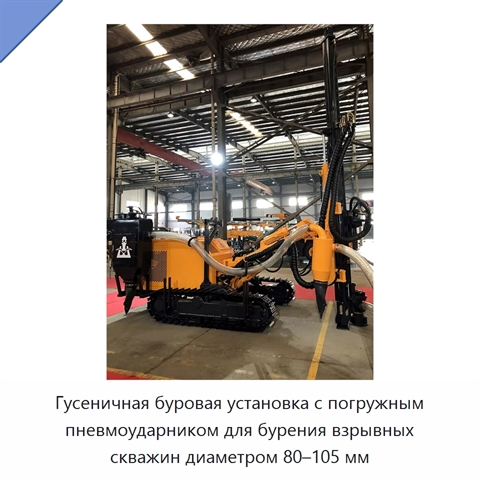

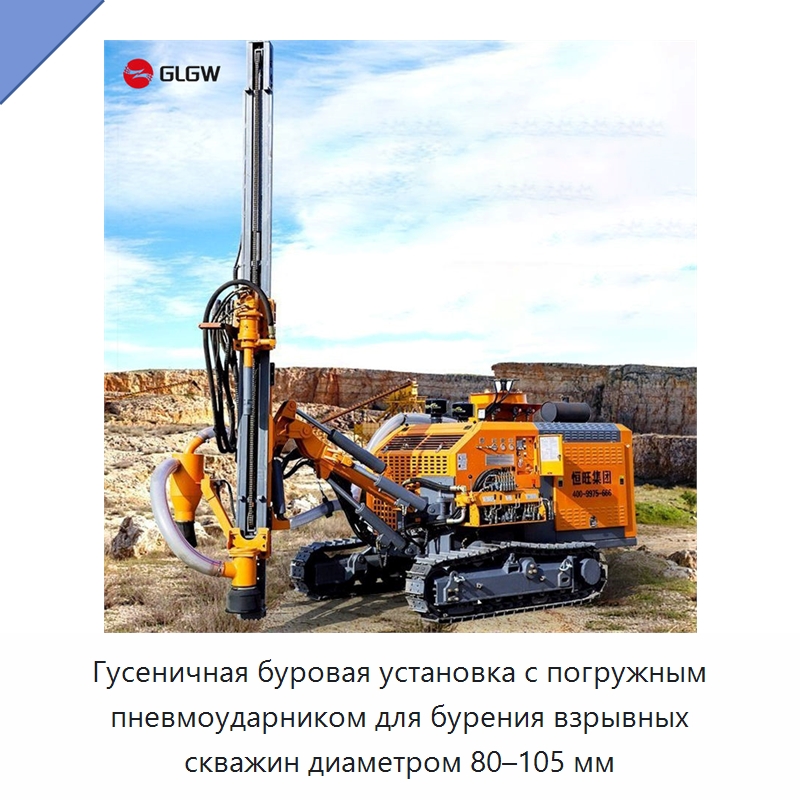

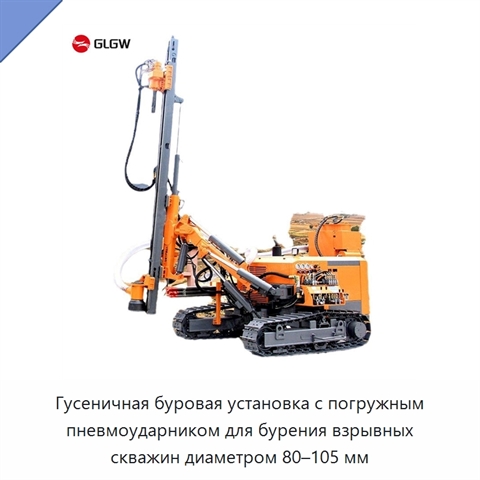

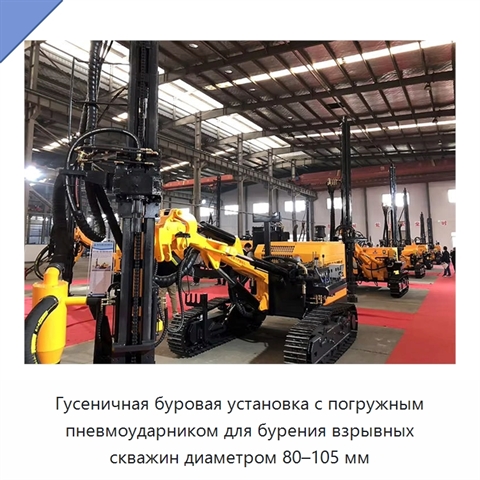

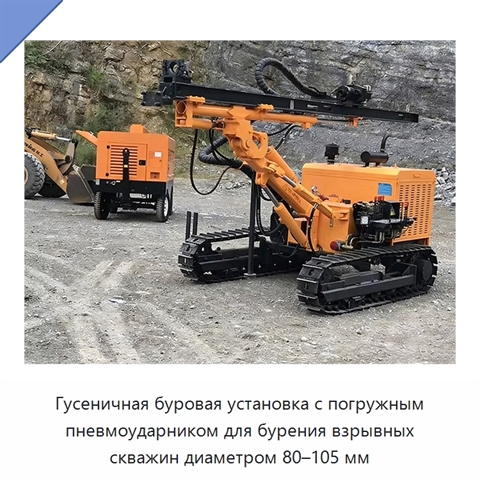

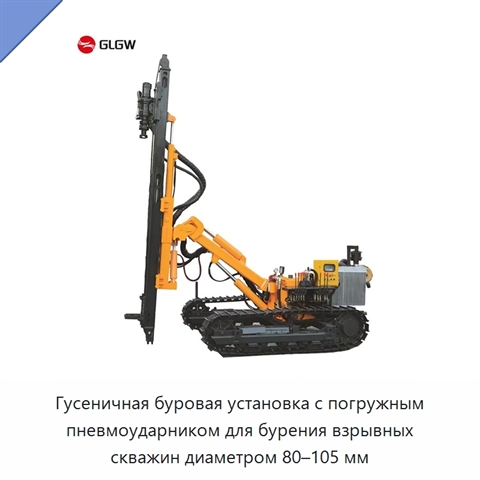

Гусеничная буровая установка с погружным пневмоударником для бурения взрывных скважин диаметром 80–105 мм

Гусеничная буровая установка оснащена погружным пневмоударником L3 и предназначена для бурения скважин диаметром 80–105 мм. Экономичная глубина бурения составляет 20 м, глубина скважины — 25 м; твёрдость буримых пород — f=6–20. Частота вращения составляет 0–120 об/мин, крутящий момент — 1250 Н·м, усилие подъёма — 18 кН. Подача выполняется с помощью масляного цилиндра и пластинчатой цепи, ход подачи равен 2670 мм. Буровая штанга имеет размер Ø60 × 2 м, расход воздуха составляет 7–15 м³/мин. Мощность силового агрегата — 33,1 кВт при 2400 об/мин. Скорость передвижения установки составляет 0–2,0 км/ч, допустимый угол подъёма — не более 30°, дорожный просвет — 250 мм. Балка наклоняется на 145° вниз и на 55° вверх, суммарный диапазон наклона составляет 190°. Стрела поворачивается на 100° влево и на 45° вправо, общий угол поворота — 145°. Угол наклона буровой стрелы составляет 50° вниз и 25° вверх, суммарно 75°; длина компенсации балки — 900 мм. Высота горизонтального отверстия находится в диапазоне от 660 до 2650 мм. Масса полной машины составляет 4000 или 4200 кг, габаритные размеры — 4650 × 2000 × 2200 мм или 4650 × 2500 × 2200 мм.
