Артикул: 119-346
Модель: ЮДИ-92(9Б)
Секция: Дополнительная

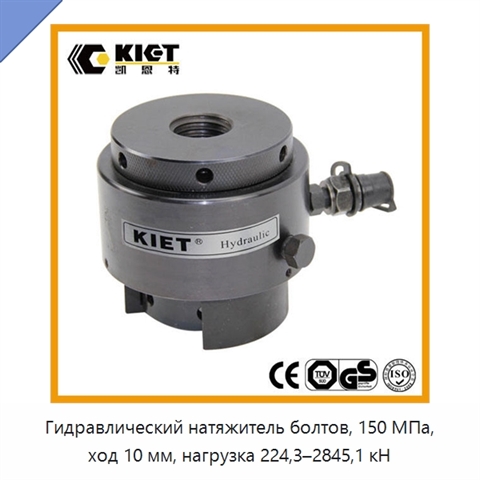

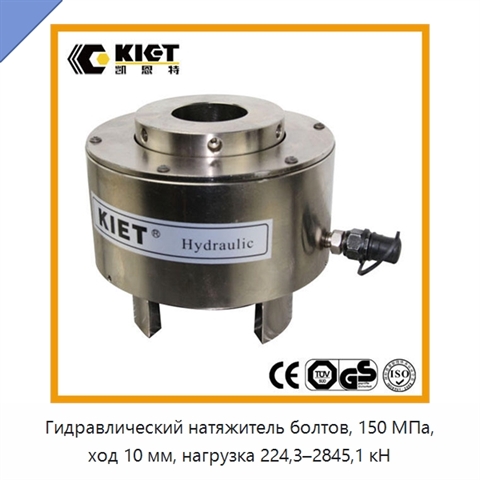

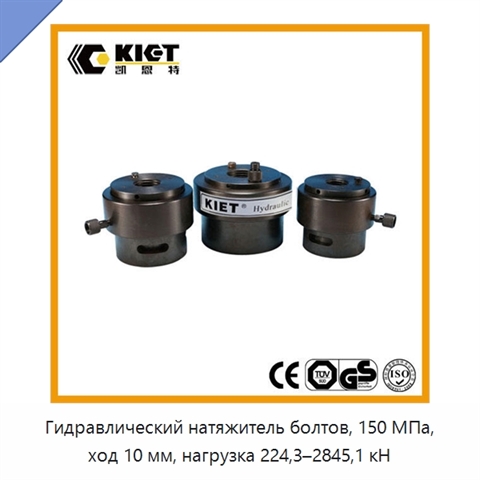

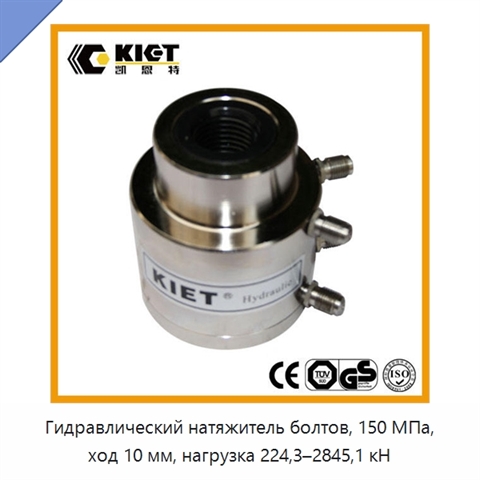

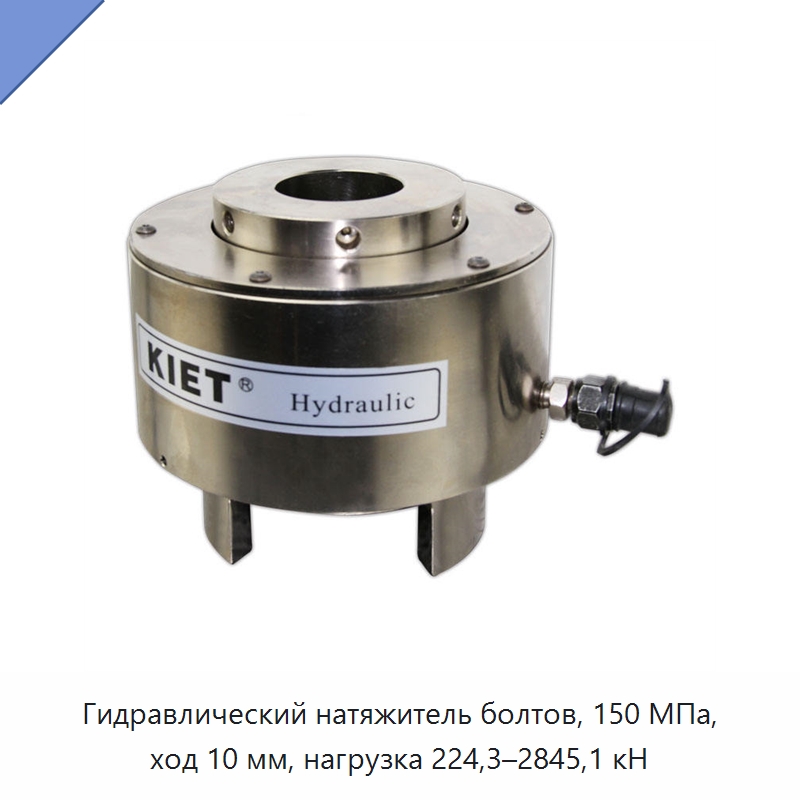

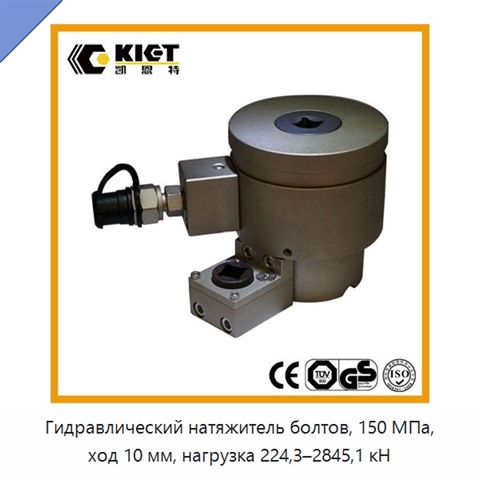

Гидравлический натяжитель болтов, 150 МПа, ход 10 мм, нагрузка 224,3–2845,1 кН
Гидравлический натяжитель болтов предназначен для осевого натяжения резьбовых крепежных соединений. Инструмент работает при максимальном давлении 150 МПа и при давлении 1500 бар развивает максимальную нагрузку от 224,3 до 2845,1 кН. Ход всех типоразмеров составляет 10 мм. Конструкция оснащена защитой от превышения хода и механизмом пружинного возврата, компенсирует перекос и обеспечивает эффективное уплотнение. В состав узла входят гидроцилиндр, опорный мост, регулировочное кольцо и натяжная головка. Диапазон резьбы составляет от M16×2 до M95×6, а диапазон болтов — M20–M115. Расстояние для болта находится в пределах 55–181 мм, минимальная высота — 164–322 мм. Масса натяжной головки в зависимости от исполнения составляет 1,01–22,28 кг, а масса инструмента в сборе — 3–27,8 кг. Диапазон тягового усилия составляет 338–3793 кН. Исполнения для разных размеров резьбы имеют одинаковый ход, но различаются высотой, массой натяжной головки и допустимой нагрузкой.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический натяжитель болтов 150 МПа
Гидравлический натяжитель болтов применяется для создания осевого усилия при контролируемой затяжке резьбовых соединений промышленного оборудования.
Характеристики ЮДИ-92(9Б)
Модель (по базе 91Т)ЮДИ-92(9Б)
Масса в сборе3–27,8 кг
Расстояние между болтами55–181 мм
Диапазон размеров болтовM20–M115
Функциональные особенностизащита от превышения хода, пружинный возврат, компенсация перекоса, эффективное уплотнение
Основные компонентыгидроцилиндр, опорный мост, регулировочное кольцо, натяжная головка
Максимальная нагрузка при 1500 бар224,3–2845,1 кН
Максимальное рабочее давление150 МПа
Минимальная высота164–322 мм
Ход10 мм
Тяговое усилие338–3793 кН
Масса натяжной головки1,01–22,28 кг
Спецификация резьбыот M16×2 до M95×6
Типгидравлический инструмент для болтовых соединений
Напряжениеиндивидуально настраиваемое
Гидравлический натяжитель болтов 150 МПа - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ЮДИ-92(9Б) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ЮДИ-92(9Б) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Дата последней проверки актуальности информации: 10.08.26
Производитель и технические характеристики подтверждены.
Люди, которые искали Гидравлический натяжитель болтов 150 МПа, также смотрели:
+5 фотоСтанок для автоматического формования одинарных и двойных гофрированных труб из стальной полосы шириной до 36 мм
Модель: ПЖЯ-48(7Х)
Станок предназначен для формования одинарных или двойных гофрированных труб из стальной полосы шириной до 36 мм. Он выполняет полностью автоматическую прокатку гофрированной трубы и автоматическую резку, объединяя эти операции в одной установке. Бесступенчатая регулировка позволяет изменять скорость
+4 фотоДвухстоечный автомобильный подъёмник грузоподъёмностью 20 или 30 т
Модель: УСГ-24(5У)
Двухстоечный автомобильный подъёмник рассчитан на грузоподъёмность 20 или 30 т. Максимальная высота подъёма составляет 635–1849,12 мм. Варианты срока службы — 5 и 10 лет.
+4 фотоЭлектрический сидячий ричтрак для узких проходов
Модель: СЭВ-11(7Г)
Электрический ричтрак с сидячим управлением работает от аккумуляторной батареи и предназначен для работы в узких проходах. Номинальная грузоподъёмность составляет 1600, 2000, 2500 или 3000 кг, центр нагрузки — 500 или 600 мм. Высота подъёма вил равна 3000 или 10000 мм, свободный подъём — 3527 мм, а

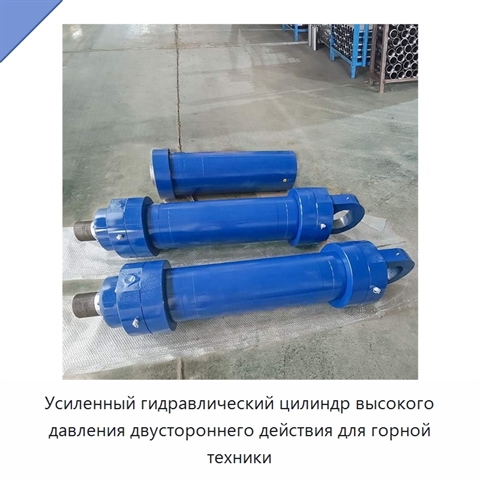

+5 фотоУсиленный гидравлический цилиндр высокого давления двустороннего действия для горной техники
