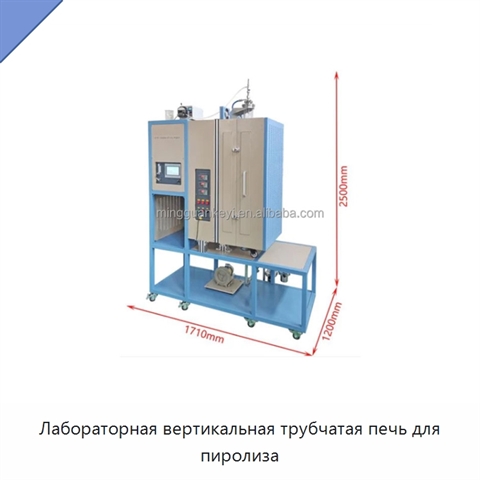

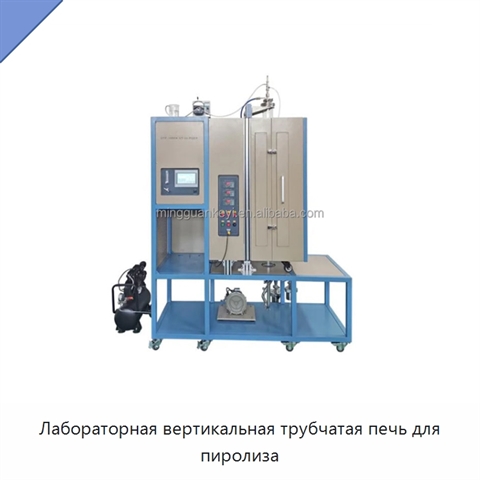

Лабораторная вертикальная трубчатая печь для пиролиза

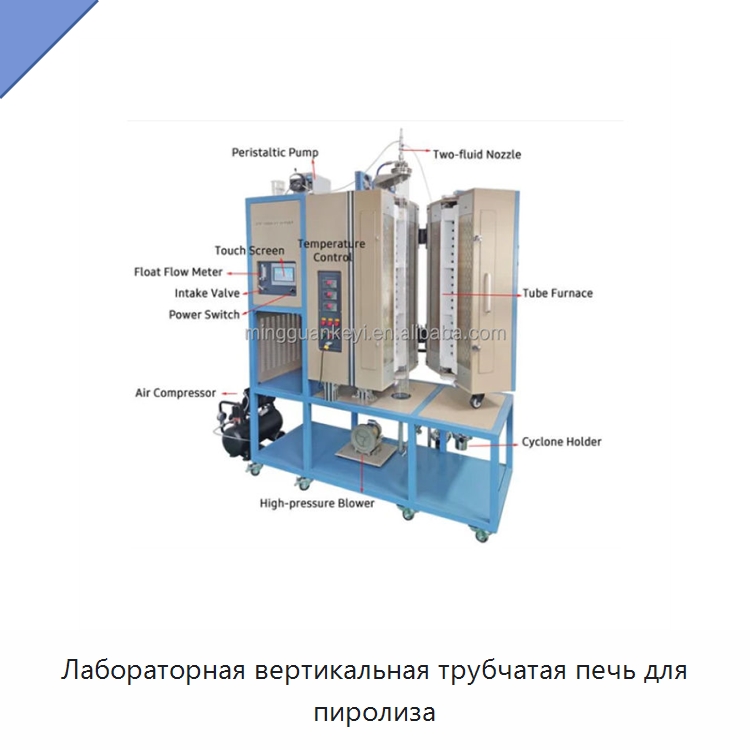

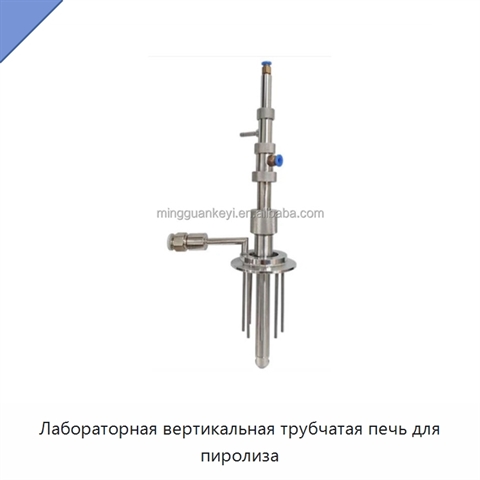

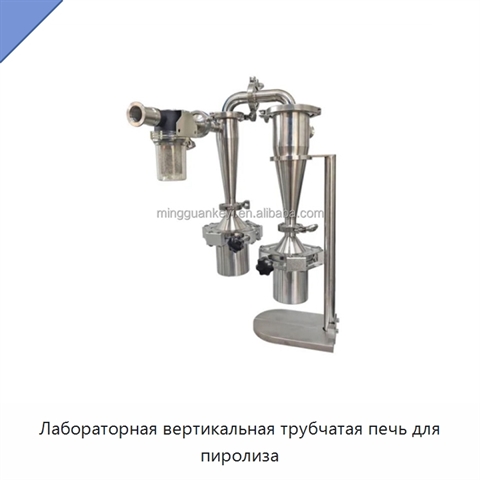

Многофункциональная лабораторная установка объединяет газовый распылитель, вертикальную трёхзонную трубчатую печь и узел улавливания порошка. Технологическая последовательность включает распыление жидкого прекурсора, его подачу в рабочую трубу, термообработку и сбор наночастиц; дисперсность, морфология и микро- и наноструктура материала регулируются в процессе изготовления. Печь достигает максимальной температуры 1500 °C, поддерживает непрерывный режим при 1400 °C и имеет зону длиной 900 мм, образованную тремя участками по 300 мм; элементы выполнены из карбида кремния. Электропитание трубчатого узла составляет 208–240 В переменного тока, 3 фазы, 50/60 Гц, мощность — 20 кВт, а термопара типа S работает с контроллером ПИД, рассчитанным на 28 программируемых сегментов для управления нагревом, охлаждением и выдержкой; предусмотрены сигнализация превышения температуры и обрыва термопары, поддержание при выдержке выполняется с точностью ±1 °C, а скорость нагрева и охлаждения не превышает 10 °C/мин ниже 1400 °C и 5 °C/мин выше 1400 °C. Рабочая трубка из плавленого кварца имеет внутренний диаметр 21 мм, наружный диаметр 25 мм и длину 1200 мм и предназначена для эксплуатации при 1200 °C. Верхний фланец соединяет распылитель, нижний подключает циклон; выпуск оснащён шланговым адаптером 6,35 мм и игольчатым клапаном из нержавеющей стали, а предохранительный клапан автоматически сбрасывает давление при достижении 0,02 МПа. Все фланцы могут оснащаться кольцевыми прокладками переменного диаметра. Узел сбора включает два циклона, две нержавеющие ёмкости по 500 мл и фильтр с ячейкой 5 мкм, улавливающий фракции размером примерно до 2 мкм. Двухжидкостная форсунка использует высокоскоростной воздух для дробления жидкости на мелкие капли, снижения дисперсности и повышения расхода; её конструкция выполнена из нержавеющей стали 316, предусмотрены вертикально закреплённые и эксцентрично регулируемые на 15° фланцы. Перистальтический насос обеспечивает регулируемый расход 0,051–51 мл/мин, частоту вращения 0,1–100 об/мин и обратный ход 10–300 об/мин при габаритах 160 × 300 × 170 мм. Для подачи газа предусмотрен воздушный компрессор мощностью 1350 Вт с объёмным расходом 0,11 м³/мин и рабочим давлением 0,7 МПа, а вентилятор с питанием 220–240 В, мощностью 0,18 кВт и максимальным расходом 0,8 м³/мин направляет распылённый материал вертикально в печь.
