Автоматическая установка наплавочной сварки внутренней поверхности труб с подачей проволоки

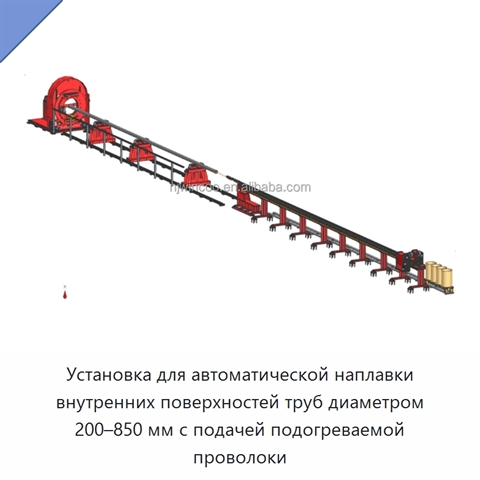

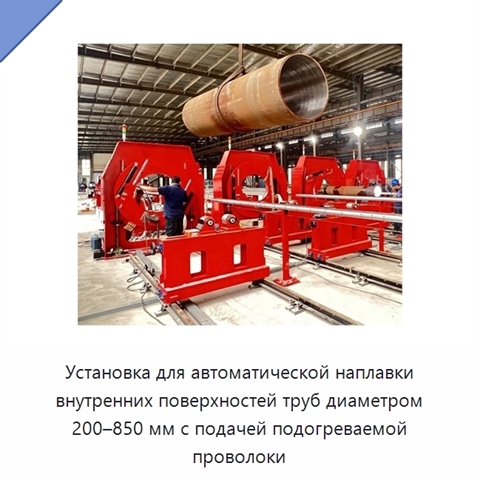

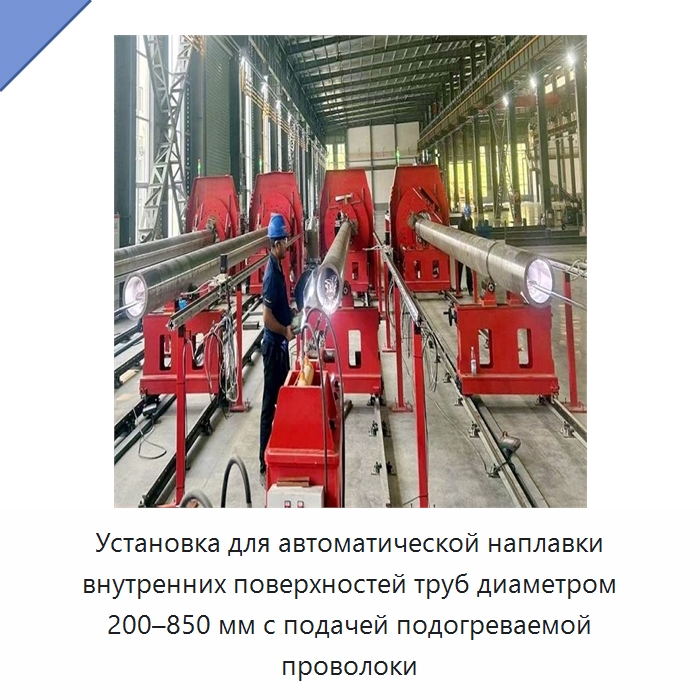

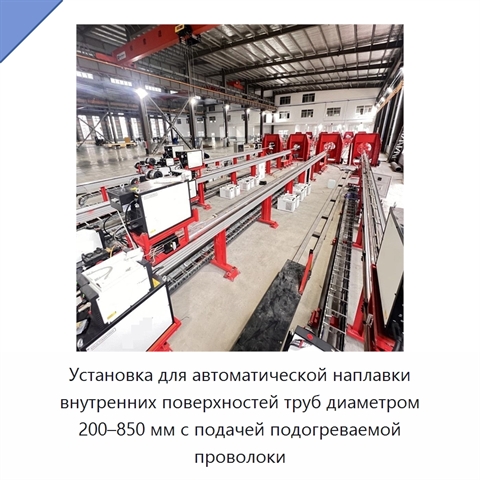

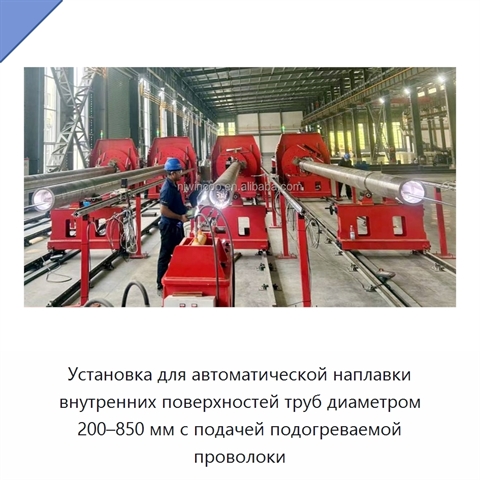

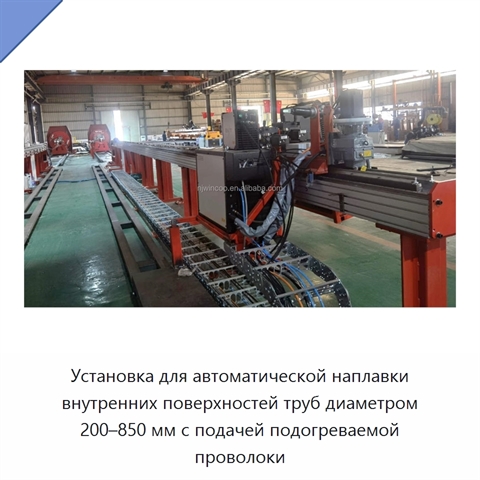

Автоматическая установка выполняет наплавочную сварку антикоррозионного слоя на внутренней стенке труб длиной до 12000 мм. При обработке труба вращается торцевым полым патроном, а сварочные горелки позиционируются направляющим оборудованием и перемещаются вдоль канала посредством канатной тяги. В состав установки входят источник сварочного тока, сварочная головка, приводная направляющая система, передняя бабка с полым патроном, роликовая опора, электрическая система управления и система водяного охлаждения. Горелочный механизм вместе с источником сварочного тока перемещается по основной раме, что сокращает длину кабеля. Головка установлена на рельсовой направляющей и перемещается вверх и вниз толкателем. Автоматическое слежение по напряжению дуги корректирует отклонение горелки от свариваемой поверхности; точность регулирования составляет ±0,3 В. Механизм коррекции построен на шаговом двигателе и линейной направляющей, причем двигатель охлаждается циркулирующей водой. Две горелки снабжены раздельными внешними контурами принудительного водяного охлаждения с холодильным агрегатом. Объем охлаждающей воды составляет 6 л × 4 комплекта. Для наблюдения за наплавкой каждой горелке соответствует отдельная сварочная камера с водяным охлаждением. Система охлаждения поддерживает температуру посредством электронной регулировки, отображает заданную и фактическую температуру, фильтрует воду и формирует сигнал при нарушении потока. Наружный диаметр обрабатываемых труб составляет 200–850 мм, толщина стенки — 80 мм, масса заготовки — до 10 т. Высота роликовой рамы регулируется. Во время сварки горелка не вращается: вращение выполняет заготовка. Скорость продольного перемещения при наплавке достигает 650 мм/мин, скорость подачи проволоки — 5 м/мин. Применяется сварка с подогреваемой проволокой диаметром 1,2 мм; диаметр вольфрамового электрода составляет 4,0 или 4,8 мм. Толщина одного наплавленного слоя находится в пределах 1–3 мм, рекомендуемый расход газа — 12–20 л/мин. Производительность наплавки одной горелкой при проволоке диаметром 1,2 мм составляет 1–2 кг/ч. При длительной стабильной работе две горелки обеспечивают до 4,8 кг/ч, а общая производительность может достигать 10 кг/ч. Диапазон сварочного тока составляет 5–450 А; при температуре 40 °С продолжительность включения равна 80 % при 450 А и 100 % при 420 А. Ток подогрева проволоки регулируется в пределах 5–200 А; продолжительность включения при 40 °С составляет 25 % при 200 А, 60 % при 150 А и 100 % при 140 А. Рекомендуемый пиковый ток составляет 150–280 А, базовый ток — 100–200 А, напряжение — 8–16 В. Напряжение холостого хода равно 80 В, входное напряжение — 3 × 400 В с допуском −25 %/+20 % и частотой 50/60 Гц, входная мощность — 60 кВА. Возбуждение дуги выполняется высокочастотным или контактным способом. Управление осуществляется через переносную сенсорную панель диагональю 5,7 дюйма либо промышленный компьютер с экраном 17 дюймов в шкафу управления. Защита срабатывает при коротком замыкании на заготовке, перегреве, перегрузке по току, перенапряжении, недостатке воды или газа, ошибке питания и срыве дуги. Рабочая температура окружающей среды составляет от −10 до 45 °С, относительная влажность — 85 % при 30 °С, требуемое давление сжатого воздуха — 0,4–0,8 МПа. Установка рассчитана на горячекатаные стальные, бесшовные и кованые трубы, включая трубы из нержавеющей и хромомолибденовой стали.
