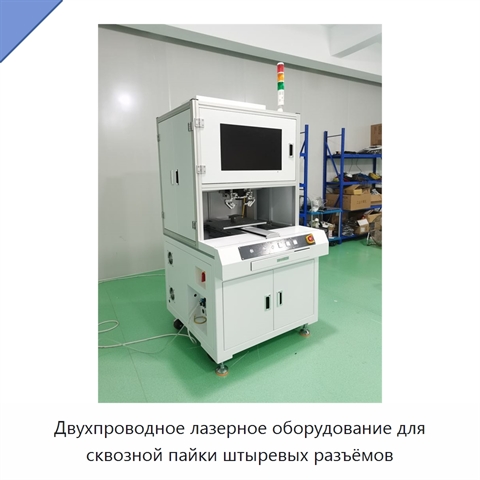

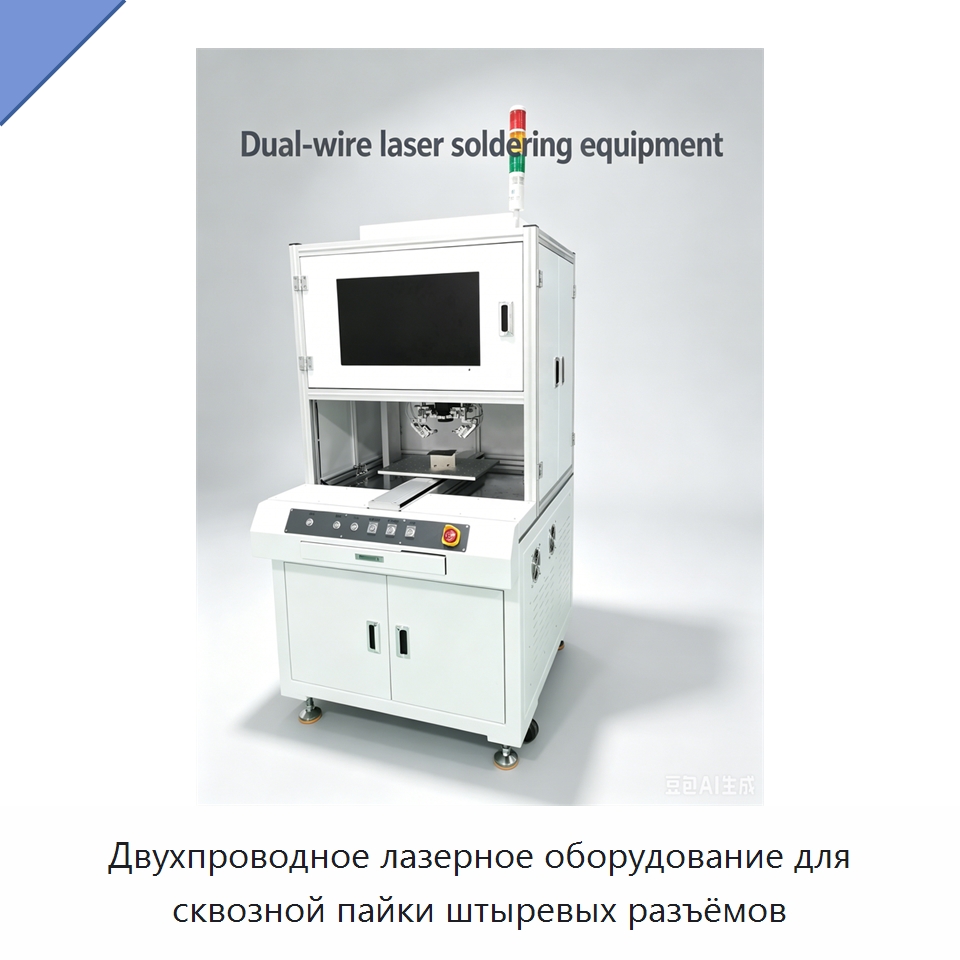

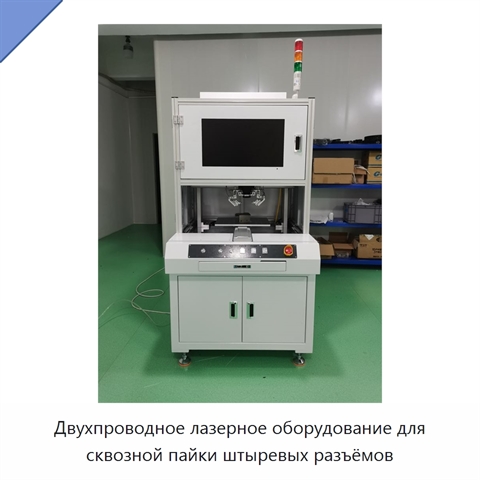

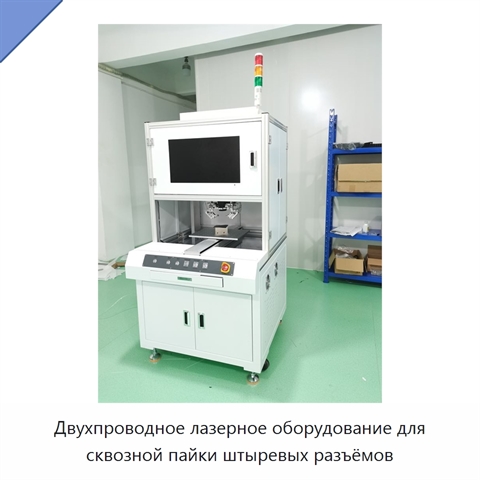

Двухпроводное лазерное оборудование для сквозной пайки штыревых разъёмов

Лазерное оборудование предназначено для сквозной пайки штыревых разъёмов. В конструкции применена сварная конструкция противовеса из квадратной трубы; термическая обработка обеспечивает стабильные механические свойства и способствует увеличению срока службы системы. В портальном модуле ходовой винт соединён с сервомотором напрямую, что обеспечивает точность и длительную работу без технического обслуживания. Функция визуальной компенсации позиционирования динамически отслеживает процесс пайки и выводит чёткие изображения паяльных точек в реальном времени. Температуру точки пайки можно задавать непосредственно. Замкнутый контур обратной связи по температуре выполняет высокоскоростное коаксиальное измерение и регулирование температуры в реальном времени на микроcекундном уровне; погрешность температуры составляет менее 3 °C. Оборудование также оснащено высокоточным контролем глубины проплавления и мониторингом давления для стабильного качества пайки. Рабочая конфигурация включает волоконный лазер с выходной мощностью 100–1000 Вт, диаметром фокального пятна 0,1–1 мм, непрерывным режимом и скоростью сварки 5–10 мм/с; обрабатываемый материал — металл.
