Артикул: 114-461
Модель: ИМЯ-29(2И)
Секция: Дополнительная

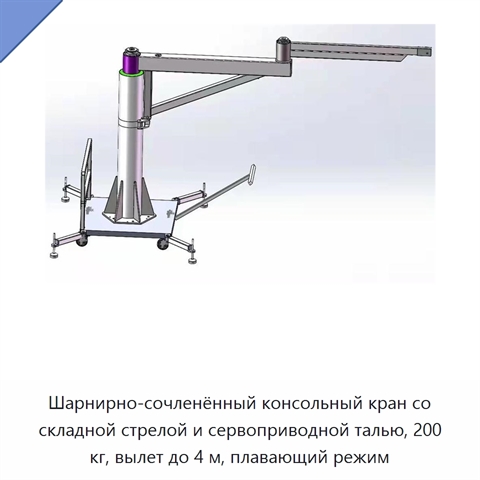

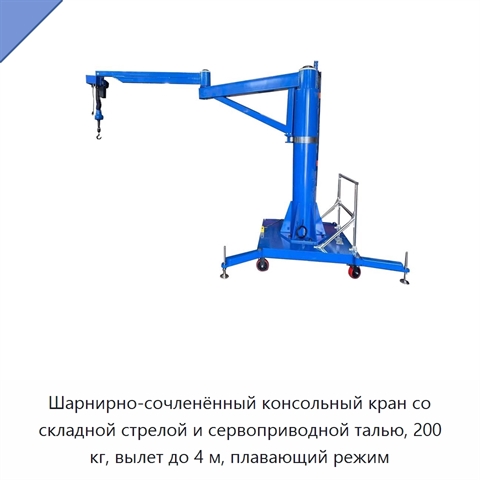

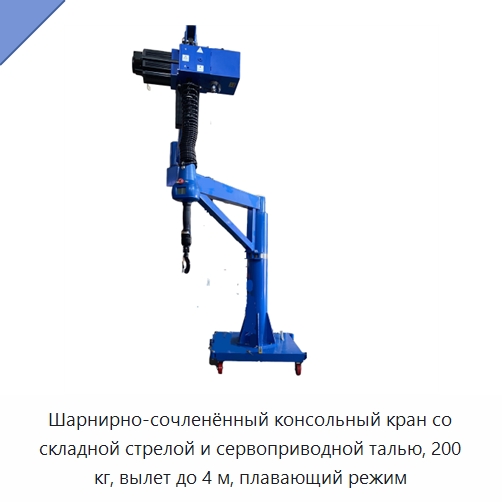

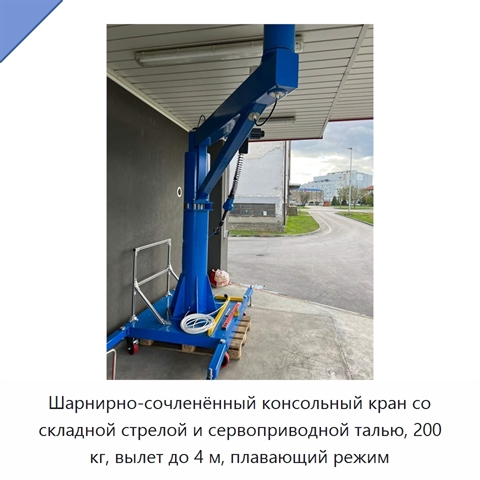

Шарнирно-сочленённый консольный кран со складной стрелой и сервоприводной талью, 200 кг, вылет до 4 м, плавающий режим
Шарнирно-сочленённый консольный кран предназначен для подъёма, балансировки и позиционирования грузов. Складная стрела имеет две точки сочленения, что обеспечивает доступ вокруг препятствий и внутрь оборудования. Максимальный вылет составляет 4 м, пролёт — 3 м, максимальная высота подъёма — 2,8 м. Ход крана равен 3050 мм, общая высота — 3990 мм. Номинальная грузоподъёмность составляет 200 кг. Предусмотрены варианты сервоприводной тали грузоподъёмностью 80, 150, 300 и 600 кг. Таль приводится в действие серводвигателем и поддерживает плавающий режим для балансировки и точного позиционирования груза. Стрела вращается на шарикоподшипнике с низким трением. Питание осуществляется при напряжении 220 В. Рабочий диапазон температуры составляет от −10 до +50 °C, относительной влажности — 35–90 %. Масса крана составляет 2000 кг.
Задать вопрос Искать на Baidu
Какую задачу решает шарнирно-сочленённый консольный кран с сервоприводной талью
Шарнирно-сочленённый консольный кран с сервоприводной талью применяется для подъёма, балансировки и позиционирования грузов массой до 200 кг возле оборудования и внутри машин.
Характеристики ИМЯ-29(2И)
Модель (по базе 91Т)ИМЯ-29(2И)
Arm accessдоступ вокруг препятствий и внутрь оборудования
Конструкция стрелыскладная шарнирно-сочленённая стрела
Тип подшипников поворота стрелышарикоподшипник с низким трением
Количество точек поворота2
Ход крана3050 мм
Общая высота крана3990 мм
Тип кранашарнирно-сочленённый консольный кран
Размер A860; 1150; 1430; 1720; 2010
Размер B3910
Размер C3710
Размер D630; 810; 1020; 1220; 1420
Режим свободного перемещенияпредусмотрен
Float mode functionбалансировка груза и точное позиционирование
Грузоподъёмность тали80 кг; 150 кг; 300 кг; 600 кг
Привод талисерводвигатель
Масса тали нетто35 кг; 50 кг; 60 кг
Диапазон влажности35–90 %
Макс. высота подъема2,8 м
Максимальная скорость в режиме свободного перемещения30 м/мин; 20 м/мин; 11 м/мин; 5,5 м/мин
Максимальная скорость при полной нагрузке40 м/мин; 24 м/мин; 13 м/мин; 6,5 м/мин
Максимальный диапазон подъёма3,5 м; 1,75 м
Максимальная скорость без нагрузки60 м/мин; 30 м/мин; 15 м/мин; 7,5 м/мин
Максимальный вылет от центра вращения4 м
Номинальный грузовой момент.
Номинальная грузоподъемность200 кг
Пролет3 м
Стандартный ход подъёма2,5 м; 1,25 м
Диапазон рабочих температурот −10 до +50 °C
Напряжение220 В
Масса (кг)2000 кг
Шарнирно-сочленённый консольный кран с сервоприводной талью - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ИМЯ-29(2И) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ИМЯ-29(2И) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней сверки данных: 26.08.26
Производитель и характеристики проверены.
