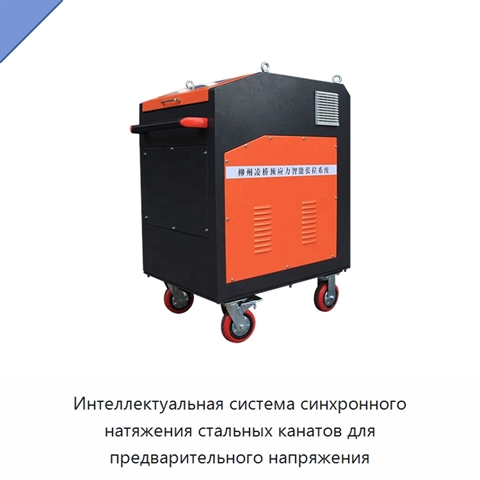

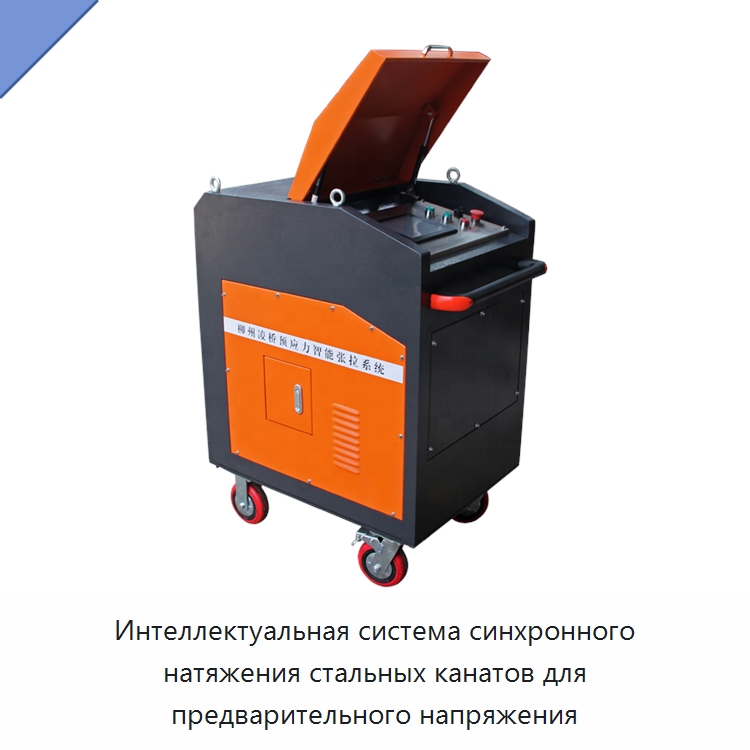

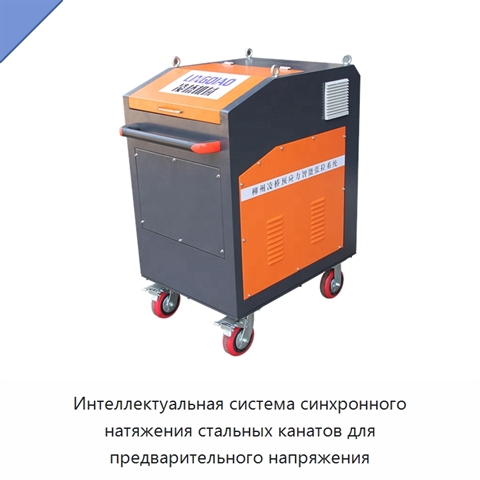

Интеллектуальная система синхронного натяжения стальных канатов для предварительного напряжения

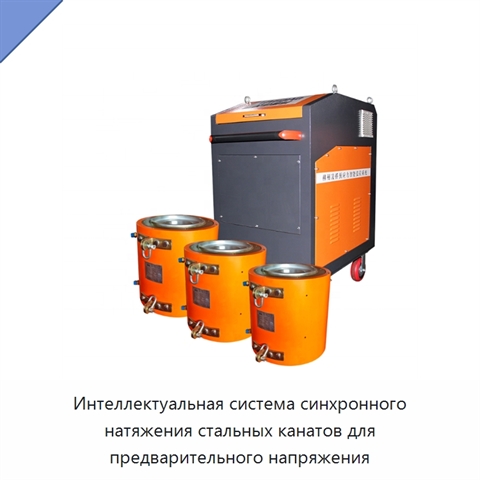

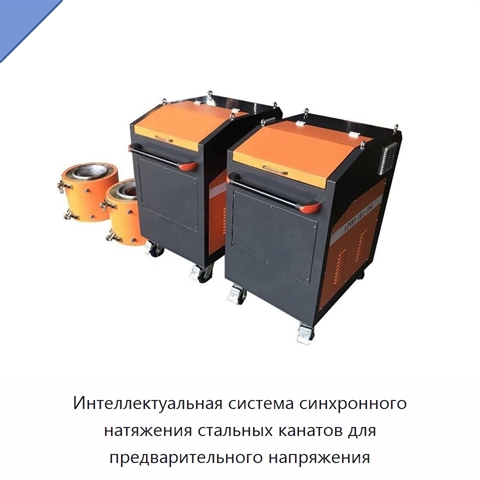

Интеллектуальная система синхронного натяжения стальных канатов для предварительного напряжения управляет насосными станциями и домкратами с помощью ПЛК и сенсорного экрана. Обратная связь от датчиков давления и перемещения обеспечивает синхронное регулирование натяжения. В процессе работы система одновременно измеряет усилие и удлинение, а независимые устройства индикации на каждом домкрате отображают эти величины в реальном времени. В состав системы входят блок управления, основная и вспомогательная насосные станции с возможностью переключения, домкраты натяжения, сигнальные кабели, рукава высокого давления, преобразователи давления, датчики перемещения и программное обеспечение мониторинга. Обмен данными между двумя насосными станциями выполняется через модули беспроводной связи. Система поддерживает автоматический и ручной режимы с возможностью переключения между ними. Автоматический цикл по заранее заданным технологическим этапам и проектным параметрам выполняет натяжение, выдержку, разгрузку и возврат масла. Встроенные часы обеспечивают отсчёт времени выполнения работ и продолжительности выдержки. При превышении номинального давления или заданного усилия оборудование автоматически останавливается. Данные процесса сохраняются, на их основе автоматически формируются отчёты и предоставляется доступ к архивным записям. Автоматически собранные данные защищены от изменения, а при нарушении связи или сбое оборудования сохраняются в системе хранения. Передача данных на платформу мониторинга в реальном времени поддерживается через проводную сеть, Wi‑Fi и 4G/5G; собранные данные совместимы с интерфейсами сторонних систем. Варианты исполнения работают при номинальном давлении 50 или 63 МПа и номинальной подаче 2 л/мин или 2 × 2 л/мин. Преобразователи давления имеют диапазон измерения 0–70 МПа и точность 0,3 % FS. Перемещение домкрата измеряется в диапазоне 0–225 мм с разрешением 0,1 мм и точностью 0,5 % FS. Точность натяжения составляет ±1 %, точность синхронизации усилия — ±2 % FS, точность синхронного перемещения — ±1 % FS. Дальность беспроводной передачи составляет 200 м, рабочая температура окружающей среды — от 5 до 60 °C.
