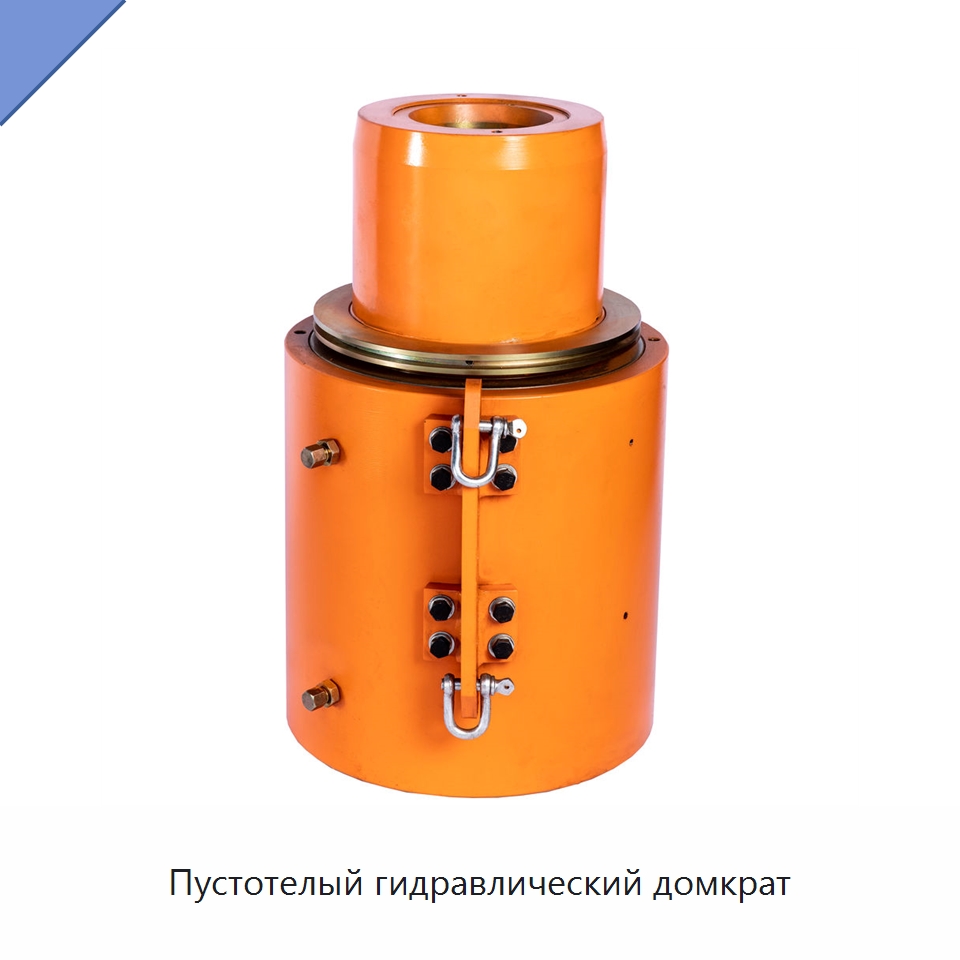

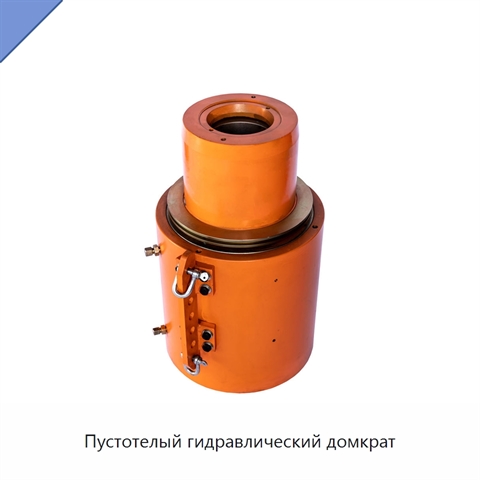

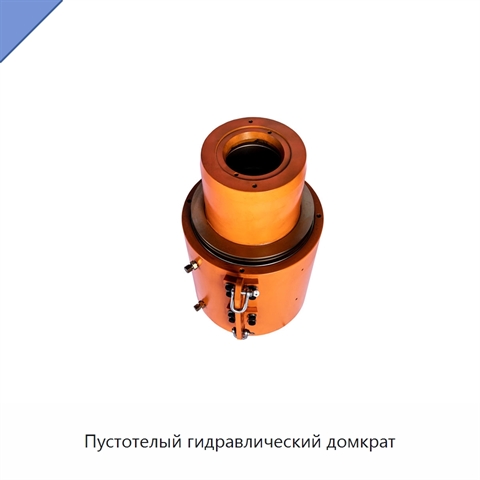

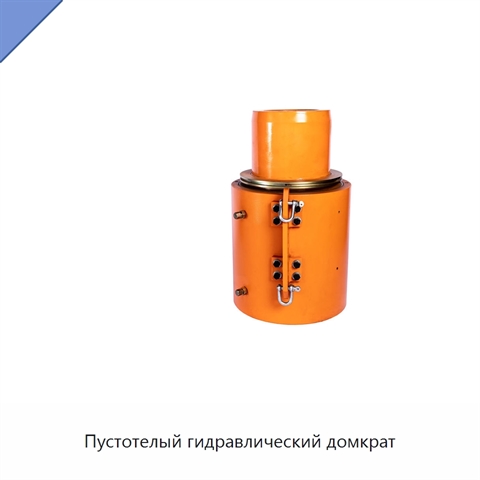

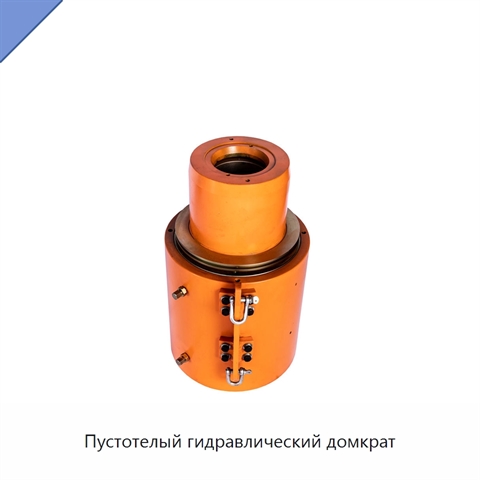

Пустотелый гидравлический домкрат

Пустотелый гидравлический домкрат встраивается в инструментальный анкер и работает совместно с системой анкеровки. Такое исполнение уменьшает пространство, необходимое для натяжения домкратом, и сокращает длину предварительно напряжённых канатов. Конструкция компактная, отличается хорошей герметичностью, снижает расход материалов для предварительно напряжённого армирования и обеспечивает быстрый монтаж. Домкрат может натягивать групповой анкер с 17 отверстиями и менее. Для четырёх исполнений номинальное тяговое усилие составляет 1189, 1492, 2002 и 2518 кН, а номинальное давление масла — 59, 54, 59 и 53 МПа соответственно. Площадь натяжного поршня равна 2,016×10⁻², 2,76×10⁻², 3,394×10⁻² и 4,751×10⁻² м²; площадь возвратного поршня — 0,691×10⁻², 1,15×10⁻², 1,784×10⁻² и 2,827×10⁻² м². Ход натяжения всех исполнений составляет 200 мм, масса — 139, 177, 185 и 338 кг соответственно.

Наименование производителя

Lingqiao Post-Tensioning Anchor System With Hollow Hydraulic Jack
