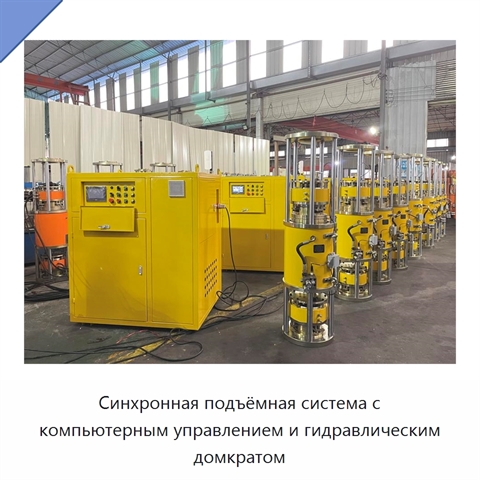

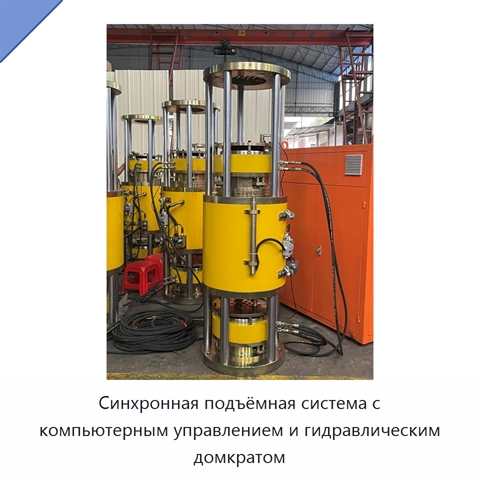

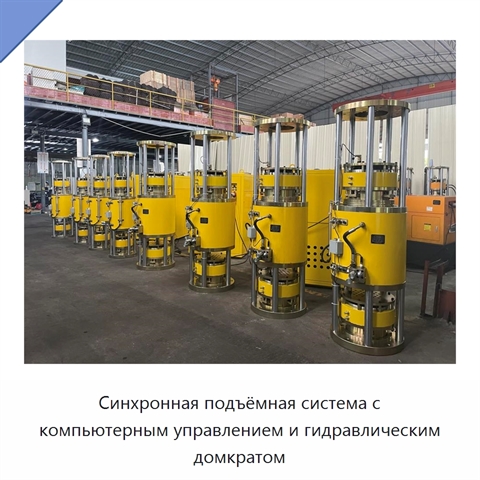

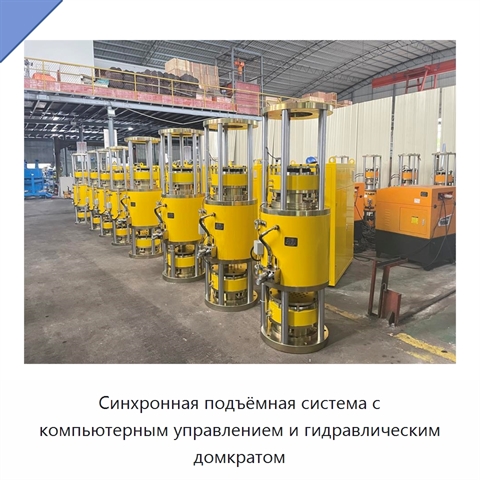

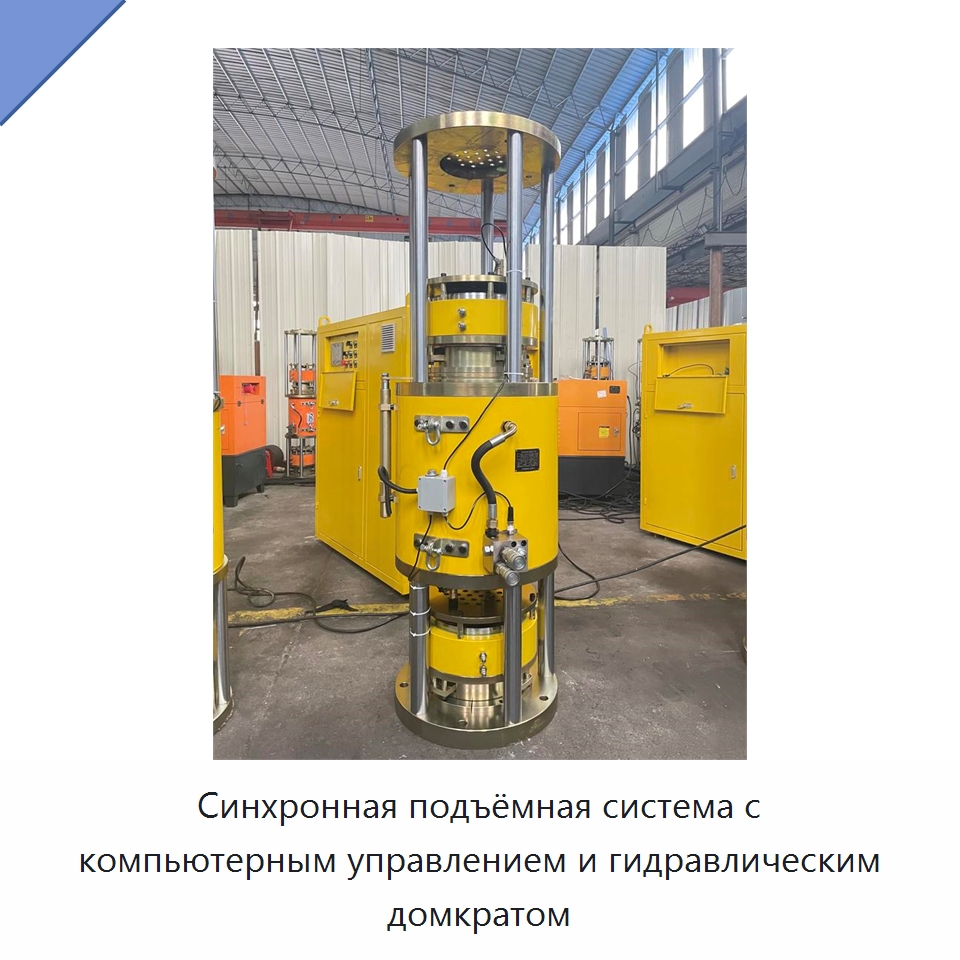

Синхронная подъёмная система с компьютерным управлением и гидравлическим домкратом

Синхронная подъёмная система представляет собой специальное оборудование для работы с тяжёлыми объектами, включая крупнотоннажные компоненты в ограниченных пространствах. Управление выполняет компьютерный блок. Гидравлическое масло высокого давления служит силовой средой и приводит поршень гидравлического домкрата в возвратно-поступательное движение; несущая стальная прядь проходит через центр поршня. Верхний зажимной механизм соединён с верхним концом штока поршня, а нижний — с нижней частью корпуса домкрата. Поочерёдная передача нагрузки между зажимными механизмами обеспечивает перемещение груза вверх или вниз. Серия охватывает исполнения от 50 до 700 т. Сочетания номинального давления и номинального подъёмного усилия составляют 22 МПа/181 кН, 18 МПа/317 кН, 20 МПа/523 кН, 27 МПа/1003 кН, 27 МПа/1461 кН, 27 МПа/2036 кН, 27 МПа/2941 кН и 27 МПа/3518 кН. Ход каждого исполнения равен 250 мм, диаметр стальной пряди — Φ15,24 мм. В том же порядке диаметры сквозного центрального отверстия равны Φ18, Φ80, Φ120, Φ140, Φ180, Φ200, Φ240 и Φ260 мм; количество прядей — 1, 3, 7, 9, 13, 19, 27 и 31; масса — 90, 145, 260, 450, 662, 875, 1350 и 1556 кг; габариты — Φ190×Φ190×1300, Φ300×Φ300×1800, Φ410×Φ410×1682, Φ410×Φ410×1750, Φ440×Φ440×1800, Φ465×Φ465×1810, Φ530×Φ530×2000 и Φ580×Φ580×2050 мм.
