Артикул: 238-015
Модель: ВТЮ-48(8В)
Секция: Дополнительная

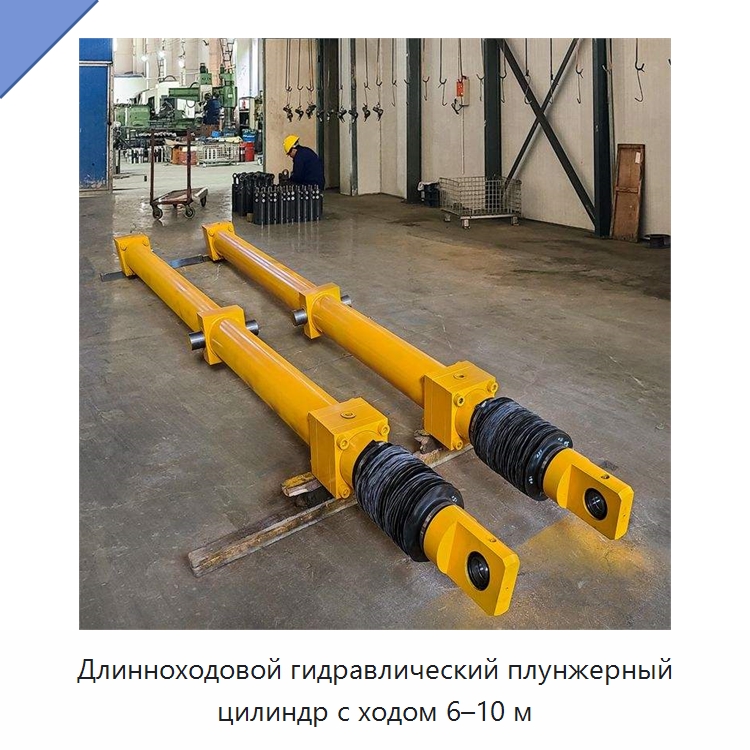

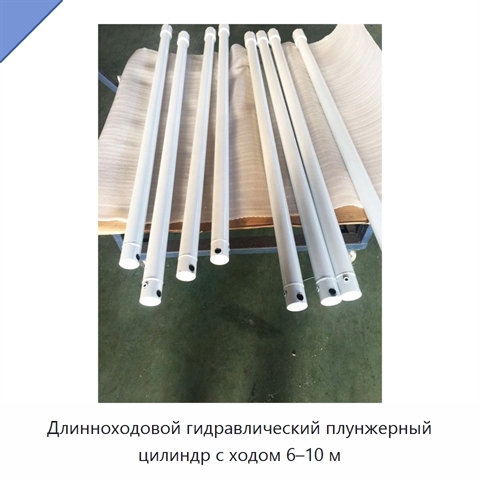

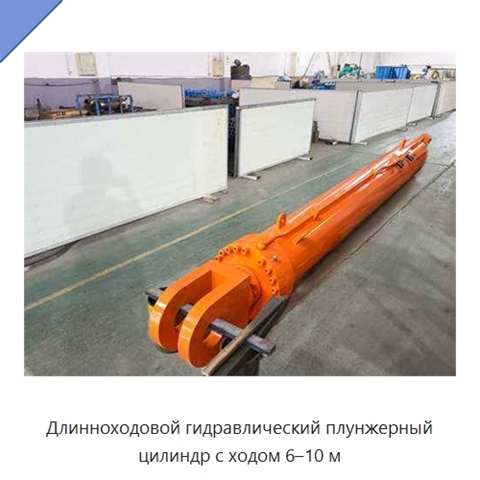

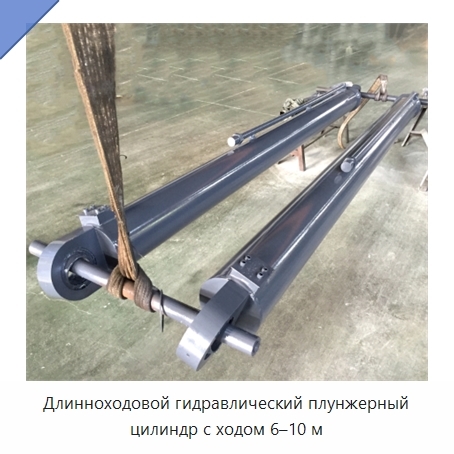

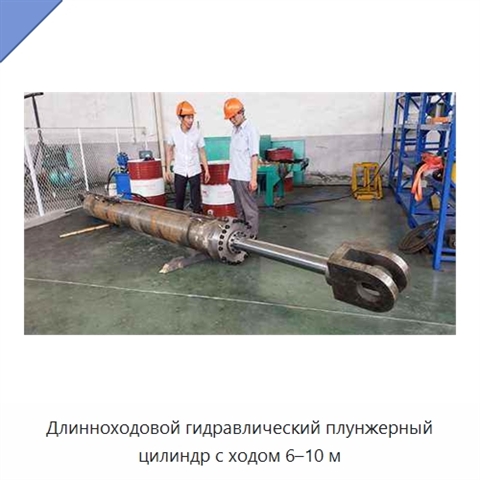

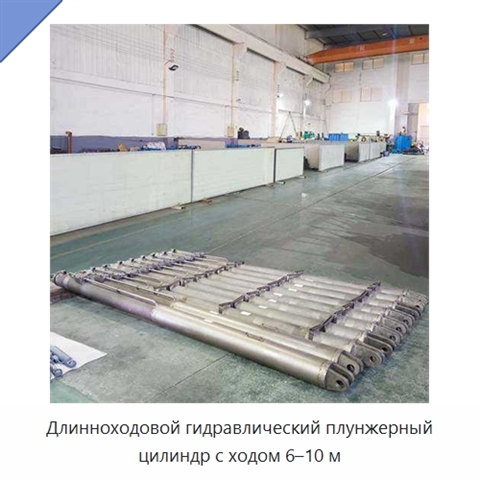

Длинноходовой гидравлический плунжерный цилиндр с ходом 6–10 м
Длинноходовой гидравлический плунжерный цилиндр имеет ход 6–10 м (6000–10000 мм). Гильза изготовлена из толстостенной бесшовной стальной трубы со встроенными фланцами, а плунжерный шток — из высокопрочной стали. Внутренняя поверхность гильзы проходит глубокое растачивание и прецизионное перекрёстное хонингование для получения малой шероховатости и точной геометрической круглости. В сочетании со шлифованным штоком такая обработка уменьшает трение уплотнений, предотвращает прогиб и обеспечивает плавное линейное перемещение на всей длине хода. Бронзовые направляющие втулки снижают трение между металлическими поверхностями, обладают износостойкостью и воспринимают значительные боковые нагрузки при подъёме под большим углом. Конструкция одностороннего действия предусматривает возврат под действием силы тяжести. Система уплотнений удерживает давление и предотвращает утечку рабочей жидкости. Головная крышка закреплена несколькими высокопрочными болтами, удерживающими уплотнительный и направляющий узел при продолжительных импульсах высокого давления. Торцевые крышки и основания портов соединены ручной сваркой с глубоким проваром и минимизацией тепловой деформации. Монтажные плиты и интеграция гидролиний обеспечивают механическую устойчивость конструкции. Цилиндр защищён износостойким антикоррозионным промышленным покрытием и проходит испытание давлением на полном ходе.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический плунжерный цилиндр
Длинноходовой гидравлический плунжерный цилиндр применяется в прицепах и вертикальных грузовых подъёмниках для подъёмного движения с ходом 6–10 м.
Характеристики ВТЮ-48(8В)
Модель (по базе 91Т)ВТЮ-48(8В)
Материал корпусасталь
Основные компонентыподшипник
Приводгидравлический
Стандартный или нестандартныйнестандартный
Конструкцияпоршневой цилиндр
Гидравлический плунжерный цилиндр - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ВТЮ-48(8В) под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ВТЮ-48(8В) под условия применения (руками первого изготовителя или собственного производства в России).
Дата последней проверки актуальности данных: 24.08.26
Данные о производителе и характеристиках проверены.
